Dettagli:
|
| Nome di modello: | La toppa a fibra ottica cabla FC a FC | Connettore: | FC a FC |
|---|---|---|---|
| Tipo della fibra: | SM/MM/OM3,9/125μm | Numero di fibre: | I 2 centri |
| Diametro del cavo: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Guaina esterna: | PVC LSZH OFNR OFNP |
| Colore del cavo: | Auqa, giallo, ecc. arancio. | Lunghezza di cavo: | 1M, 2M, 3M, 5M o secondo la richiesta del cliente |
| Servizio: | OEM&ODM | Campioni: | libero |
| Evidenziare: | cavo di toppa a fibra ottica di 2M FC To FC,Cavo di toppa a fibra ottica del rivestimento di LZSH,fc duplex di 2m al cavo di toppa del fc |
||

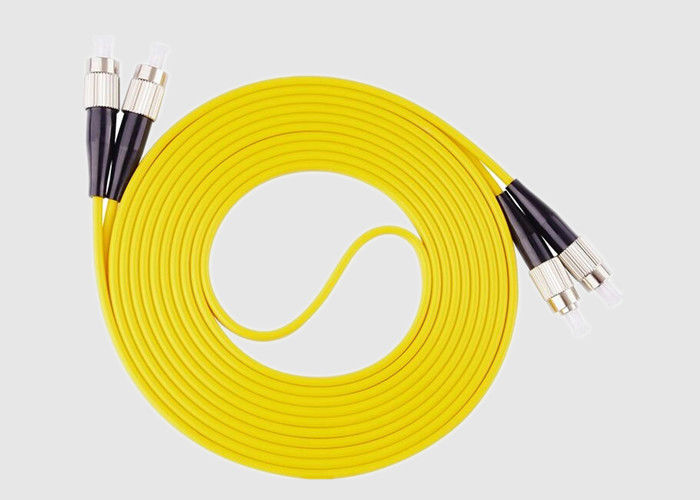

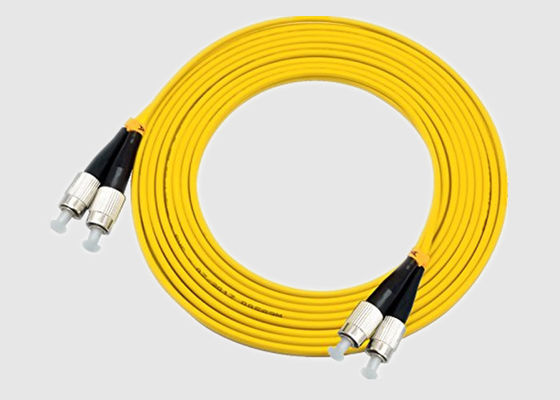

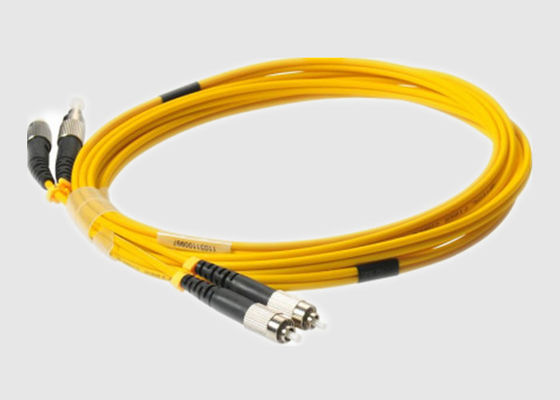

L'alto duplex 2M Fiber Optic Patch del rivestimento di attenuazione di riflessione LZSH cabla FC a FC
1. Introduzione di base:
Il cavo di toppa misto di FC/UPC-FC/UPC ha l'inserzione 100%, l'attenuazione di riflessione, il fronte dell'estremità ed ispezione di interferenza.
I connettori della fibra ad entrambe l'estremità contengono le linee a fibra ottica del collegamento sono cavi di toppa a fibra ottica e le teste ad entrambe l'estremità del cavo di toppa a fibra ottica possono essere le stesse o differente, che facessero la varietà a fibra ottica del cavo ha variato. Ma il modo dell'intestazione deve essere lo stesso, come monomodale a monomodale, misto a misto.
I cavi della toppa della fibra di FC sono ampiamente usati nel percorso ottico, con i metallari ed il puntale ceramico. Hanno la buona stabilità e più alti periodi pluggable che le teste di plastica. il diametro del cavo di 0.9/1.8/2.0/2.8/3.0mm può essere selezionato.
2. Beneficio & caratteristiche del cavo di toppa:
3. Applicazioni a fibra ottica del cavo di toppa:
4. Parametro di Specification&Technology
| Parametri | Valore | ||||
| Tipo del connettore | LC/UPC, LC/UPC | ||||
| Lunghezza d'onda concentrare (nanometro) | 1310 o 1550 | ||||
| Perdita di Max.Insertion (dB) | 0,3 | ||||
| Rapporto di Min.Extinction (dB) | 23 | ||||
| Perdita di Min.Return (UPC) (dB) | 50 | ||||
| Perdita di Min.Return (APC) (dB) | 60 | ||||
| Orientamento chiave | Asse lento | ||||
| Allineamento di asse (gradi) | ±3 | ||||
| Temperatura di funzionamento (℃) | -20~+70 | ||||
| Temperatura di stoccaggio (℃) | -40~+85 | ||||
| Tipo della fibra | PM Panda Fiber | ||||
* per il dispositivo con connector.IL è 0.3dB più su, RL è 5dB si abbassa, ER è 2dB più basso.
* la chiave del connettore di difetto è stata allineata all'asse lento.
5. LC al parametro di tecnologia di Specification& del connettore di FC:
| Parametro | Unità | Indicizzi | |||
| Tipo del Fine-fronte | PC | UPC | APC | ||
| L'IL | dB | MP: ≤0.3; Millimetro ≤0.1 | |||
| Ripetibilità | dB | ≤0.1 | |||
| intercambiabilità | dB | ≤0.2 | |||
| RL | MP | dB | ≥50 | ≥50 | ≥50 |
| Millimetro | dB | ≥36(senza connettore dell'APC) | |||
| Periodi accoppiamento | >1000 | ||||
| Temperatura di funzionamento | ℃ | -40~ +80 | |||
* EX: OFC-D-LA-LA-09-0-1.0
6. Informazioni di ordinazione del connettore di FC:
| OFC | - X | - XX | - XX | - XX | - X | - X |
| S: Simplex D: Duplex |
FA: FC/APC FC: FC/UPC FP: FC/PC |
FA: LC/APC FC: LC/UPC FP: LC/PC |
09:0.9mm 20:2.0mm 30:3.0mm | 0: G652D 1: 2:50/125 3:62.5/125 4 di G657A: altri | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modo della fibra | Tipo del connettore | Tipo del connettore | Diametro del cavo | Tipo della flangia | Lunghezza della fibra |
* EX: OFC-S-FA-FC-09-1-0.5
7. Tipo polacco abbreviazioni:
Nota: Il tipo polacco colpisce la quantità di riflessione posteriore, anche conosciuta come riflettanza.
PC - Contatto fisico. Lucidato per creare una leggera cupola all'estremità del puntale che contribuisce a massimizzare il segnale che è trasmesso.
UPC - Ultra contatto fisico. La lucidatura più estesa che il tipo del PC, una maggior forma della cupola è creata che ulteriori aiuti per massimizzare il segnale che è trasmesso.
APC - Contatto fisico ad angolo. Lucidato ad angolo piuttosto che una forma della cupola. Ciò è il tipo polacco più efficiente.
