| Model Name: | SC Patch Cable Fiber Optic | Cable Diameter: | 3.0mm |
|---|---|---|---|
| Fiber Counts: | 2 Cores | Polishing: | UPC/APC/PC |
| Jacket Material: | PVC/LSZH/OFNR | Cable Length: | 1M,2M,3M,10M...customize |
| Cable Dimensions: | 3.0mm | Jacket Color: | Orange, Yellow, Aqua... |
| Fiber Type: | Multimode 62.5/125 | Polarity: | Type A to B Crossover (Most Common for Duplex Patch Cords) |
| Evidenziare: | 9/125 di cavo a fibra ottica duplex della toppa,Sc ai cavi di fibra ottica della toppa dello Sc,Cavo a fibra ottica della toppa di SC-SC |
||

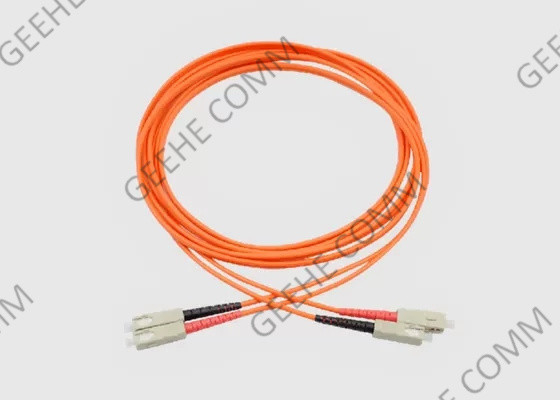

PVC Jacket 9/125 Single Mode Duplex SC-SC Patch Cable Fibra ottica
1- Fibra Patch Cord Introduzione di base:
I cordoni di patch in fibra ottica vengono utilizzati quando è necessario collegare più dispositivi in una rete.C' è una vasta gamma di cordoni di fibra disponibile.
SC-SC Fiber Optic Patch Cord è disponibile in modalità multimode e monomode, duplex e simplex.è utilizzato per collegare attrezzature in fibra ottica ad attrezzature o pannelli patch ad attrezzature. Esso comprende un cavo patch terminato con connettori in fibra ottica SC.sia il singolo che il multimodo sono supportati. Sono disponibili sia i tipi di cordoni a cerotti semplici che quelli duplex

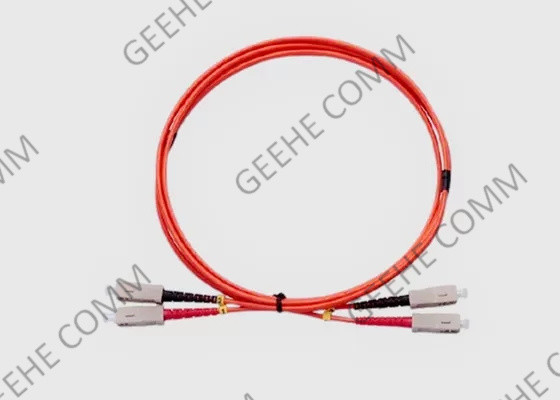

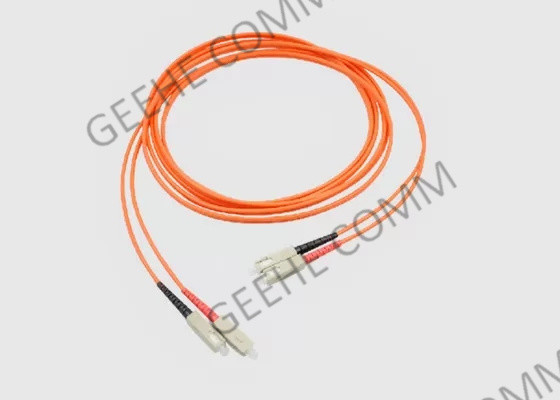

2. Cordone di patch in fibra ottica SC a SC
3. Applicazione del cordone di patch duplexSC a SC:
4. Specificazioni e parametri tecnologici
| Parametri | Valore | ||||
| Tipo di connettore | LC/UPC,LC/UPC | ||||
| Lunghezza d'onda centrale(nm) | 1310 o 1550 | ||||
| Max.Perdita di inserimento(dB) | 0.3 | ||||
| Rapporto di estinzione min.(dB) | 23 | ||||
| Min.Perdita di ritorno(UPC)(dB) | 50 | ||||
| Min.Perdita di ritorno(APC)(dB) | 60 | ||||
| Orientazione fondamentale | Asse lento | ||||
| Allineamento dell'asse(deg) | ±3 | ||||
| Temperatura di funzionamento°C) | -20~+70 | ||||
| Temperatura di conservazione°C) | -40~+85 | ||||
| Tipo di fibra | Fibra PM Panda | ||||
* Per il dispositivo con connettore.IL è 0.3dB superiore,RL è 5dB inferiore,ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.
5. Cordone per cerotti di fibra SC Specifica e parametro tecnologico:
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3".MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| interscambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| MM | dB | ≥ 36(Senza connettore APC) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
*EX:OFC-D-LA-LA-09-1-1.0
6Come si sceglie il cordone della fibra?
1) Modalità del cavo a fibra: modalità singola o multimode
La modalità dei cavi a fibra indica come i fasci di luce viaggiano all'interno della fibra.
2) Numero di fili di fibra: Simplex o Duplex
Secondo il numero di fili di fibra, ci sono cordoni di patch di fibra simplex e duplex.cordone di patch a fibra simplex contiene un singolo filamento di fibra con un connettore simplex su ciascuna estremitàPuò essere collegato con una coppia di moduli trasmettitori BiDi dotati di una porta.Considerando che il cordone di patch in fibra duplex è costituito da due fili di vetro o di plastica con un connettore duplex (o considerato come due connettori simplex)È spesso collegato con trasmettitori comuni o trasmettitori BiDi a doppia fibra.
3) Scegliere il giusto tipo di giacca per cavi (PVC/LSZH/OFNP/Armored)
Di solito, ci sono tre tipi di cappotti per cavi: cloruro di polivinile (PVC), alogeno a basso fumo zero (LSZH) e plenum non conduttivo di fibra ottica (OFNP).Puoi vedere le caratteristiche in figura sotto e scegliere quello giusto per la vostra rete.
4)Tipo di connettore: LC, SC, ST o altri

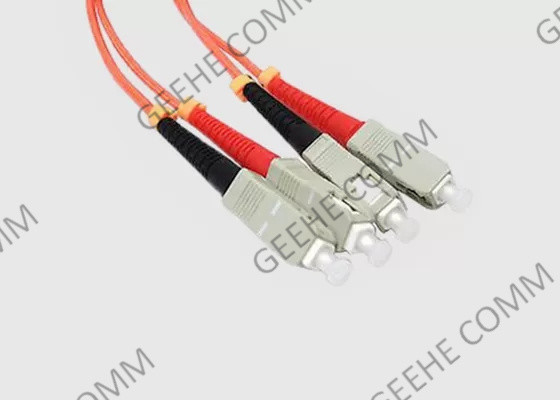

SC - un connettore in stile snap-in. noto per le sue eccellenti prestazioni. denominato connettore abbonato, connettore quadrato o connettore standard.
ST - un connettore di scelta molto popolare per le reti multimode.con una capacità di accensione superiore a 50 W,.
FC - è stato un tempo il tipo di connettore monomodo più popolare, ma ora viene tipicamente sostituito da connettori SC e LC.utilizzano un tipo di accoppiamento a vite da utilizzare in ambienti ad alta vibrazione e sono comunemente utilizzati per la datacom, telecomunicazioni, apparecchiature di misura e laser monomodo.
LC - un piccolo connettore a fattore di forma ̇ misura la metà delle dimensioni di un connettore SC. Questa è una scelta popolare per i cavi monomodo.o connettori locali, questi connettori snap-in sono tipicamente utilizzati per connessioni ad alta densità e sono compatibili con dispositivi plug-and-play come moduli SFP e ricevitori XFP.
5) Scegliere il tipo corretto di verniciatura del connettore (UPC/APC)
Poiché la perdita del connettore APC è inferiore rispetto ai connettori UPC, di solito le prestazioni ottiche dei connettori APC sono migliori rispetto ai connettori UPC.i connettori APC sono ampiamente utilizzati in applicazioni come FTTx, la rete ottica passiva (PON) e il multiplexing a divisione di lunghezza d'onda (WDM) che sono più sensibili alle perdite di ritorno.Quindi dovresti valutare i pro e i contro.Per le applicazioni che richiedono una segnalazione in fibra ottica ad alta precisione, APC dovrebbe essere la prima considerazione, ma i sistemi digitali meno sensibili funzioneranno ugualmente bene utilizzando UPC.il colore del connettore del cavo APC è verde, e del cavo di patch UPC è blu.
