Dettagli:
|
| Nome del modello: | Dispositivi di salto in fibra FC in modalità singola | Materiale della guaina: | Colonna montante di OFNR |
|---|---|---|---|
| Lunghezza del cavo: | 3m o su misura | Modo di propagazione: | Multi modo, singolo modo |
| Resistenza alla trazione (N): | ≥55 | Diametro del cavo: | 0.9mm, 2mm o 3mm |
| Collegamento: | FC/UPC a LC/UPC | Tipo del Fine-fronte: | UPC, PC, APC |
| Colore della giacca: | Giallo, arancione, bianco o personalizzato | Norme: | Il centro di Telcordia GR-326- |
| Evidenziare: | Saltatori della fibra di singolo modo FC,Saltatore a fibra ottica di PM FC,saltatori duplex della fibra di 3.0mm FC |
||

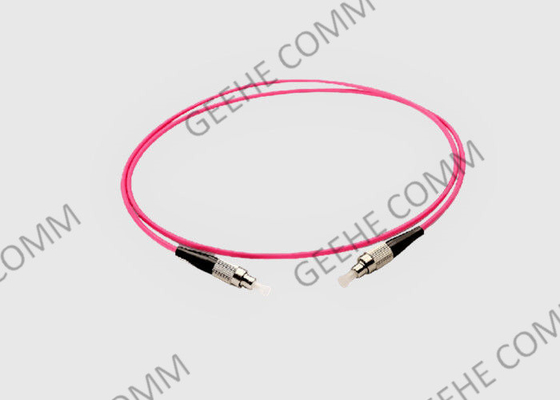

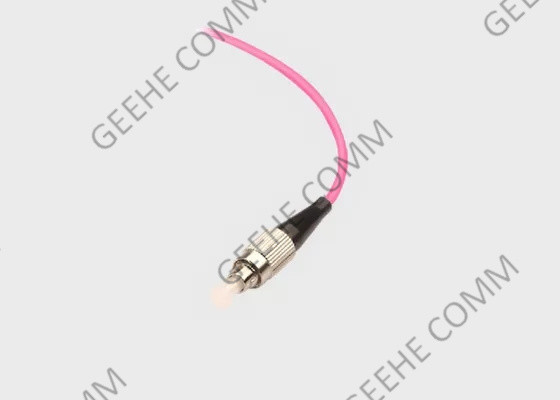

3.0mm Duplex Zipcord Pull-Proof Jacket PM FC Fiber Jumpers Single Mode
1- Introduzione di base:
I patch cord SQS PM mostrano un'eccellente stabilità ambientale, un elevato rapporto di estinzione, un elevato livello di resistenza al corrosivo e un elevato livello di resistenza al corrosivo.perdita di rendimento elevata, e bassa dipendenza dalla polarizzazione.
Una soluzione conveniente che fornisce un'elevata larghezza di banda e velocità di trasmissione su lunghe distanze.Questo cavo multi-modo a fibra ottica di alta qualità è specificamente progettato per applicazioni EthernetOgni collegamento ha una grande durata ed è resistente a tirature, sollecitazioni e urti durante l'installazione.
I nostri cavi sono 100% ispezionati otticamente e testati per la perdita di inserimento prima di riceverli.5 fibre che sono immuni alle interferenze elettriche.
Il connettore FC è stato progettato specificamente per un'elevata prestazione in caso di turbolenza; è dotato di un ferruolo "fluttuante" unico che rende le vibrazioni irrilevanti per le connessioni in fibra!
2. Benefici e caratteristiche del cordone da FC a FC:
3. Applicazioni del cordone di fibra ottica:
4. Specifica e parametro tecnologico
| Parametri | Valore | ||||
| Tipo di connettore | LC/UPC,LC/UPC | ||||
| Lunghezza d'onda centrale(nm) | 1310 o 1550 | ||||
| Max.Perdita di inserimento(dB) | 0.3 | ||||
| Rapporto di estinzione min.(dB) | 23 | ||||
| Min.Perdita di ritorno(UPC)(dB) | 55 | ||||
| Min.Perdita di ritorno(APC)(dB) | 65 | ||||
| Orientazione fondamentale | Asse lento | ||||
| Allineamento dell'asse(deg) | ±3 | ||||
| Temperatura di funzionamento°C) | -20~+70 | ||||
| Temperatura di conservazione°C) | -40~+85 | ||||
| Tipo di fibra | Fibra PM Panda | ||||
* Per il dispositivo con connettore.IL è 0.3dB superiore,RL è 5dB inferiore,ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.
5. Specifica del connettore FC e parametro tecnologico:
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3".MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| interscambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| MM | dB | ≥ 36(Senza connettore APC) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
6Il nostro servizio:
La selezione del cavo di patch è importante per il tipo di rete in fibra ottica su cui si sta lavorando.Un altro fattore da considerare è il tipo lucidato quando si utilizzano cavi monomodo.
Mentre la scelta del cordone è importante, è solo un pezzo della rete in fibra ottica da scegliere.
7. Tipo di connettore Abbreviazioni:
SC - un connettore in stile snap-in. noto per le sue eccellenti prestazioni. denominato connettore abbonato, connettore quadrato o connettore standard.
ST - un connettore di scelta molto popolare per le reti multimode.con una capacità di accensione superiore a 50 W,.
FC - è stato un tempo il tipo di connettore monomodo più popolare, ma ora viene tipicamente sostituito da connettori SC e LC.utilizzano un tipo di accoppiamento a vite da utilizzare in ambienti ad alta vibrazione e sono comunemente utilizzati per la datacom, telecomunicazioni, apparecchiature di misura e laser monomodo.
LC - un piccolo connettore a fattore di forma ̇ misura la metà delle dimensioni di un connettore SC. Questa è una scelta popolare per i cavi monomodo.o connettori locali, questi connettori snap-in sono tipicamente utilizzati per connessioni ad alta densità e sono compatibili con dispositivi plug-and-play come moduli SFP e ricevitori XFP.
