Dettagli:
|
| Nome di modello: | Cavo del tronco di MTP | Il centro della fibra: | i 8 centri, i 12 centri o i 24 centri |
|---|---|---|---|
| Diametro della fibra: | 3.0mm | Tipo del connettore: | MPO a MPO, MTP |
| Colore del rivestimento: | Beige / Aqua / verde / giallo, etc | Materiale del rivestimento della fibra: | Colonna montante (OFNR), assemblea plenaria (OFNP), LSZH |
| Lunghezza della fibra: | 1m, 2m, o OEM | Tipo della fibra: | Singolo modo (OM3, OM4, OM5 sono facoltativi) |
| Lunghezza d'onda: | 850nm/1310nm/1550nm | Tipo polacco: | APC all'APC |
| Evidenziare: | Cavo del tronco di OM4 MTP,12 cavo del tronco del centro MTP,Cavo a fibre ottiche di OM4 MTP |
||

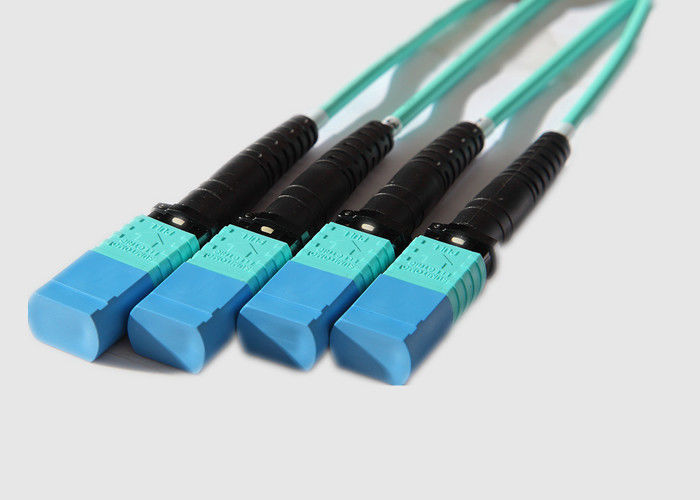

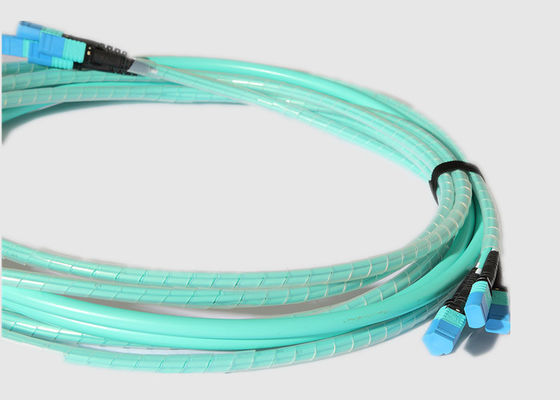

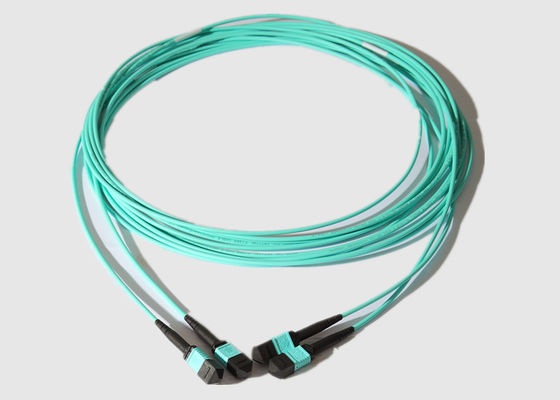

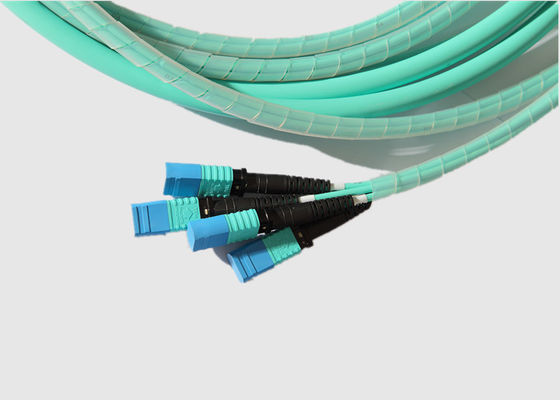

Il centro MPO di SENKO 12 al cavo monomodale del tronco del rivestimento OM4 MTP di MPO OFNP
Descrizione di prodotto:
Il cavo a fibre ottiche di MPO è progettato per fibra ad alta densità che rattoppa fra il centro dati MDFs e IDFs nelle installazioni di impresa.
Il cavo monomodale om3 è acqua colorata per l'identificazione istantanea in un commutatore o in un quadro d'interconnessione ammucchiato. I connettori in opposizione della linguetta sono facilmente accessibili negli ambienti ad alta densità del centro dati e rendono il cavo pronto per l'uso facile installare e rimuovere con una mano. Il cavo ad alta densità del tronco può direttamente accoppiarsi nei dispositivi attivi 16x25G, che hanno aderito dalle norme del centro TelcordiaGR-326, di TIA 604-18 e di IEC (61754-7-3).
Benefici principali di Features&:
* la fabbrica 100% ha provato con i dati di prova imputabili
* contatto fisico più ad alta densità per i connettori della multi-fibra
* nastri multipli impilati dentro il rivestimento rotondo
* soluzione di cablaggio di numero di fibre ultraelevato
* disponibile nei modi differenti della fibra compreso monomodale (OS2) & misto (OM1 ~ OM5) con la lunghezza e la struttura su misura
* soddisfa i bisogni del cliente nelle industrie differenti
* 12 della fibra 24 e - opzioni disponibili
Specifiche e parametro:
Prestazione a fibra ottica:
| Connettore di MPO | MP standard | MP con poche perdite | Millimetro standard | Millimetro con poche perdite | |
| Perdita di inserzione | Tipico (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Massimo (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Attenuazione di riflessione (dB) | ≥60 per l'APC (una lucidatura di 8 angoli) |
≥20 per il PC | |||
| ≥50 per il PC | — | ||||
| Maschio/femminile (dB) | Maschio: con i perni, femminili: senza perni | ||||
| Resistenza alla trazione (dB) | ≤0.3 (66N massimo) | ||||
| Vibrazione (dB) | ≤0.3 (10-55Hz) | ||||
| Ciclo termico (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Parametro geometrico del fine-fronte:
| Oggetto | Spec. | ||||
| MP | Millimetro | ||||
| RX (millimetro) | MIN 2000 | ||||
| Relè (millimetro) | MIN 5 | ||||
| Altezza della fibra (nanometro) | 1000-3500 | ||||
| Differenza massima. Altezza tutta (nanometro) | Max: 500 | ||||
| Differenza massima. Registrazione di altezza (nanometro) | Max: 300 | ||||
| Angolo dell'ascissa (°) | -0,2 ~ 0,2 | ||||
| Angolo dell'asse y (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Immersione del centro | N/A | -100 ~ 200 | |||
Informazioni di ordinazione:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH Il NP: OFNP NR: OFNR |
FF: MPO /MPO (femmina alla femmina) MF: MPO/MPO (maschio ad una femmina) Millimetro: MPO/MPO (maschio a maschio) |
L: Con poche perdite B: Perdita standard |
il centro 12:1×12 il centro 48:4×12 il centro 72:6×12 il centro 96:8×12 |
: TIA568 attraverso tipo B: Tipo di inverso TIA568 C: TIA568 inter tipo |
5M a 50M |
|
| Tipo di genere | Abitazione del colore | Puntale | Norma di perdita del connettore | I centri della fibra | Polarità | Lunghezza della fibra |
Applicazione:
* interconnessione di Data Center
* installazioni della spina dorsale
* reti di telecomunicazione
* reti di Broadband/CATV
* lan WAN Premise
Conformità delle norme di Geehe:
