Dettagli:
|
| Nome di modello: | quadro d'interconnessione a fibra ottica 1U | Struttura: | Acciaio laminato a freddo |
|---|---|---|---|
| Fibre/porto di No.of: | i 12 centri | Tipo dell'adattatore: | SC/LC |
| Altezza: | 1U, 2U, 3U, 4U, 8U | Porti: | 6, 12, 24, 48, 72,96, 144 |
| Montaggio della gamma di adeguamento: | 50mm | Materiale del piatto: | 1.5mm SPCC (rivestimento nero) |
| Rivestimento materiale: | rivestimento della polvere | 1U dimensioni (Hxwxd): | 48.2×27.8×44mm |
| Evidenziare: | Quadro d'interconnessione a fibra ottica di SC/LC 1U,Quadro d'interconnessione di fibra del porto di SC/LC 1U 12 |
||

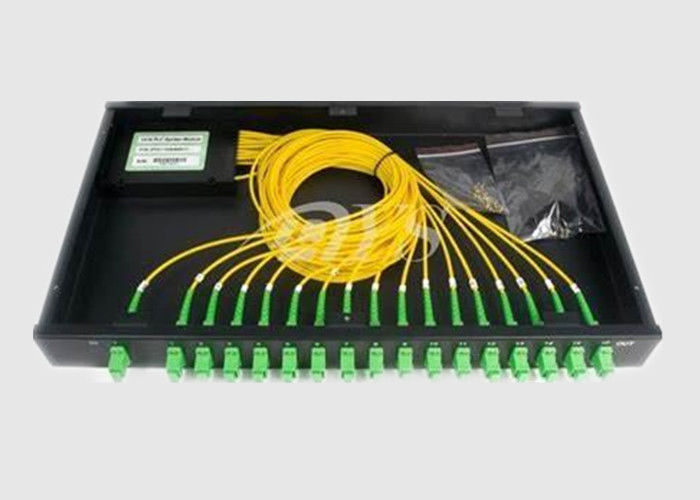

12 quadro d'interconnessione a fibra ottica dello scaffale 1U del supporto del muro di separazione dello SpA delle fibre SC/APC
Informazioni di base:
Il quadro d'interconnessione di SC/LC 1U è adatto agli scaffali a 19 pollici o ai gabinetti, la scatola interna con i separatori dell'ABS dello SpA 1×12.
Il pannello può anche essere precaricato completamente con l'adattatore richiesto ed il corredo semplice della gestione. Il sistema scorrevole nella sua forma di base può essere fornito con o senza gli adattatori. Il vassoio è chiuso sul posto ed ha due fermi di plastica per installazione semplice. Quando completamente ha esteso il vassoio è destinato per abbassarsi a 45 gradi o per muovere il vassoio verso il lato e le serrature a 10 gradi soltanto.
Conferma ad ogni tipo di connettori (st, Sc, FC, LC, MTRJ, E2000, ecc.)
Caratteristica di Benefit& del supporto della parete del quadro d'interconnessione:
Applicazione del supporto della parete del quadro d'interconnessione:
Reti di telecomunicazione
FTTH
Lan, WAN, reti televisive via cavo
Termine attivo del dispositivo
Sistema di EFDA/WDM
Parametri di Specificaiton&Technology:
| Parametro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Lunghezza d'onda di funzionamento (nanometro) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Lunghezza d'onda del porto (nanometro) | 1310 ±40,1490 ±10 e 1550 ±40 | ||||||||||
| Perdita di inserzione @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformità (dB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanometro (dB) | ≤0.3 | ||||||||||
| Alimentazione in ingresso entrata (Mw) | 250max | ||||||||||
| Temperatura di funzionamento (℃) | -40~+85℃ | ||||||||||
| Temperatura di stoccaggio (℃) | -40~+85℃ | ||||||||||
| Tipo della fibra | Corning G657A1, 900μm, 2mm, metropolitana sciolta di 3mm | ||||||||||
| Dimensioni (L×W×H) (millimetri) | 100×80×10,141×115×18, a richiesta | ||||||||||
* il connettore esclusivo di specificazione di cui sopra
Specificazione a 19 pollici dello scaffale:
| Scaffale a 19 pollici | LGX | ||||||||||
| Configurazione | 1U | 2U | 1U | 2U | |||||||
| Dimensioni d'imballaggio (millimetri) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensioni dell'installazione (millimetri) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Informazioni di ordinazione:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Premio : Grado A X: Segua i requisiti del cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m. x: Segua i requisiti del cliente |
25:250μM Fiber 09:900μM Loose Fiber |
Sc: SC/UPC SA: SC/APC 00: non non si colleghi |
D: D 1U: J1 2U: J2 |
|||
| Grado | Numero di porta | Lunghezza d'onda di operazione | Rapporto di coppia | Lunghezza della fibra | Tipo della fibra | Tipo del connettore | Dimensione | |||
Servizio di Wuhan Geehe:
1) Alta stabilità ambientale
Perdita di inserzione bassa, perdita dipendente di polarizzazione bassa, riflessione lombo-sacrale e buona uniformità
2) Struttura compatta
Piccola dimensione, può direttamente essere installato in varia scatola di trasferimento e prendere appena poco spazio
3) Controllo di qualità rigoroso
Garantiamo che ogni prodotto alle mani dei clienti è conforme alle norme di prove rigorose
4) Vergella di alta qualità
Cavo eccellente del PVC, buona forza e tenacia, durata della vita lunga
