Dettagli:
|
| Nome di modulo: | Wavelength Division Multiplexing | tipo di porta: | 1 x N |
|---|---|---|---|
| Tipo della fibra: | Fibra del panda di PM | Rivestimento: | 250um o 900nm o altri |
| Connettori: | Connettore di FC UPC | Lunghezza della treccia: | 1M, 1.5M o su misura |
| Porto comune del passaggio: | PM980 o PM1550 | Manica di opzione: | 4, 8, 16, 18 canali |
| Lunghezza d'onda di funzionamento: | 980~1620 nanometro | Pacchetto: | Mini pacchetto, pacchetto del modulo, pacchetto della pagina |
| Evidenziare: | WDM a fibra ottica 1310nm,multiplexor di divisione dell'onda 1310nm,multiplexor di wdm 1310nm |
||

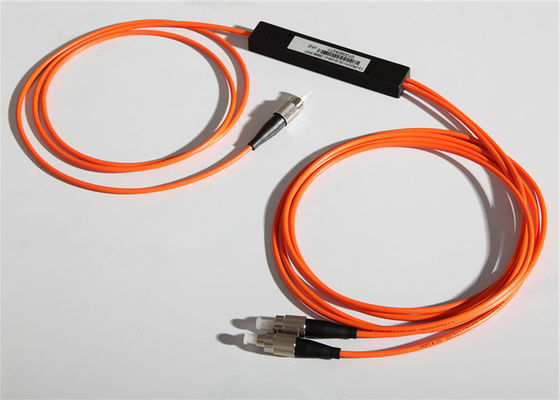

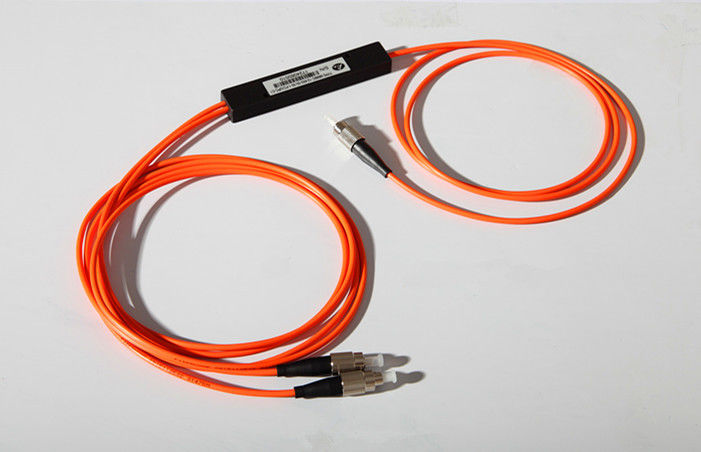

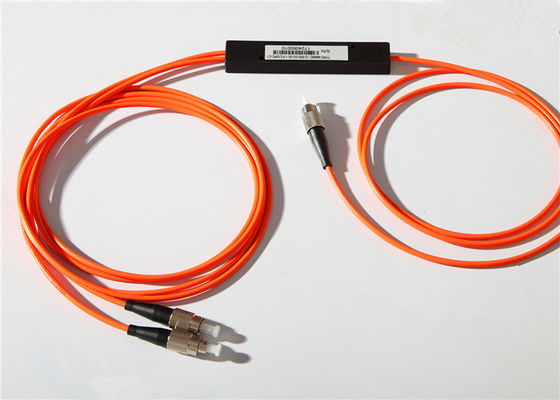

Wavelength Division Multiplexing di WDM di PM fuso 1310/1550nm dei connettori di FC
Informazioni di base:
I separatori affusolati biconici fusi (FBT) sono disponibili con le configurazioni 1x2, 1x3, 1x4, 1x5, 1x6, 1x8, 1x12, 1x16, 1x18, 1x20 e 1x24 con fibra monomodale o mista.
Il Wavelength Division Multiplexing (WDM) con piccola dimensione, l'alta affidabilità, il costo economico e la buona uniformità di Manica--Manica ed è ampiamente usato nelle reti di PON realizzare la scissione di potere del segnale ottico.
WDM Benefit&Features di FBT:
* alte uniformità ed affidabilità
* inserzione e attenuazione di riflessione basse
* perdita polarizzazione-dipendente bassa (PDL)
* vario rapporto di coppia
* la perdita ottica minima ed uniforme facilita la pianificazione facile della rete
* connettori dello standard industriale FC
* fattore forma altamente compatto
Certificazione e conformità:
GR-1209-CORE Requisiti delle componenti ottiche passive
GR-1221-CORE Requisiti di assicurazione di affidabilità delle componenti ottiche passive
GR-326-CORE Requisiti delle assemblee di saltatori monomodali della sabbia dei connettori ottici
TIA-604 Norma a fibra ottica di interpretability del connettore
ROHS Direttiva sulla restrizione delle sostanze pericolose
Applicazioni di WDM:
-- FTTX
-- Reti ottiche passive (PON)
-- Digital, video sistemi ibridi
-- Collegamenti di CATV & sensori della fibra
-- Telecomunicazione della lunga distanza
-- Distribuzioni di Access /PON
Parametri di tecnologia di Specifications&:
| Tipo della fibra (dB) | Corning HI1060flex o OFS BF05635-02 | SMF-28e | |||||||
| Lunghezza d'onda di funzionamento (nanometro) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Larghezza di banda di funzionamento (nanometro) | ±10/20 | ±15 | ±15 | ||||||
| Grado | P | P | P | P | |||||
| Perdita di inserzione (dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolamento (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Direzionalità (dB) | ≥55 | ||||||||
| Temperatura di funzionamento (℃) | -40 ~ +85 | ||||||||
* la specificazione di cui sopra sta escludendo il connettore
* l'altra specificazione può essere fatta sul cliente richiede
Informazioni di ordinazione:
| WDM | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: personalizzazione |
25:250μM Fiber fibra sciolta 20 di 09:900μM: cavo di 2mm 30: cavo di 3mm |
Sc: SC/UPC SA: SC/APC ...... 00: Nessun connettore |
: B: B C: C |
|||||
| Grado | Lunghezza d'onda di operazione | Tipo della fibra | Lunghezza della fibra | Tipo della treccia | Colleghi il tipo | Dimensione | ||||
