Dettagli:
|
| Nome del modello: | Casella di ripartizione in fibra ottica | Stile del pacchetto: | Modulo ABS |
|---|---|---|---|
| Tipo di configurazione: | 1 × 16 con connettore FC | Tipo di fibra: | G652D, G657A1, fibra G657A2 |
| Tipo di connettore: | FC/APC | Diametro della fibra dell'ingresso/uscita: | 2.0 mm |
| Lunghezza della fibra di ingresso/uscita: | 1.5m | Rapporto di divisione: | 50/50 di spaccatura (anche) |
| Lunghezza d'onda del porto: | 1260 - 1650nm | Marcature in fibra ottica: | Input - bianco, Output t - grigio, bianco, rosso, nero |
| Evidenziare: | connettore di 2.0mm FC APC,connettore di 1×16 FC APC,1×16 fibra - contenitore ottico di separatore |
||

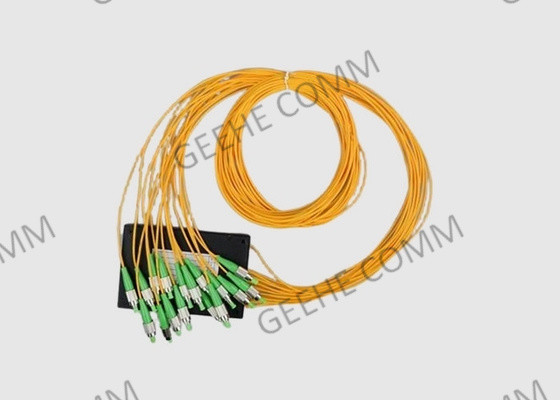

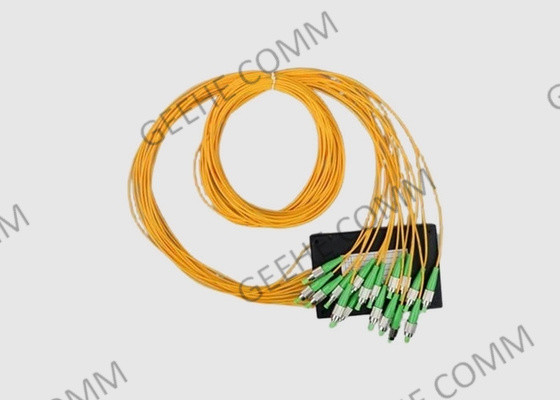

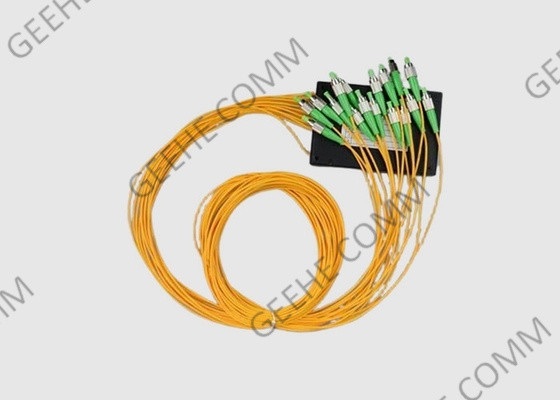

2.0mm Fibra Single Mode FC/ APC Connector 1×16 Fibra Ottica Splitter Box
Informazioni di base:
Geehe offre una vasta gamma di splitter ottici PLC (Planar Lightware Circuit) di alta qualità per una varietà di applicazioni di rete a banda larga ad un basso costo per porta.
These passive components Fiber PLC Splitter Box provide superior and reliable performance over a wide operating wavelength range (1260-1650nm) and temperature range (-40 to +85℃)to address high-bandwidth and environmental network demandsGli splitter PLC sono disponibili fino a 128 porte in opzioni di alloggiamento standard e personalizzate.
1×16 PLC Splitter Specifica e parametri
| Parametro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Lunghezza d'onda operativanm) | 1260~1650 | ||||||||||
| Intervallo di lunghezza d'onda della porta (nm) | 1310 ± 20,1490 ± 10 e 1550 ± 20 | ||||||||||
| Perdita di inserimento@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformità(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 0.3 | ||||||||||
| Perdita di ritorno @ 1310/1551 nm (dB) | ≤ 55 | ||||||||||
| Potenza di ingresso(mW) | 250 max | ||||||||||
| Temperatura di funzionamento(°C) | -40~+85°C | ||||||||||
| Temperatura di conservazione(°C) | -40~+85°C | ||||||||||
| Tipo di fibra |
Corning G657A1 |
||||||||||
ABS Box 1 × 16 PLC Splitter Caratteristiche e vantaggi:
1. Basse perdite di inserzione
2Tolleranza massima di potenza elevata
3. eccellente uniformità di divisione
4. banda larga lunghezza d'onda operativa
5. Progettazione compatta
6. Basso polarizzazione-indipendente
7. Buona uniformità canale-canale
8Larghezza d'onda operativa: da 1260 nm a 1650 nm
9Modulo sigillato in epossidio impermeabile
10. Temperature esterne
11. I campioni possono essere supportati
Applicazione e norma del separatore PLC ABS Box:
- FTTX Systems
- Reti PON
- Collegamenti CATV
- Distribuzione del segnale ottico
Dimensioni del pacchetto ABS Box Optic Splitter:
| W×H×L (mm) | Port | ||||
| 100x80x10 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 120x80x18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140x114x18 | 1x32 | 2x32 | 1x64 | ||
Informazioni sull'ordine:
| PLC- | AAA- | B- | CC- | D- | EE | FF- | GG |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 2=2,0 mm giacca Giacca da 3 = 3,0 mm |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | 2=2,0 mm giacca Giacca da 3 = 3,0 mm |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:senza connettore | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:senza connettore | |
| Configurazione | Tipo di fibra di ingresso | Lunghezza della fibra di ingresso | Lunghezza della fibra di uscita | Lunghezza della fibra di uscita | Collegamento di ingresso | Collegamento di uscita |
Pacco di ripartizione PLC ABS Box:
Servizio Geehe:
1) Alta stabilità ambientale
Basse perdite di inserimento, basse perdite dipendenti dalla polarizzazione, basso riflesso posteriore e buona uniformità
2) Struttura compatta
Piccole dimensioni, può essere installato direttamente in una varietà di scatola di trasferimento e solo occupare poco spazio
3) Controllo della qualità rigoroso
Garantiamo che ogni prodotto nelle mani dei clienti è soggetto a rigorosi standard di test
4) Audit di fabbrica
Collaboriamo con marchi famosi e clienti giapponesi, con 15 anni di esperienza di ispezione di fabbrica e familiarizzare con l'intero processo di ispezione da SGS
5) Garanzia dei tempi di consegna
Nessuna energia elettrica limitata, tempo di consegna veloce, tempo di consegna veloce, capacità di connettori a fibra: 800.000 pcs/mese.
