Dettagli:
|
| Nome di modello: | accoppiatore a fibra ottica 1x2 | Tipo di configurazione dell'accoppiatore ottico: lunghezza d'onda di funzionamento 1x2: | 1310nm, 1490nm, 1550 nanometro |
|---|---|---|---|
| Rapporto spaccato: | 50/50,40/60,30/70,20/80,10/90,5/95 di ecc | Altri tipi: | Singlewindow, Dualwindow, Triplewindow |
| Funzione: | Distribuzione della fibra | Disponibile pre-terminato: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC e ST/UPC |
| Allineamento di polarizzazione: | Asse lento o asse veloce | Tipo della fibra: | Cavo a fibre ottiche di PM |
| Dimensione del pacchetto: | Ø4x 40; Ø4x 54; 98x16x9 millimetro | Tipo di configurazione: | 1×2 con il connettore di LC |
| Evidenziare: | 40/60 di 1x2 LC all'accoppiatore della fibra di LC,1310nm LC all'accoppiatore della fibra di LC,accoppiatore della fibra mista 1310nm |
||

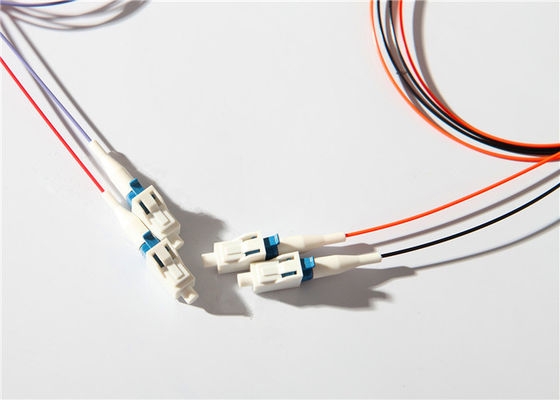

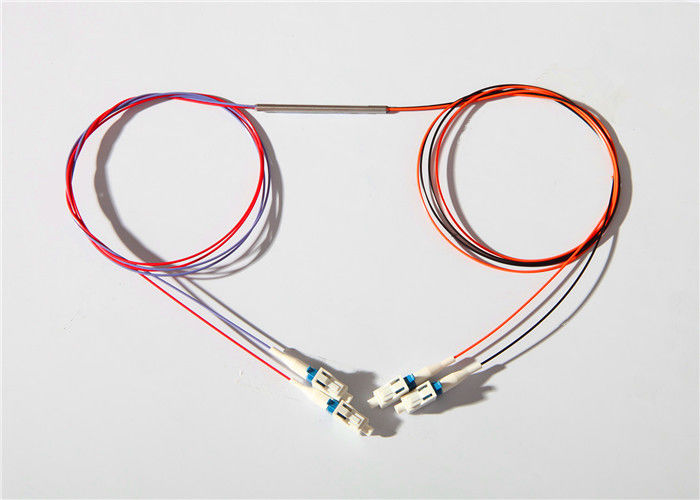

Il 40:60 ha spaccato le trecce 1x2/2x2 LC a fibra ottica misto dei 3 tester all'accoppiatore di LC
Il riassunto ottico dell'accoppiatore presenta:
Un accoppiatore della fibra è un dispositivo di fibra ottica con una o più fibre dell'input ed una o parecchia fibra dell'uscita. La luce da una fibra dell'input può comparire ad una o più uscite, con la distribuzione di energia potenzialmente secondo la lunghezza d'onda e la polarizzazione. Separatori misti con un rapporto spaccato definito da una o due fibra dell'input ad uscita 2.
Tali accoppiatori possono essere fabbricati nei modi diversi, per esempio dalle fibre termicamente della fusione in modo che i loro centri entrino nel contatto intimo, i connettori della fibra anche possono essere disponibili: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, ST/UPC.
benefici a fibra ottica di Features& dell'accoppiatore di 1× 2,2×2:
Ampi specificazione e parametro dell'accoppiatore di marca della finestra doppia:
| Parametro | P | ||||
| Lunghezza d'onda di funzionamento (nanometro) | 1310&1550 | ||||
| Larghezza di banda di funzionamento (nanometro) | ± 1310 40nm, ± 1550 40nm | ||||
| Tipo della fibra (dB) | Corning G652D O Corning G657 A1 | ||||
| Perdita di inserzione (dB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 20/80 | 6.80~7.40/≤1.2 | 6.50~7.70/≤1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5/95 | 12.70~13.50/≤0.4 | 12.05~14.05/≤0.5 | |||
| 3/97 | 14.60~15.50/≤0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL (dB) | ≤0.1 | ≤0.15 | |||
| Attenuazione di riflessione (dB) | ≥50 | ≥45 | |||
| Direzionalità (dB) | ≥55 | ||||
| Temperatura di funzionamento (℃) | -40 ~ +85 | ||||
* la specificazione di cui sopra è senza connettore
* altre specifiche possono essere fatte sulla richiesta del cliente
Informazioni di ordinazione:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X |
| P: Premio : Grado A X: Personalizzazione |
12:1x2 22:2x2 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m. x: Personalizzazione |
fibra sciolta di 25:250μM Fiber 09:900μM | Sc: SC/UPC SA: SC/APC 00: nessun connettore |
: B: B C: C |
|
| Grado | Numero di porta | Lunghezza d'onda di funzionamento | Rapporto di coppia | Lunghezza della fibra | Tipo della fibra | Colleghi il tipo | Dimensione |
EX: WBC-P-12-35-50-1-09-0-B
1 applicazione a fibra ottica dell'accoppiatore ×2:
Sistemi di FTTx
Reti di lan, di WAN e della metropolitana
Reti ottiche passive Digital/analogiche
Telecomunicazione della lunga distanza
Mini trasmettitore di dimensioni/modulo di ricevitore
Servizio di Wuhan Geehe:
1) Alta stabilità ambientale
Perdita di inserzione bassa, perdita dipendente di polarizzazione bassa, riflessione lombo-sacrale e buona uniformità
2) Struttura compatta
Piccola dimensione, può direttamente essere installato in varia scatola di trasferimento e prendere appena poco spazio
3) Controllo di qualità rigoroso
Garantiamo che ogni prodotto alle mani dei clienti è conforme alle norme di prove rigorose
4) Consegna veloce
Con i lavoratori esperti e stabili, tutto il volume d'affari di ordine è velocemente che i concorrenti
5) Verifica della fabbrica
Cooperiamo con le marche famose ed i clienti giapponesi, con 15 anni di esperienza di ispezione di fabbrica ed avere una conoscenza di con il tutto ispezionano il processo dallo SGS
