Dettagli:
|
| Nome del modello: | Collettore a coda di fibra monouso | Tipo di connettore: | FC/APC Fibra ottica a modalità singola |
|---|---|---|---|
| Tipo di lucidatura: | PC, UPC | Cappotto a cavo: | PVC/LSZH/OFNP |
| Grado di fibra: | G.652.D/G.657.A1 | Ripetibilità: | SM < 0,2 dB |
| Intercambiabilità: | SM < 0,2 dB | materiale delle maniche: | Ceramica di zirconio |
| Raggio di curvatura minimo: | 30 mm/10 millimetro | Tempi di accoppiamento: | >1000 |
| Evidenziare: | Treccia di OM2 FC APC,treccia di 3.0mm FC APC,treccia di singolo modo OM2 |
||

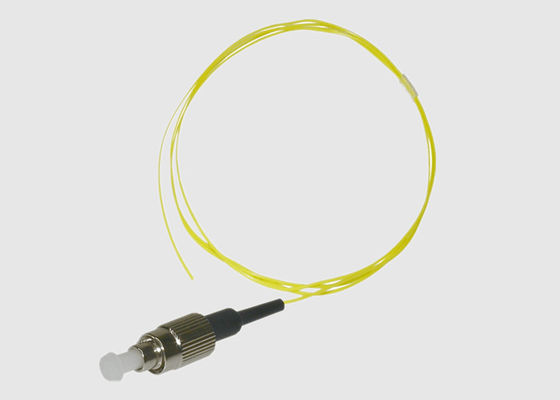

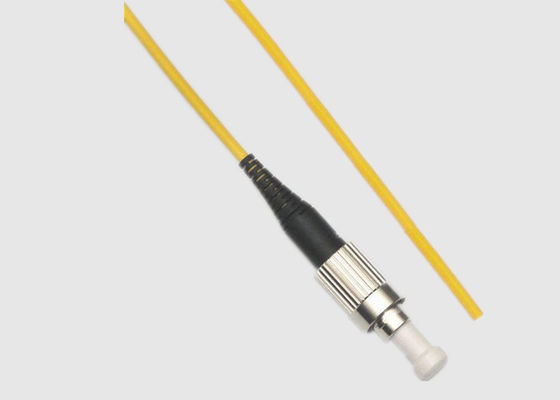

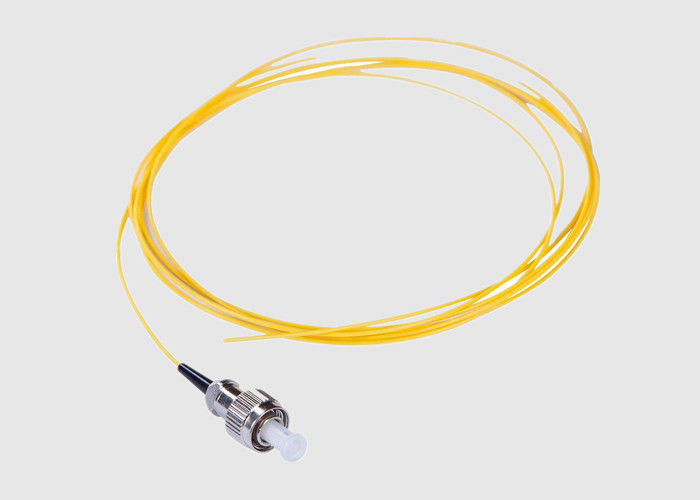

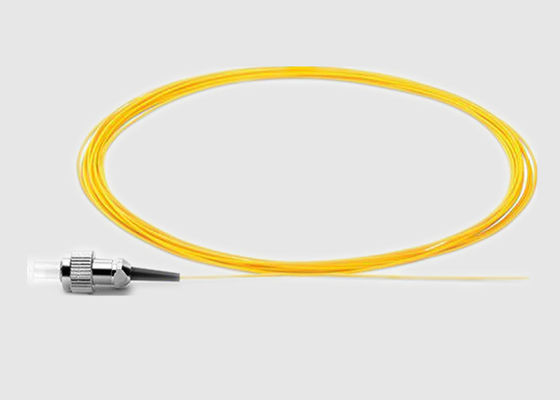

FC APC 3.0mm LSZH OM2 Giacca gialla Single Mode Fiber Pigtail Connector
Informazioni di base:
Le cocche FC Apc sono disponibili con diversi tipi e colori di tampone e giacca, tra cui fibre nude (250 micron), tamponi stretti (900 micron),con una lunghezza massima di 50 mm o più ma non superiore a 50 mm.
Le pigtails in fibra ottica possono essere utilizzate per tutte le applicazioni che richiedono trasmissioni di dati superiori a 2,5 Gbps.Tutte le pigtails sono prodotte e testate per soddisfare le prestazioni più elevate, che soddisfa e supera i requisiti del Telcordia GR 326.
Caratteristiche e vantaggi delle coccinelle FC
1) Ferrule in ceramica;
2) Perdite di rendimento elevate;
3) Basse perdite di inserimento;
4) Buona ripetibilità e intercambiabilità;
5) eccellente lucidato e testato al 100%;
6) Conformità con Telcordia, GR-326-Core, IEC e RoHS
Applicazioni di FC/APC:
1) Rete locale (LAN)
2) Rete di comunicazione dati
3) Rete di trasmissione ottica di telecomunicazioni
4) Rete di accesso ottico (OAN)
5) Terminazione del dispositivo attivo
6) Trasmissione di dati in fibra ottica (FODT)
7) Attrezzature di prova
8) CATV
Specifica e parametri tecnologici:
| Articolo | SM (single-mode) | MM (multimodo) | |||
| Tipo di cavo a fibra | G625D/G655/G6571A/G657A2 | OM1 | OM2/OM3/OM4 | ||
| Diametro della fibra (mm) | 9/125 | 62.5/125 | 50/125 | ||
| IL(dB) | ≤ 0.3 | ≤ 0.1 | |||
| Tipo di cavo | Simplex, Duplex, Fan-Out | ||||
| Tipo di connettore | LC, SC, FC, ST, MU, MPO, MTRJ, D4, DIN, SMA, FDDI ESCON ecc. |
||||
| OD del cavo (um) | 0.9/1.6/1.8/2.0/2.4/2.8/3.0 | ||||
| Tipo di superficie terminale | PC | UPC | APC | UPC | UPC |
| Perdita di ritorno (dB) | > 45 | > 50 | > 60 | / | |
| Prova di inserimento-tiratura (dB) | < 0.2 | < 0.3 | < 0.15 | ||
| Intercambiabilità (dB) | < 0.1 | < 0.15 | < 0.1 | ||
| Tempi di accoppiamento | > 1000 | ||||
| Forza anti-tiratura (N) | > 70 | ||||
| Intervallo di temperatura (°C) | -40~+80 | ||||
FC/APC Single Pigtails Specifica:
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| Intercambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 45 | ≥ 50 | ≥ 60 |
| MM | dB | ≥ 36(Connettore APC esclusivo) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
FC Informazioni sull'ordine:
| OFC | - X. | - XX | - XX | - XX | - XX | - XX |
| S: Simplex D: Duplex | FA:FC/APC FC:FC/UPC FP:FC/PC | FA:FC/APC FC:FC/UPC FP:FC/PC | 09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:altri | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modalità fibra | Tipo di connettore | Tipo di connettore | Diametro del cavo | Tipo di fibra | Lunghezza della fibra |
