Dettagli:
|
| Name di modello:: | Treccia per cavo a fibre ottiche | Modo della fibra: | Μm OS2 9/125 |
|---|---|---|---|
| Numero di fibre: | Simplex | Rivestimento del cavo: | PVC/LSZH/OFNP |
| Grado della fibra: | G.652.D/G.657.A1 | Lunghezza di cavo: | 1M, 2M, 3M, 20M, 100 MOr Customized |
| Colore del cavo: | Giallo, acqua, porpora, Violet Or Customized | Tipo della fibra: | Monomodale o misto |
| Raggio di curvatura minimo: | 30 mm/10 millimetro | Periodi accoppiamento: | >1000 |
| Evidenziare: | treccia della fibra OM3 di 1.5M,Treccia della fibra dell'acqua OM3,Treccia della fibra di G657A1 lc |
||

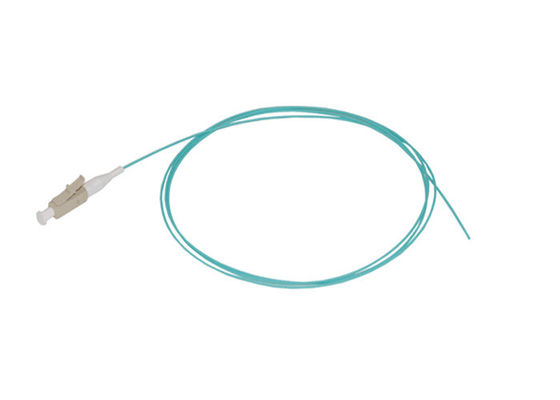

Treccia LC della fibra del peso leggero 1.5M G657A1 Aqua Multimode OM3
Informazioni di base:
Le trecce a fibra ottica di LC, compreso i tipi monomodali e misti, queste trecce della fibra di LC sono con i connettori premio del grado e con la l tipica cavi esterni del diametro di 0.9mm. Le trecce semplici della fibra di LC e collegare le trecce in duplex della fibra di LC sono disponibili, con i colori del cavo, il diametro differenti del cavo e tipi del rivestimento facoltativi.
È con progettazione di un pezzo della prova di tirate e della costruzione. Il LC è un rendimento elevato a basso costo ma, che gli rende uno dei cavi più popolari. Assicuriamo il 9/125 monomodale, il 50/125 misto e i 62.5/125 tipi misti cavi a fibra ottica della treccia di LC. Sono con i vari connettori dell'APC e di UPC rispettivamente. Le nostre trecce della fibra di LC sono disponibili in semplice o le versioni duplex, con progettano disponibile per il cliente.
Caratteristiche e benefici delle trecce di LC
Applicazioni delle trecce di singolo modo di SC/APC:
Parametri di &Technology di specificazione:
| Oggetto | MP (monomodale) | Millimetro (misto) | |||
| Tipo di cavo a fibre ottiche | G625D/G655/G6571A/G657A2 | OM1 | OM2/OM3/OM4 | ||
| Diametro della fibra (um) | 9/125 | 62.5/125 | 50/125 | ||
| L'IL (dB) | ≤0.3 | ≤0.1 | |||
| Tipo di cavo | Simplex, duplex, uscita | ||||
| Tipo del connettore | LC, SC, FC, ST, MU, MPO, MTRJ, D4, BACCANO, SMA, FDDI, ESCON ecc. |
||||
| Cavo OD (um) | 0.9/1.6/1.8/2.0/2.4/2.8/3.0 | ||||
| tipo del Fine-fronte | PC | UPC | APC | UPC | UPC |
| Attenuazione di riflessione (dB) | >45 | >55 | >60 | / | |
| prova di Inserzione-tirata (dB) | <0> | <0> | <0> | ||
| Intercambiabilità (dB) | <0> | <0> | <0> | ||
| Periodi accoppiamento | >1000 | ||||
| forza Anti-di tensione (n) | >70 | ||||
| Gamma di temperature (℃) | -40~+80 | ||||
Specificazione delle trecce della fibra di LC:
| Parametro | Unità | Indicizzi | |||
| Tipo del Fine-fronte | PC | UPC | APC | ||
| L'IL | dB | MP: ≤0.3; Millimetro ≤0.1 | |||
| Ripetibilità | dB | ≤0.1 | |||
| Intercambiabilità | dB | ≤0.2 | |||
| RL | MP | dB | ≥45 | ≥50 | ≥60 |
| Millimetro | dB | ≥36(connettore esclusivo dell'APC) | |||
| Periodi accoppiamento | >1000 | ||||
| Temperatura di funzionamento | ℃ | -40~ +80 | |||
Informazioni di ordinazione di LC:
| OFC | - X | - XX | - XX | - XX | - XX | - XX |
| S: D semplice: Duplex | LA: LC/APC LC: LC/UPC LP: LC/PC | LA: LC/APC LC: LC/UPC LP: LC/PC | 09:0.9mm 20:2.0mm 30:3.0mm | 0: G652D 1: 2:50/125 3:62.5/125 4 di G657A: altri | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modo della fibra | Tipo del connettore | Tipo del connettore | Diametro del cavo | Tipo della fibra | Lunghezza della fibra |
Più opzioni delle trecce a fibra ottica:
Come scegliere treccia a fibra ottica?
1) modo del cavo a fibre ottiche: Singolo modo o misto
Il modo di cavi della toppa della fibra indica come i raggi luminosi viaggiano all'interno della fibra. Ci sono i due modi del cavo a fibre ottiche: singoli modo e misto.
2) sceglie il giusto tipo del rivestimento del cavo (PVC/LSZH/OFNP/Armored)
Solitamente, ci sono tre tipi del rivestimento del cavo: Cloruro di polivinile (PVC), alogeno zero del fumo basso (LSZH) ed assemblea plenaria Nonconductive di fibra ottica (OFNP). Potete vedere là le caratteristiche nella la figura qui sotto e scegliere quello giusto per la vostra rete.
3) tipo del connettore: LC, Sc, st o altre
Ci sono molti tipi del connettore utilizzati nei cavi della toppa della fibra quali LC, Sc, la st, MTP o MPO elencati in questo articolo quanti tipi del connettore della fibra conoscete? Oltre a questi connettori, c'è un'la ultima progettazione del connettore ha chiamato il connettore del MDC, che permette all'più alta densità realizzabile del connettore consegnando un vantaggio 3X sopra un connettore standard di LC. I tipi differenti del connettore sono di inserire le interfacce differenti, in modo da dovreste affermare il tipo di interfaccia dei dispositivi che state utilizzando la prima volta.
4) sceglie il tipo polacco del connettore giusto (UPC/APC)
Poiché la perdita del connettore dell'APC è più bassa dei connettori di UPC, solitamente, la prestazione ottica dei connettori dell'APC è migliori dei connettori di UPC. Nel mercato corrente, i connettori dell'APC sono ampiamente usati nelle applicazioni quali FTTx, la rete ottica passiva (PON) ed il Wavelength Division Multiplexing (WDM) che sono più sensibili ad attenuazione di riflessione. Ma il connettore dell'APC è solitamente costoso che il connettore di UPC, in modo da dovreste pesare i pro - e - contro. Con quelle applicazioni che richiedono la segnalazione di fibra ottica di alta precisione, l'APC dovrebbe essere la prima considerazione, ma i sistemi digitali meno sensibili eseguiranno altrettanto bene facendo uso di UPC. Solitamente, il colore del connettore del cavo della toppa dell'APC è verde e della toppa di UPC il cavo è blu.
