Dettagli:
|
| Nome del modello: | Modulo ABS PLC Fibra Ottica Splitter 1x32 | Stile del pacchetto: | Modulo ABS |
|---|---|---|---|
| Tipo di configurazione: | 1x32 | Tipo di fibra: | G.657A1 monomodale |
| Tipo di connettore: | SC/APC | Diametro della fibra dell'ingresso/uscita: | 2.0 mm |
| Lunghezza della fibra di ingresso/uscita: | 1.5m | Rapporto di divisione: | 50/50. |
| Lunghezza d'onda del porto: | 1260 - 1650nm | Marcature in fibra ottica: | - Bianco, uscita - grigio introdotto, bianco, rosso, nero |
| Evidenziare: | separatore del cavo a fibre ottiche 1x32,Separatore ottico del modulo 1x32 dell'ABS,Separatore ottico di SC/APC 1x32 |
||

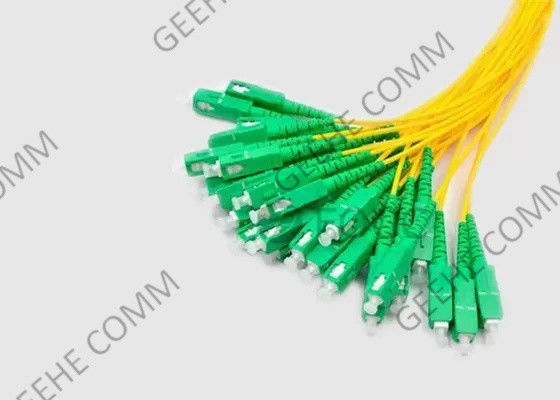

SC/APC Splice/Pigtailed ABS Module PLC Fibre Optic Splitter 1x32
Informazioni di base:
Lo splitter ABS a coda di porcellana è più comunemente utilizzato nelle reti PON. Fornisce la protezione completa per i componenti ottici interni e il cavo,e progettati per un'installazione comoda e affidabile, ma il suo volume è relativamente grande. È utilizzato principalmente per vari prodotti di connessione e distribuzione ((cassetta di distribuzione in fibra esterna) o armadi di rete.
Gli splitter PLC di Geehe presentano una bassa perdita di inserimento, una buona uniformità canale-canale e un basso PDL nell'intervallo di lunghezza d'onda da 1260 a 1650 nm.Per la massima robustezza della rete e i requisiti minimi di manutenzione, questi divisori sono progettati per funzionare su un ampio intervallo di temperatura adatto all'installazione esterna dell'impianto.Gli operatori di servizi possono estendere il servizio ai clienti sfruttando le reti ottiche passive che richiedono da 1 x 2 a 1 x 64 divisioni.
Modulo ABS PLC Caratteristiche e vantaggi:
Applicazione e norma:
Specifica e parametri
| Parametro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Lunghezza d'onda operativanm) | 1260~1650 | ||||||||||
| Intervallo di lunghezza d'onda della porta (nm) | 1310 ± 20,1490 ± 10 e 1550 ± 20 | ||||||||||
| Perdita di inserimento@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformità(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 0.3 | ||||||||||
| Perdita di ritorno @ 1310/1551 nm (dB) | ≤ 55 | ||||||||||
| Potenza di ingresso(mW) | 250 max | ||||||||||
| Temperatura di funzionamento(°C) | -40~+85°C | ||||||||||
| Temperatura di conservazione(°C) | -40~+85°C | ||||||||||
| Tipo di fibra |
Corning G657A1 |
||||||||||
Dimensioni del pacchetto ABS:
| W×H×L (mm) | Port | ||||
| 100x80x10 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 120x80x18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140x114x18 | 1x32 | 2x32 | 1x64 | ||
Informazioni sull'ordine:
| PLC- | AAA- | B- | CC- | D- | EE | FF- | GG |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 2=2,0 mm giacca Giacca da 3 = 3,0 mm |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | 2=2,0 mm giacca Giacca da 3 = 3,0 mm |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:senza connettore | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:senza connettore | |
| Configurazione | Tipo di fibra di ingresso | Lunghezza della fibra di ingresso | Lunghezza della fibra di uscita | Lunghezza della fibra di uscita | Collegamento di ingresso | Collegamento di uscita |
Altri 1×32 ABS PLC Splitter:
