Dettagli:
|
| Nome del modello: | Perdita di divisione della fibra ottica | Stile del pacchetto: | Modulo ABS |
|---|---|---|---|
| Tipo di configurazione: | 1×48 | Tipo di fibra: | G652D, G657A1, fibra G657A2 |
| Tipo di connettore: | SC/UPC | Perdita dipendente di polarizzazione: | ≤ 0,2 dB |
| Tipo della treccia: | Input - 0.9mm corto, Output - 0.9mm sciolto | Rapporto di divisione: | 50/50 di spaccatura (anche) |
| Lunghezza d'onda del porto: | 1260 - 1650nm | Attenuazione: | ≤ 7,4 dB |
| Evidenziare: | Separatore a fibra ottica misto G657,Separatore a fibra ottica misto del modulo dell'ABS,Separatore del plc della fibra dello Sc UPC 1×48 |
||

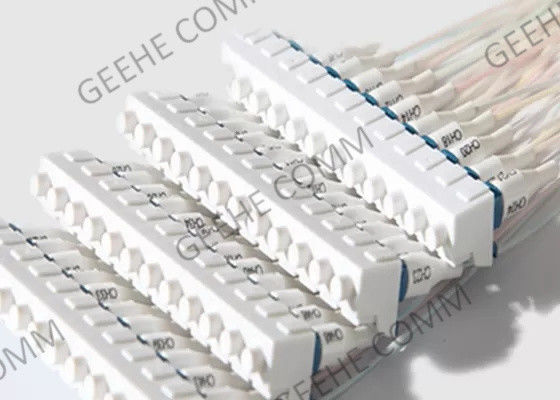

LC UPC 1×48 G657 Fibra ABS confezionata in multi-modo Fibra ottica Splitter perdita
Informazioni di base:
Il splitter ABS PLC supporta la protezione dei componenti interni, è adatto per un'installazione affidabile nella progettazione e produzione del sistema.
Moduli di divisione: 1X3, 3X3, 1X4, 1X8, 1X16, 1X32 e 2X4, 2X8, 2X16 e 2X32 sono disponibili.
Sono disponibili connettori:LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC e ST/UPC.
Modulo ABS PLC Caratteristiche e vantaggi:
Applicazione e norma:
Specifica e parametri
| Parametro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Lunghezza d'onda operativanm) | 1260~1650 | ||||||||||
| Intervallo di lunghezza d'onda della porta (nm) | 1310 ± 20,1490 ± 10 e 1550 ± 20 | ||||||||||
| Perdita di inserimento@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformità(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 0.3 | ||||||||||
| Perdita di ritorno @ 1310/1551 nm (dB) | ≤ 55 | ||||||||||
| Potenza di ingresso(mW) | 250 max | ||||||||||
| Temperatura di funzionamento(°C) | -40~+85°C | ||||||||||
| Temperatura di conservazione(°C) | -40~+85°C | ||||||||||
| Tipo di fibra |
Corning G657A1 |
||||||||||
Dimensioni del pacchetto ABS:
| W×H×L (mm) | Port | ||||
| 100x80x10 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 120x80x18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140x114x18 | 1x32 | 2x32 | 1x64 | ||
Informazioni sull'ordine:
| PLC- | AAA- | B- | CC- | D- | EE | FF- | GG |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 2=2,0 mm giacca Giacca da 3 = 3,0 mm |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | 2=2,0 mm giacca Giacca da 3 = 3,0 mm |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:senza connettore | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:senza connettore | |
| Configurazione | Tipo di fibra di ingresso | Lunghezza della fibra di ingresso | Lunghezza della fibra di uscita | Lunghezza della fibra di uscita | Collegamento di ingresso | Collegamento di uscita |
