Dettagli:
|
| Nome del modello: | 1×4 Splitter ottico passivo | Stile del pacchetto: | Modulo ABS |
|---|---|---|---|
| Tipo di configurazione: | 2x4 | Tipo di fibra: | G652D, G657A1, fibra G657A2 |
| Tipo di connettore: | FC/APC | Diametro della fibra dell'ingresso/uscita: | 2.0 mm |
| Lunghezza della fibra di ingresso/uscita: | 1.5m | Rapporto di divisione: | 50/50 di spaccatura (anche) |
| Lunghezza d'onda del porto: | 1260 - 1650nm | Marcature in fibra ottica: | - Bianco, uscita - grigio introdotto, bianco, rosso, nero |
| Evidenziare: | Separatore ottico monomodale di FC UPC,separatore a fibra ottica 1×4,separatore a fibra ottica 1×4 del contenitore di ABS di FTTH |
||

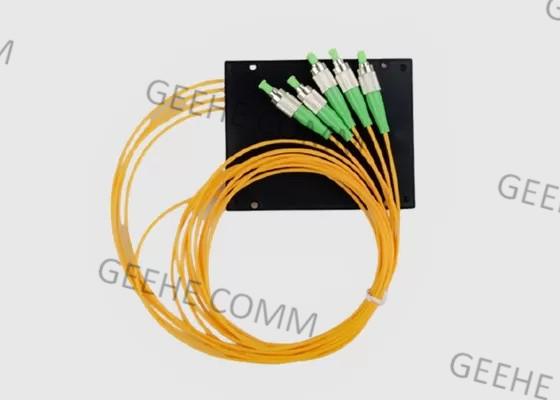

FC UPC Single Mode ABS box CATV FTTH Splitter Fibra ottica 1×4
Informazioni di base
Gli splitter a fibra sono come gli amplificatori di distribuzione, in quanto sputano un segnale in entrata in più percorsi identici.Questi sono dispositivi passivi e non richiedono energia e a differenza degli amplificatori di distribuzione elettrica questi non aumentano la forza del segnale, in effetti, fanno il contrario, la potenza del segnale in entrata è divisa nelle uscite con conseguente riduzione della forza del segnale.
PLC - Planar Lightwave Circuit Usato per dividere i segnali ottici in più porte.Il numero di porte di uscita è personalizzato per richiesta del clienteL'accoppiatore FBT supporta una vasta gamma di lunghezze d'onda continue e si applica solo a SMF.
Modulo ABS PLC Caratteristiche e vantaggi:
Applicazione e norma:
Specifica e parametri
| Parametro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Lunghezza d'onda operativanm) | 1260~1650 | ||||||||||
| Intervallo di lunghezza d'onda della porta (nm) | 1310 ± 20,1490 ± 10 e 1550 ± 20 | ||||||||||
| Perdita di inserimento@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformità(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 0.3 | ||||||||||
| Perdita di ritorno @ 1310/1551 nm (dB) | ≤ 55 | ||||||||||
| Potenza di ingresso(mW) | 250 max | ||||||||||
| Temperatura di funzionamento(°C) | -40~+85°C | ||||||||||
| Temperatura di conservazione(°C) | -40~+85°C | ||||||||||
| Tipo di fibra |
Corning G657A1 |
||||||||||
Dimensioni del pacchetto ABS:
| W×H×L (mm) | Port | ||||
| 100x80x10 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 120x80x18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140x114x18 | 1x32 | 2x32 | 1x64 | ||
Informazioni sull'ordine:
| PLC- | AAA- | B- | CC- | D- | EE | FF- | GG |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 2=2,0 mm giacca Giacca da 3 = 3,0 mm |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | 2=2,0 mm giacca Giacca da 3 = 3,0 mm |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:senza connettore | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:senza connettore | |
| Configurazione | Tipo di fibra di ingresso | Lunghezza della fibra di ingresso | Lunghezza della fibra di uscita | Lunghezza della fibra di uscita | Collegamento di ingresso | Collegamento di uscita |
Pacco ABS PLC Splitter:
Servizio di comunicazione:
1) Alta stabilità ambientale
Basse perdite di inserimento, basse perdite dipendenti dalla polarizzazione, basso riflesso posteriore e buona uniformità
2) Struttura compatta
Piccole dimensioni, può essere installato direttamente in una varietà di scatola di trasferimento e solo occupare poco spazio
3) Controllo della qualità rigoroso
Garantiamo che ogni prodotto nelle mani dei clienti è soggetto a rigorosi standard di test
4) Audit di fabbrica
Collaboriamo con marchi famosi e clienti giapponesi, con 15 anni di esperienza di ispezione di fabbrica e familiarizzare con l'intero processo di ispezione da SGS
5) Giovane squadra
I team di vendita sono ragazzi e ragazze anni '90, con l'energia e la passione per il loro lavoro e il servizio bene per ogni cliente.
