Dettagli:
|
| Nome del modello: | Splitter per PLC ottico passivo | Tipo di fibra: | G657A O G652D |
|---|---|---|---|
| Moduli di fibra: | MP, MILLIMETRO | Rapporto di scissione: | 1x2, 1x4, 1x8, 1x16, 1x32, 1x64, 2x2, 2x4, 2x8, 2x16, 2x32, 2x36 |
| Lunghezza d'onda operativa: | 1260 a 1650 Nm | Colore: | Bianco e colorato |
| Lunghezza della fibra: | Length1M su misura, 1.5M, 2M, 2.5M, abitudine | Collegamento: | LC/UPC |
| Lunghezza d'onda: | 1310-1550nm | Pacco: | Tubo in acciaio, scatola nera in ABS |
| Evidenziare: | separatore ottico dello SpA di 2x4 Blockless,separatore ottico dello SpA di passivo di FTTH,separatore ottico basso dello SpA di perdita di inserzione |
||

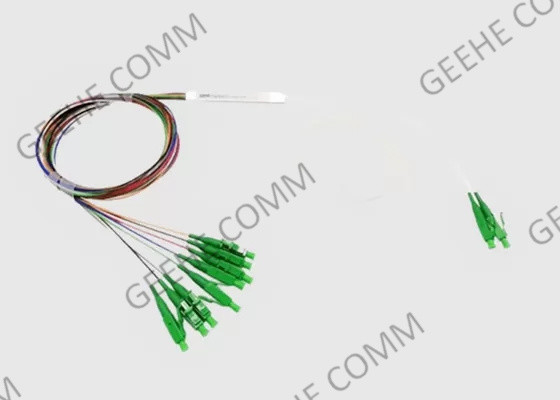

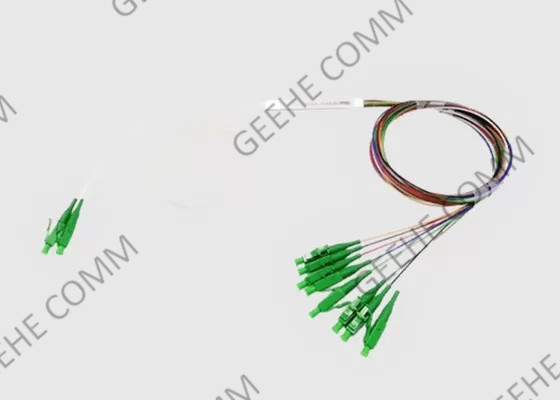

FTTH Insertion Loss 2x4 Splitter PLC ottico passivo senza blocchi
Informazioni di base su Splitter ottico:
Gli splitter ottici planari (PLC) sono componenti di fibra ottica passiva, che forniscono la divisione di potenza del segnale ottico in ingresso.chip di divisione di potenzaLe tre parti devono essere assemblate con un'alta precisione per garantire i migliori parametri di trasmissione possibili:una bassa perdita di inserimento per ogni canale (minimo IL in ritardo rispetto ai valori teorici), perdita di rendimento elevata,elevata uniformità dei parametri di trasmissione per tutti i canali nell'intervallo delle lunghezze d'onda da 1260 a 1650 nm (rispettivamente prevedono parametri di trasmissione indipendentemente dalla lunghezza d'onda), per temperature comprese tra -40°C e +85°C e per tutti gli stati di polarizzazione del segnale ottico trasmesso.
Splitter ottico Gli splitter ottici sono necessari per il passaggio di segnali ottici a più abbonati.I tipi più comuni di splitter sono PLC (splitters che sono incisi su un wafer) e fusi (fibre spliced)Gli splitter ottici dividono un segnale simmetricamente e sono spesso utilizzati nelle reti FTTx e PON.
Caratteristiche e vantaggi del divisore ottico:
Applicazione e norma:
Specifica e parametri
| Parametro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Lunghezza d'onda operativanm) | 1260~1650 | ||||||||||
| Intervallo di lunghezza d'onda della porta (nm) | 1310 ± 20,1490 ± 10 e 1550 ± 20 | ||||||||||
| Perdita di inserimento@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformità(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 0.3 | ||||||||||
| Perdita di ritorno @ 1310/1551 nm (dB) | ≤ 55 | ||||||||||
| Potenza di ingresso(mW) | 250 max | ||||||||||
| Temperatura di funzionamento(°C) | -40~+85°C | ||||||||||
| Temperatura di conservazione(°C) | -40~+85°C | ||||||||||
| Tipo di fibra | Corning G657A1 | ||||||||||
Dimensioni del pacchetto del divisore ottico:
| WxHxD(mm) | Port | ||||
| 60x4x4 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 60x12x4 | 1x16 | 2x16 | |||
| 80x12x6 | 1x32 | 2x32 | |||
| 100x40x6 | 1x64 | ||||
Informazioni sull'ordine:
| PLC | AAA | B | CC | D | EE | FF | GG |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 1=900μm di larghezza | 05=0,5m 10=1,0m 15=1,5m 20=2,5m | 1=900μm di larghezza | 05=0,5m 10=1,0m 15=1,5m 20=2,5m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:senza connettore | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:senza connettore | |
| Configurazione | Tipo di fibra di ingresso | Lunghezza della fibra di ingresso | Lunghezza della fibra di uscita | Fibra di uscita | Collegamento di ingresso | Collegamento di uscita |
Splitter ottico Spedizione:
Si noti che ci sono restrizioni su alcuni prodotti e che alcuni prodotti non possono essere spediti in destinazioni internazionali.
Quando effettui un ordine, stimeremo le date di spedizione e consegna per te in base alla disponibilità degli articoli e alle opzioni di spedizione che scegli.A seconda del fornitore di spedizione scelto.
Si prega di notare anche che le tariffe di spedizione per molti articoli che vendiamo sono basate sul peso. Il peso di qualsiasi articolo può essere trovato sulla sua pagina dettaglio. Per riflettere le politiche delle compagnie di spedizione che usiamo,tutti i pesi verranno arrotondati al primo chilo.
Linea di produzione di divisori ottici di Geehe Factory:
