Dettagli:
|
| Nome del modello: | ABS PLC Splitter 1×16 Splitter ottici | Stile del pacchetto: | Modulo ABS |
|---|---|---|---|
| Tipo di configurazione: | 1 × 16 | Tipo di fibra: | G652D, G657A1, fibra G657A2 |
| Tipo di connettore: | SC/APC | Diametro della fibra dell'ingresso/uscita: | 2.0 mm |
| Lunghezza della fibra di ingresso/uscita: | 1.5m | Rapporto di divisione: | 50/50 di spaccatura (anche) |
| Lunghezza d'onda del porto: | 1260 - 1650nm | Marcature in fibra ottica: | - Bianco, uscita - grigio introdotto, bianco, rosso, nero |
| Evidenziare: | separatore dello SpA dell'ABS di 2.0mm,Separatore dello SpA dell'ABS 1×16,Sc APC del separatore dello SpA 1×16 |
||
Conrning Fibre 2.0mm ABS PLC Splitter 1×16 Splitters ottici SC APC
Informazioni di base:
I splitter per circuito di onde luminose planare (PLC) 1xN e 2XN si basano sulla tecnologia di deposizione chimica di vapore plasmatico (P-CVD) e sul suo processo di fabbricazione brevettato per fornire un carattere ottico stabile.1xN e 2XN Splitter hanno specifiche di prestazioni garantite e un'elevata affidabilità che superano i requisiti di Telcordia ed è su misura per diverse applicazioni e mercati.
Lo splitter PLC è utilizzato in sviluppi FTTX, reti PON, collegamenti CATV e distribuzione di segnali ottici.Tutti i prodotti soddisfano i requisiti GR-1209-CORE-2001 e GR-1221-CORE-1999.
1×16 ABS Modulo PLC Caratteristiche e vantaggi:
1×16 Fibra ottica Splitter Applicazione&Standard:
Specifica e parametri
| Parametro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Lunghezza d'onda operativanm) | 1260~1650 | ||||||||||
| Intervallo di lunghezza d'onda della porta (nm) | 1310 ± 20,1490 ± 10 e 1550 ± 20 | ||||||||||
| Perdita di inserimento@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformità(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 0.3 | ||||||||||
| Perdita di ritorno @ 1310/1551 nm (dB) | ≤ 55 | ||||||||||
| Potenza di ingresso(mW) | 250 max | ||||||||||
| Temperatura di funzionamento(°C) | -40~+85°C | ||||||||||
| Temperatura di conservazione(°C) | -40~+85°C | ||||||||||
| Tipo di fibra |
Corning G657A1 |
||||||||||
1×16 Fibre Splitter ABS Dimensioni del pacchetto:
| W×H×L (mm) | Port | ||||
| 100x80x10 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 120x80x18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140x114x18 | 1x32 | 2x32 | 1x64 | ||
Informazioni sull'ordine:
| PLC- | AAA- | B- | CC- | D- | EE | FF- | GG |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 2=2,0 mm giacca Giacca da 3 = 3,0 mm |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | 2=2,0 mm giacca Giacca da 3 = 3,0 mm |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:senza connettore | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:senza connettore | |
| Configurazione | Tipo di fibra di ingresso | Lunghezza della fibra di ingresso | Lunghezza della fibra di uscita | Lunghezza della fibra di uscita | Collegamento di ingresso | Collegamento di uscita |

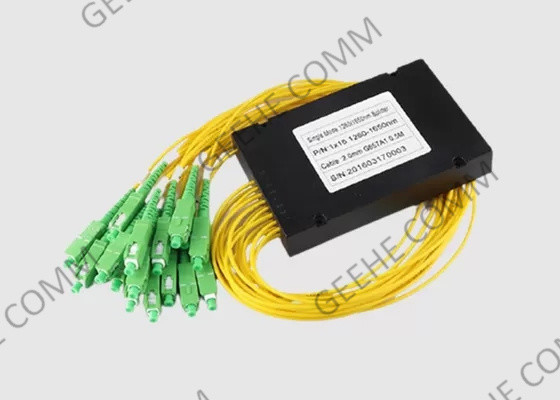

1×16 ABS PLC Splitter Package:
Servizio Geehe:
1) Alta stabilità ambientale
Basse perdite di inserimento, basse perdite dipendenti dalla polarizzazione, basso riflesso posteriore e buona uniformità
2) Struttura compatta
Piccole dimensioni, può essere installato direttamente in una varietà di scatola di trasferimento e solo occupare poco spazio
3) Controllo della qualità rigoroso
Garantiamo che ogni prodotto nelle mani dei clienti è soggetto a rigorosi standard di test
4) Audit di fabbrica
Collaboriamo con marchi famosi e clienti giapponesi, con 15 anni di esperienza di ispezione di fabbrica e familiarizzare con l'intero processo di ispezione da SGS
