Dettagli:
|
| Name di modello: | Fibra ottica dei connettori di Mpo | Il centro della fibra: | i 8 centri, i 12 centri o i 24 centri |
|---|---|---|---|
| Diametro della fibra: | 3.0MM | Tipo del connettore: | MTP, MPO, MTP (Elite), MPO (Elite) |
| Colore del rivestimento: | Beige / Aqua / verde / giallo, etc | Materiale del rivestimento della fibra: | Colonna montante (OFNR), assemblea plenaria (OFNP), LSZH |
| Lunghezza della fibra: | 1m o come vostre richieste | Tipo della fibra: | Singolo modo (OM3, OM4, OM5 sono facoltativi) |
| Lunghezza d'onda: | 850nm/1310nm/1550nm | Applicazione: | Amplificatori ottici, laser della fibra |
| Evidenziare: | Cavo a fibre ottiche di OM3 MPO,Cavo a fibre ottiche di LSZH MPO,OM3 cavo a fibre ottiche di mpo 12 |
||

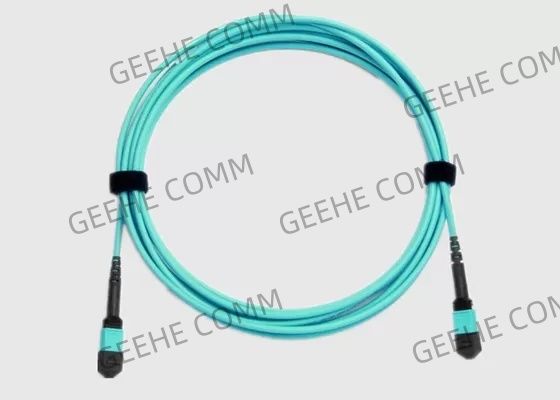

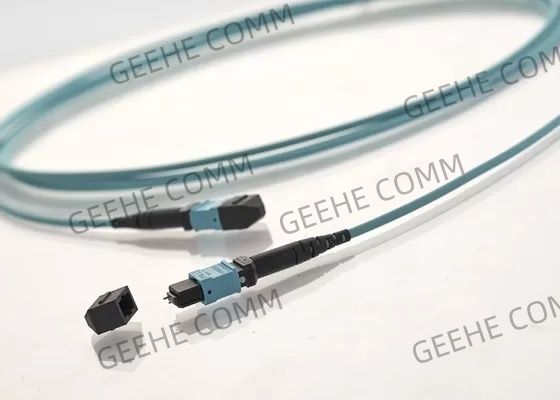

Un maschio dei 12 centri alla fibra ottica femminile dei connettori di OM3 MPO
Descrizione sommaria:
* tipo di perdita di inserzione disponibile nella norma, elite/con poche perdite
* numero di fibre disponibile in 8, 12, 24, i 48 centri
* tipo del connettore di MTP/MPO disponibile in: Maschio, femminile, maschio alla femmina
* tipo della fibra disponibile nel MP (G652D, G657A1, G657A2), millimetro (OM3, OM4)
* tipo del rivestimento del cavo disponibile in OFNR, LSZH, OFNP
* i tipi del connettore della Multi-fibra sono disponibili in MTP, MPO con il tipo di lucidatura del PC o dell'APC
* lunghezza di cavo disponibile in 1 - 999 metri, personalizzazione
* tipo di cavo disponibile nel giro, nastro
* migliori e semplifichi il percorso della fibra, spazio della gestione della fibra di diminuzione
* si conforma a IEC-61754-7; EIA/TIA-604-5 (norme di FOCIS 5).
Benefici principali di Features&:
* connettore di MPO con lo stivale ad angolo
* ideale per il giro, l'ovale e l'assemblea di cavo a fibre ottiche nuda del nastro
* L'IL ad alto rendimento & RL
* l'alloggio può essere rimosso per ripulire
* può essere disinserito dall'adattatore con la linguetta in opposizione
* disponibile per 45 gradi, 90 gradi e lo stivale flessibile
* alta resistenza meccanica e termica
Specifiche e parametro:
Prestazione a fibra ottica:
| Connettore di MPO | MP standard | MP con poche perdite | Millimetro standard | Millimetro con poche perdite | |
| Perdita di inserzione | Tipico (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Massimo (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Attenuazione di riflessione (dB) | ≥60 per l'APC (una lucidatura di 8 angoli) | ≥20 per il PC | |||
| ≥50 per il PC | — | ||||
| Maschio/femminile (dB) | Maschio: con i perni, femminili: senza perni | ||||
| Resistenza alla trazione (dB) | ≤0.3 (66N massimo) | ||||
| Vibrazione (dB) | ≤0.3 (10-55Hz) | ||||
| Ciclo termico (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Parametro geometrico del fine-fronte:
| Oggetto | Spec. | ||||
| MP | Millimetro | ||||
| RX (millimetro) | MIN 2000 | ||||
| Relè (millimetro) | MIN 5 | ||||
| Altezza della fibra (nanometro) | 1000-3500 | ||||
| Differenza di massimo. Altezza tutta (nanometro) | Max: 500 | ||||
| Differenza di massimo. Registrazione di altezza (nanometro) | Max: 300 | ||||
| Angolo dell'ascissa (°) | -0,2 ~ 0,2 | ||||
| Angolo dell'asse y (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 | -0,2 ~ 0,2 | |||
| Immersione del centro | N/A | -100 ~ 200 | |||
Informazioni di ordinazione:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 | LZ: LSZH Il NP: OFNP NR: OFNR | FF: MPO /MPO (femmina alla femmina) MF: MPO/MPO (maschio ad una femmina) Millimetro: MPO/MPO (maschio a maschio) | L: Con poche perdite B: Perdita standard | il centro 12:1×12 il centro 48:4×12 il centro 72:6×12 il centro 96:8×12 | : TIA568 attraverso tipo B: Tipo di inverso TIA568 C: TIA568 inter tipo | 5M a 50M | |
| Tipo di genere | Abitazione del colore | Puntale | Norma di perdita del connettore | I centri della fibra | Polarità | Lunghezza della fibra |
Applicazione:
Applicazioni & norme collegate
Cavi del tronco di matrice
Allini la fibra per scegliere i fanouts e le cassette della fibra
Alto accesso del bordo della scheda di densità della fibra
Collegamenti interframe di commutazione ottica

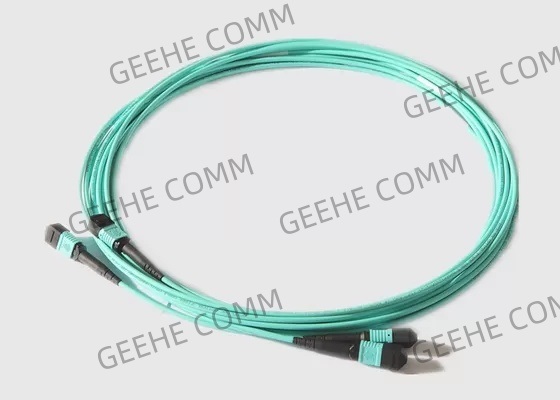

Immagine di MPO:
