Dettagli:
|
| Nome modello: | Cavo di breakout in fibra 8 x LC | Nucleo in fibra: | 8 core, 12 core o 24 core |
|---|---|---|---|
| Diametro della fibra: | 0,9 mm, 2,0 mm, 3,0 mm | Connettore 1: | Femmina MTP/MPO |
| Connettore 2: | 8 x lc | Giacca: | Colonna montante (OFNR), assemblea plenaria (OFNP), LSZH |
| Lunghezza della fibra: | 2m o come vostre richieste | Tipo di fibra: | Modalità singola (OM3, OM4, OM5 sono opzionali) |
| Lunghezza d'onda: | 850nm/1310nm/1550nm | Forma materiale: | Filo rotondo |
| Evidenziare: | cavo di sblocco della fibra di 8 x LC,Cavo di sblocco della fibra di 2.0MM,Cavo a fibre ottiche di sblocco di 2.0MM |
||

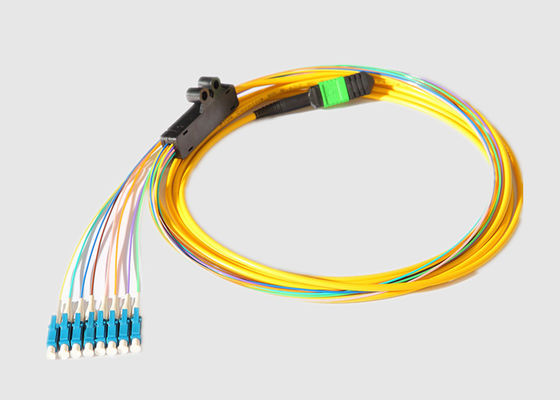

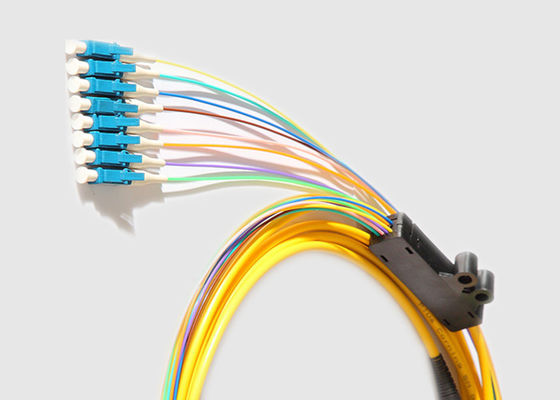

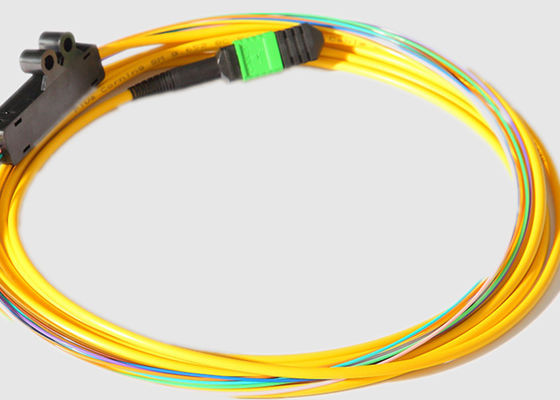

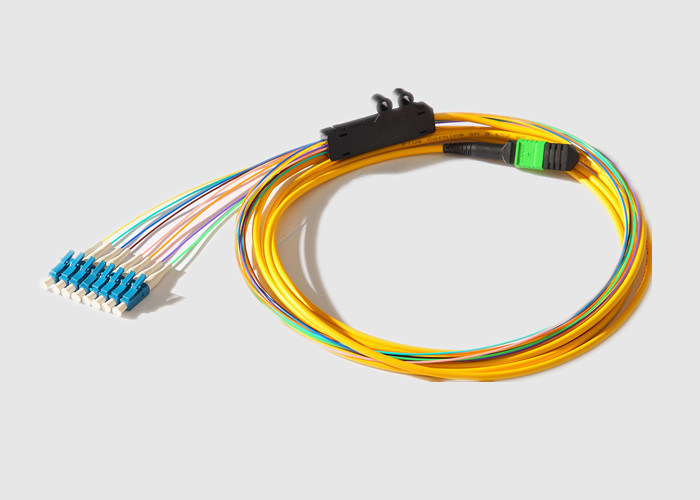

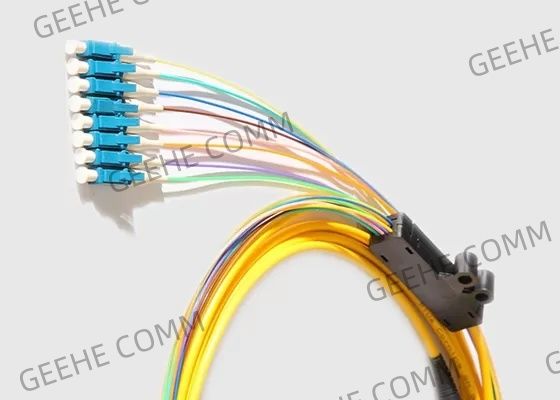

Modulo singolo 8F Core 2.0MM 40G MPO a 8 x LC Fiber Breakout Cable
Informazioni di base:
Con questo cavo di fibra MTP/MPO, siete pronti per la distribuzione in qualsiasi modalità singola 9/125 MTP/MPO o rete fibra standard.
I cavi singlemode 9/125 sono meglio utilizzati per lunghe corse di cavi e i connettori push-on li tengono saldamente in posizione.
L'industria delle comunicazioni si sta muovendo verso media e dati di qualità superiore e per soddisfare le richieste dei clienti è necessario un volume maggiore di fibre.I connettori MPO consentono a una rete di consolidare grandi quantità di fili di fibra in un connettore compatto. Soprattutto utile nella migrazione da 10G a 40G e 100G velocità di trasferimento dati.
Caratteristiche e vantaggi:
Specificità e parametro:
Performance del cavo a fibra ottica MPO:
| Collegamento MPO | Standard Sm | Basse perdite Sm | Numero standard mm | Basse perdite | |
| Perdita di inserimento | Tipico (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Massimo ((dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Perdita di ritorno (dB) | ≥ 60 per APC (8 lucidatura angolare) |
≥ 20 per PC | |||
| ≥ 50 per PC | ️ | ||||
| Maschio/Femmina ((dB) | Maschio: con gli spilli, femmina: senza spilli | ||||
| Resistenza alla trazione (dB) | ≤ 0,3 (massimo 66N) | ||||
| Vibrazione (dB) | ≤ 0,3 (da 10 a 55 Hz) | ||||
| Ciclo termico (dB) | ≤ 0,3 (-40 ~ 75 °C, 21 cicli) | ||||
Parametro geometrico della faccia finale:
| Articolo | Specificità | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | Min 5 | ||||
| Altezza della fibra (nm) | 1000-3500 | ||||
| Differenze massime, altezza totale (nm) | Max: 500 | ||||
| Differenza massima di altezza (nm) | Max: 300 | ||||
| L'angolo dell'asse X (°) | -0,2 ~ 0.2 | ||||
| L'angolo dell'asse Y (°) | PC: -0,2 ~ 0.2 APC: 7,8 ~ 8.2 |
-0,2 ~ 0.2 | |||
| Dip core | N/A | -100 ~ 200 | |||
Informazioni sull'ordine:
| MPO | - XX | - XX | - XX | - X. | - XX | - X. | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO/MPO (da donna a donna) MF: MPO/MPO (maschio per femmina) MM: MPO/MPO (da uomo a uomo) |
L: Basse perdite B: Perdite standard |
121 × 12 nuclei 484 × 12 nuclei 72:6×12 core 96:8×12 core |
A: TIA568 tipo di trasmissione B: TIA568 Tipo inverso C: tipo incrociato TIA568 |
5M a 50M |
|
| Tipo di sesso | Colore dell'alloggiamento | Ferrule | Standard di perdita dei connettori | Cuori di fibre | Polarità | Lunghezza della fibra |
Applicazione del cordone MPO a LC:
Il pacchetto MPO/LC:
