Dettagli:
|
| Nome modello: | Fibra MPO | Nucleo in fibra: | 8 core, 12 core o 24 core |
|---|---|---|---|
| Giacca OD: | 3,0 mm | Tipo di connettore: | MTP, MPO, MTP (elite), MPO (elite) |
| Colore della giacca: | Beige/aqua/verde/giallo, ecc | Materiale di giacca in fibra: | Colonna montante (OFNR), assemblea plenaria (OFNP), LSZH |
| Lunghezza della fibra: | 1 m o come richiesta | Tipo di fibra: | Modalità singola (OM3, OM4, OM5 sono opzionali) |
| Distanza Ethernet 10G: | 400 m a 850nm | distanza di Ethernet 40/100G: | 150m a 850nm |
| Evidenziare: | cavo del tronco di 16F MPO,cavo del tronco di 40G MPO,cavo del tronco di 2M MPO |
||

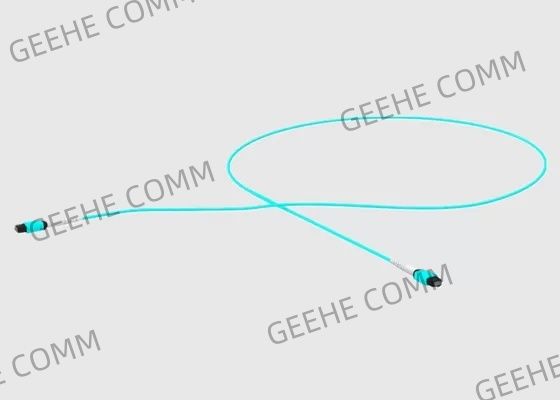

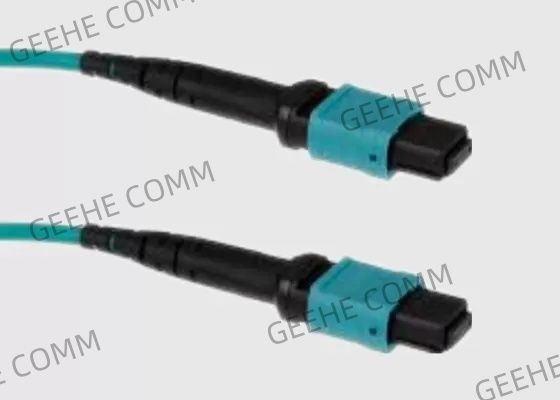

16F MPO Cavo tronco pre-terminato 2M 40G Fibra MPO a bassa perdita di inserimento
Informazioni di base:
Un cavo tronco pre-terminato MPO 16F è utilizzato principalmente per la connessione della fibra ottica tra le aree HDA e EDA nel data center.può soddisfare pienamente i severi requisiti della rete di trasmissione 400G con basse perdite di inserimentoInoltre, può essere compatibile verso il basso con la trasmissione 100G, 40G, 25G, 10G utilizzando il cavo di distribuzione e il modulo MPO-LC.
Il nostro cavo tronco 16F è basato sulla fibra 16F che riduce la complessità dell'installazione e della distribuzione e raggiunge il 100% di utilizzo del cavo a fibra,tutti i prodotti soddisfano le norme pertinenti delle politiche ambientali, protezione ambientale e ritardante di fiamme.
Caratteristiche principali:
Specifiche e parametro:
16F Performance della fibra ottica MPO:
| Collegamento MPO | Standard Sm | Basse perdite Sm | Numero standard mm | Basse perdite | |
| Perdita di inserimento | Tipico (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Massimo ((dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Perdita di ritorno (dB) | ≥ 60 per APC (8 lucidatura angolare) |
≥ 20 per PC | |||
| ≥ 50 per PC | ️ | ||||

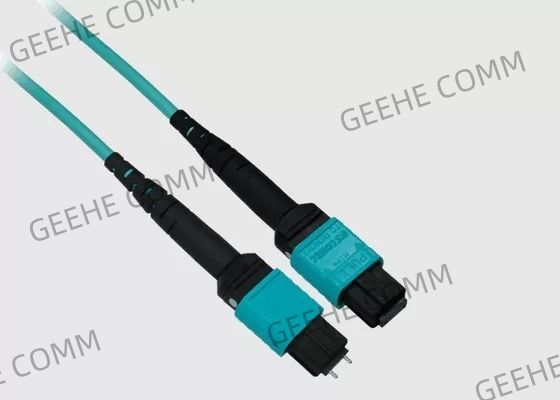

| Maschio/Femmina ((dB) | Maschio: con gli spilli, femmina: senza spilli | ||||
| Resistenza alla trazione (dB) | ≤ 0,3 (massimo 66N) | ||||
| Vibrazione (dB) | ≤ 0,3 (da 10 a 55 Hz) | ||||
| Ciclo termico (dB) | ≤ 0,3 (-40 ~ 75 °C, 21 cicli) | ||||
Parametro geometrico della faccia finale:
| Articolo | Specificità | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | Min 5 | ||||
| Altezza della fibra (nm) | 1000-3500 | ||||
| Differenze massime, altezza totale (nm) | Max: 500 | ||||
| Differenza massima di altezza (nm) | Max: 300 | ||||
| L'angolo dell'asse X (°) | -0,2 ~ 0.2 | ||||
| L'angolo dell'asse Y (°) | PC: -0,2 ~ 0.2 APC: 7,8 ~ 8.2 |
-0,2 ~ 0.2 | |||
| Dip core | N/A | -100 ~ 200 | |||
Informazioni sull'ordine:
| MPO | - XX | - XX | - XX | - X. | - XX | - X. | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO/MPO (da donna a donna) MF: MPO/MPO (maschio per femmina) MM: MPO/MPO (da uomo a uomo) |
L: Basse perdite B: Perdite standard |
121 × 12 nuclei 484 × 12 nuclei 72:6×12 core 96:8×12 core |
A: TIA568 tipo di trasmissione B: TIA568 Tipo inverso C: tipo incrociato TIA568 |
5M a 50M |
|
| Tipo di sesso | Colore dell'alloggiamento | Ferrule | Standard di perdita dei connettori | Cuori di fibre | Polarità | Lunghezza della fibra |
Applicazione:
