Dettagli:
|
| Name di modello: | MPO al cavo a fibre ottiche di uscita 12 di LC | Modo della fibra: | Modo singolo, multi modo |
|---|---|---|---|
| Rivestimento OD: | 0.9mm | Tipo del connettore: | MPO a LC |
| Colore del rivestimento: | Variopinto: Magenta/beige/acqua/verde/giallo, rosso, ecc | Lunghezza d'onda: | 850/1300nm |
| Lunghezza della fibra: | 1m, 3m, 5m o OEM | Raggio di curvatura minimo: | 7.5mm |
| distanza di Ethernet 10G: | 400m a 850nm | distanza di Ethernet 40/100G: | 150m a 850nm |
| Evidenziare: | 0.9mm MPO al cavo di sblocco di LC,I 12 centri MPO al cavo di sblocco di LC,Multi modo MPO al cavo di sblocco di LC |
||

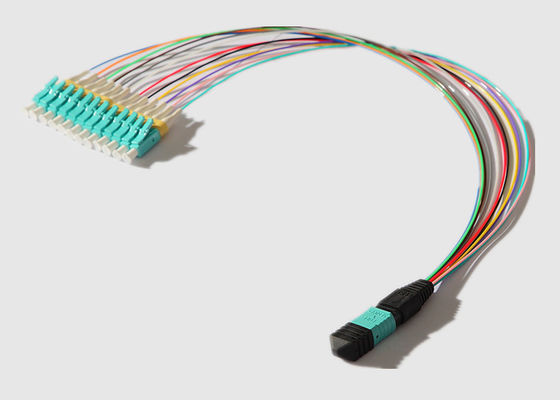

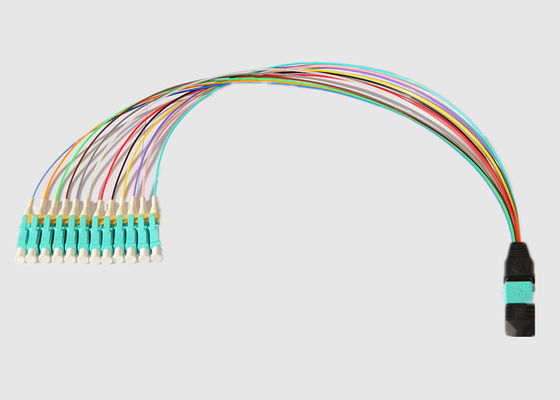

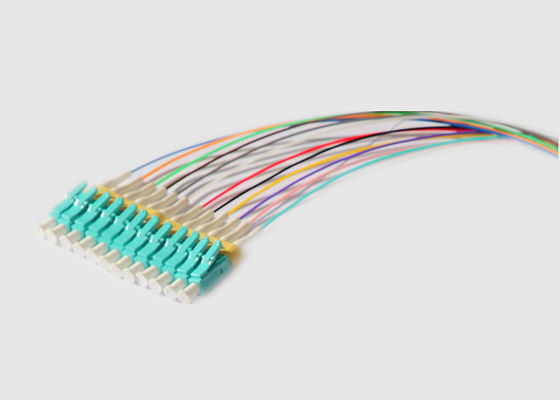

Multi modo 0.9mm i 12 centri OFNR MPO al cavo a fibre ottiche di uscita 12 di LC
Informazioni di base:
I cavi a fibre ottiche di MPO 12 sono più comunemente usati stabilire un collegamento fra due quadri d'interconnessione di fibra ad alta densità per consolidare le fibre. I connettori di MPO possono consegnare dozzine di fili della fibra contenuti all'interno di singola unità. Le applicazioni alternative comprendono l'installazione del collegamento 40G (40GBASE-SR4) fra un insieme dei ricetrasmettitori di QSFP+.
MPO su un'estremità in 8, 12, o 24 interfacce della fibra, con LC semplice o i connettori duplex, anche disponibili nei modi differenti della fibra compreso monomodale (OS2) & misto (OM1 ~ OM5) con i colori, i materiali e la lunghezza su misura.
Features&Benefits:
Specifiche e parametro:
Prestazione a fibra ottica di MPO:
| Connettore di MPO | MP standard | MP con poche perdite | Millimetro standard | Millimetro con poche perdite | |
| Perdita di inserzione | Tipico (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Massimo (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Attenuazione di riflessione (dB) | ≥60 per l'APC (una lucidatura di 8 angoli) |
≥20 per il PC | |||
| ≥50 per il PC | — | ||||
| Maschio/femminile (dB) | Maschio: con i perni, femminili: senza perni | ||||
| Resistenza alla trazione (dB) | ≤0.3 (66N massimo) | ||||
| Vibrazione (dB) | ≤0.3 (10-55Hz) | ||||
| Ciclo termico (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Parametro geometrico del fine-fronte:
| Oggetto | Spec. | ||||
| MP | Millimetro | ||||
| RX (millimetro) | MIN 2000 | ||||
| Relè (millimetro) | MIN 5 | ||||
| Altezza della fibra (nanometro) | 1000-3500 | ||||
| Differenza di massimo. Altezza tutta (nanometro) | Max: 500 | ||||
| Differenza di massimo. Registrazione di altezza (nanometro) | Max: 300 | ||||
| Angolo dell'ascissa (°) | -0,2 ~ 0,2 | ||||
| Angolo dell'asse y (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Immersione del centro | N/A | -100 ~ 200 | |||
Informazioni di ordinazione:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH Il NP: OFNP NR: OFNR |
FF: MPO /MPO (femmina alla femmina) MF: MPO/MPO (maschio ad una femmina) Millimetro: MPO/MPO (maschio a maschio) |
L: Con poche perdite B: Perdita standard |
il centro 12:1×12 il centro 48:4×12 il centro 72:6×12 il centro 96:8×12 |
: TIA568 attraverso tipo B: Tipo di inverso TIA568 C: TIA568 inter tipo |
5M a 50M |
|
| Tipo di genere | Abitazione del colore | Puntale | Norma di perdita del connettore | I centri della fibra | Polarità | Lunghezza della fibra |
MPO all'applicazione del cavo di toppa della fibra di Lc:
Più MPO ai cavi di toppa della fibra di Lc:
Conformità delle norme di Geehe:
