Dettagli:
|
| Nome modello: | Cavi a 8 fibre multimodali MPO | Nucleo in fibra: | 8 core, 12 core o 24 core |
|---|---|---|---|
| Diametro della fibra: | 3,0 mm | Tipo di connettore: | MTP, MPO, MTP (elite), MPO (elite) |
| Colore della giacca: | Beige/aqua/verde/giallo, ecc | Materiale di giacca in fibra: | Colonna montante (OFNR), assemblea plenaria (OFNP), LSZH |
| Isolamento: | Plenum, riser | Tipo di fibra: | MOULIT MODE (OM3, OM4, OM5 sono opzionali) |
| Lunghezza d'onda: | 850nm/1310nm/1550nm | Lunghezza del gruppo cavo: | Da 1 a 150 metri |
| Evidenziare: | cavo a fibre ottiche di 10m MPO,mpo 10m al cavo di mpo,mpo 100G al cavo di mpo |
||

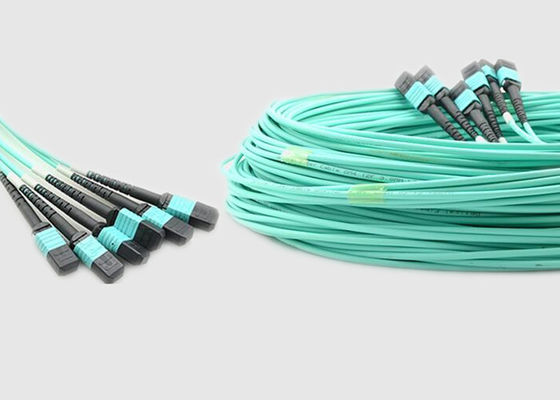

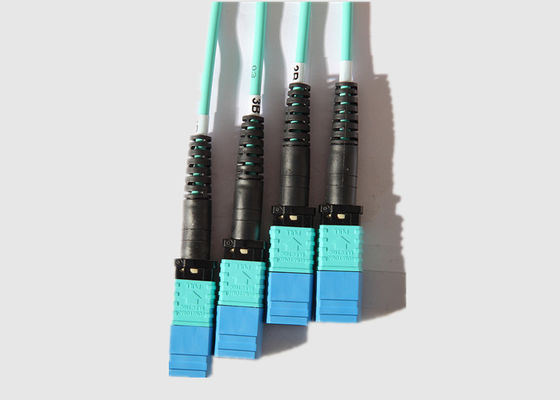

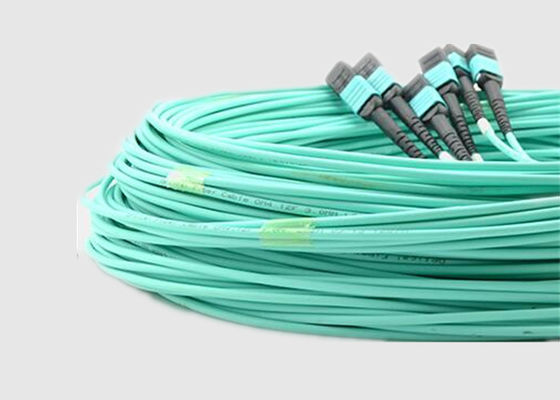

Cavi MPO-MPO Multimodali da 100G OM4 Standard da 10 metri, Pre-Terminati
Punti di forza del cavo MPO a MPO:
* Tipo di perdita di inserzione disponibile in Standard, Elite / Bassa perdita
* Numero di fibre disponibile in 8, 12, 24, 48 core
* Tipo di connettore MTP/MPO disponibile in: Maschio, Femmina, Maschio a Femmina
* Tipo di fibra disponibile in SM (G652D, G657A1, G657A2), MM (OM3, OM4)
* Elimina gli errori di terminazione, tempo di installazione minimo
* Prestazioni ottimizzate - Connettore Elite MPO e connettore premium discreto
* Riduzione della perdita di inserzione fino al 50%
* Singolo modo e Multimodo (Piatto/Rotondo) disponibili
Caratteristiche principali e vantaggi:
* Fibre ottiche OM4, OM3 o monomodali di alta qualità
* Fibra insensibile alla curvatura: raggio di curvatura minimo di 7,5 mm
* Fibra monomodale e ottimizzata per laser da 50 μm (10G) disponibile
* Furcazione standard da 2,0 mm per connettori a fibra singola
* Testato al 100% in fabbrica con dati di test tracciabili
Specifiche e parametri:
Prestazioni della fibra ottica:
| Connettore MPO | SM standard | SM a bassa perdita | MM standard | MM a bassa perdita | |
| Perdita di inserzione | Tipica (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Massima (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Perdita di ritorno (dB) | ≥60 per APC (8 angoli di lucidatura) |
≥20 per PC | |||
| ≥50 per PC | — | ||||
| Maschio/Femmina (dB) | Maschio: con pin, Femmina: senza pin | ||||
| Resistenza alla trazione (dB) | ≤0.3 ( max 66N ) | ||||
| Vibrazione (dB) | ≤0.3 ( 10-55Hz ) | ||||
| Ciclo termico (dB) | ≤0.3 (-40~75℃, 21 cicli) | ||||
Parametro geometrico della superficie terminale:
| Articolo | Spec | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Altezza della fibra (nm) | 1000-3500 | ||||
| Max. diff. Altezza totale (nm) | MAX: 500 | ||||
| Max. diff. Altezza adj (nm) | MAX: 300 | ||||
| Angolo asse X ( °) | -0.2 ~ 0.2 | ||||
| Angolo asse Y ( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| Core Dip | N/A | -100 ~ 200 | |||
Informazioni per l'ordine:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (femmina a femmina) MF: MPO/MPO (maschio a femmina) MM: MPO/MPO (maschio a maschio) |
L: Bassa perdita B: Perdita standard |
12:1×12 core 48:4×12 core 72:6×12 core 96:8×12 core |
A: TIA568 tipo passante B: TIA568 tipo inverso C: TIA568 tipo incrociato |
Da 5M a 50M |
|
| Tipo di genere | Colore dell'alloggiamento | Ferrula | Standard di perdita del connettore | Core in fibra | Polarità | Lunghezza della fibra |
Applicazione del cavo MPO a MPO:
* Installazioni in sede
* Interconnessione per moduli O/E
* Reti di elaborazione dati
* Reti di telecomunicazione
* Connessione interframe dello switch ottico
* Modalità di trasferimento asincrono (ATM)
