Dettagli:
|
| Name di modello: | I multi centri OM3 del cavo 8 del tronco | Modo della fibra: | 50 OM3 ottimizzati laser misti |
|---|---|---|---|
| Diametro del cavo: | 3.0MM | Tipo del connettore: | MTP (elite), MPO (elite) |
| Colore del rivestimento: | Magenta / Beige / Aqua / verde / giallo, rosso, ecc | Lunghezza d'onda: | 850/1300nm |
| Lunghezza della fibra: | 1m, 3m, 5m o OEM | Raggio di curvatura minimo: | 7.5mm |
| Carico di trazione per installazione: | 100 N | Rivestimento del cavo: | LSZH/Plenum |
| Evidenziare: | 2.0mm MPO al cavo di sblocco di LC,OM3 MPO al cavo di sblocco di LC,cavo del tronco di mpo di 2.0mm |
||

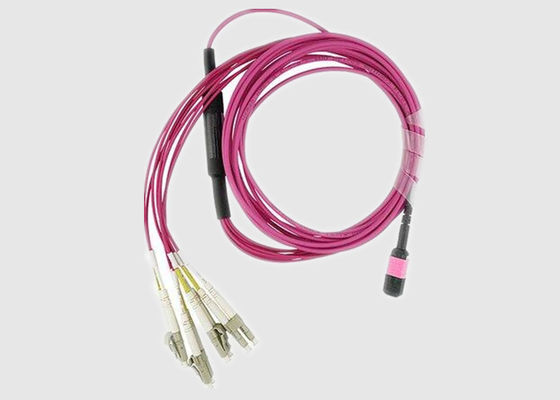

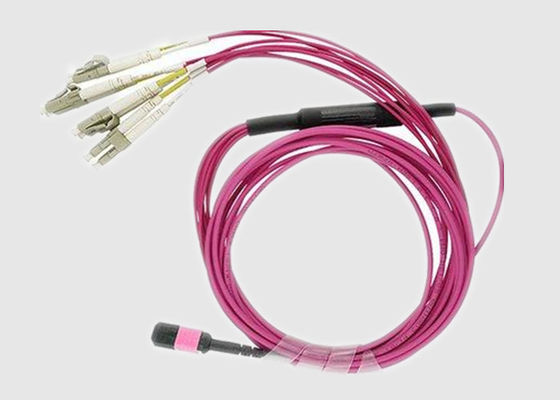

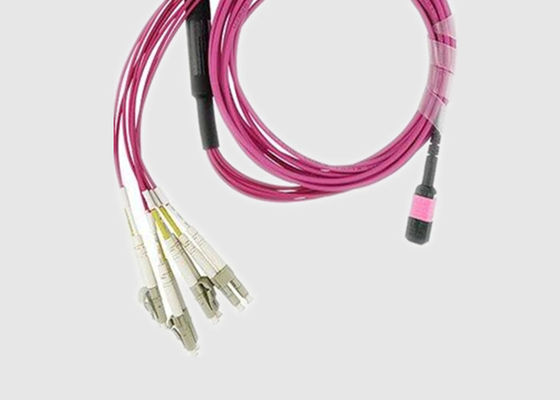

Centri OM3 del cavo 8 del tronco di sblocco MPO-LC 2.0mm del cavo di toppa di MPO i multi
Informazioni di base:
MPO HD ai cavi (ad alta densità) della toppa della fibra di LC-HD permettono i collegamenti ad alta densità fra l'attrezzatura di rete nelle stanze della telecomunicazione. Il connettore in opposizione della linguetta può essere rimosso facendo uso di una linguetta semplice di tirata, eliminante l'esigenza di accesso del dito al meccanismo di rilascio del connettore nelle applicazioni dense.
Questo cavo ad alta densità del tronco può direttamente accoppiarsi nei dispositivi attivi 16x25G, che sono compilati dalle norme del centro, di TIA 604-18 (FOCIS 18) e di IEC di Telcordia GR-326 (61754-7-3).
OM4 di alta qualità, OM3, o fibre ottiche monomodali, varia norma e configurazioni di sblocco.
Features&Benefits:
Specifiche e parametro:
Prestazione ottica del cavo a fibre ottiche di MPO:
| Connettore di MPO | MP standard | MP con poche perdite | Millimetro standard | Millimetro con poche perdite | |
| Perdita di inserzione | Tipico (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Massimo (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Attenuazione di riflessione (dB) | ≥60 per l'APC (una lucidatura di 8 angoli) |
≥20 per il PC | |||
| ≥50 per il PC | — | ||||
| Maschio/femminile (dB) | Maschio: con i perni, femminili: senza perni | ||||
| Resistenza alla trazione (dB) | ≤0.3 (66N massimo) | ||||
| Vibrazione (dB) | ≤0.3 (10-55Hz) | ||||
| Ciclo termico (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Parametro geometrico del fine-fronte:
| Oggetto | Spec. | ||||
| MP | Millimetro | ||||
| RX (millimetro) | MIN 2000 | ||||
| Relè (millimetro) | MIN 5 | ||||
| Altezza della fibra (nanometro) | 1000-3500 | ||||
| Differenza di massimo. Altezza tutta (nanometro) | Max: 500 | ||||
| Differenza di massimo. Registrazione di altezza (nanometro) | Max: 300 | ||||
| Angolo dell'ascissa (°) | -0,2 ~ 0,2 | ||||
| Angolo dell'asse y (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Immersione del centro | N/A | -100 ~ 200 | |||
Informazioni di ordinazione:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH Il NP: OFNP NR: OFNR |
FF: MPO /MPO (femmina alla femmina) MF: MPO/MPO (maschio ad una femmina) Millimetro: MPO/MPO (maschio a maschio) |
L: Con poche perdite B: Perdita standard |
il centro 12:1×12 il centro 48:4×12 il centro 72:6×12 il centro 96:8×12 |
: TIA568 attraverso tipo B: Tipo di inverso TIA568 C: TIA568 inter tipo |
5M a 50M |
|
| Tipo di genere | Abitazione del colore | Puntale | Norma di perdita del connettore | I centri della fibra | Polarità | Lunghezza della fibra |
Applicazione del cavo di toppa della fibra di MPO:
Conformità delle norme di Geehe:
