Dettagli:
|
| Name di modello: | Cavo breakout in fibra ottica da 12 x SC | Connettore A: | Scheda push pull Conec MTP |
|---|---|---|---|
| Connettore B: | Simplex dello Sc UPC | Numero di fibre: | Il centro 12 |
| Colore del rivestimento: | Magenta / Beige / Aqua / verde / giallo, rosso, ecc | Lunghezza d'onda: | 850/1300nm |
| Lunghezza della fibra: | 1m, 3m, 5m o OEM | Raggio di curvatura minimo: | 7.5mm |
| Carico di trazione per installazione: | 100 N | Rivestimento del cavo: | LSZH/Plenum |
| Evidenziare: | Cavo a fibre ottiche misto di MPO,cavo a fibre ottiche di mpo 12 di 0.9mm,mpo di 0.9mm al cavo di sblocco dello Sc |
||

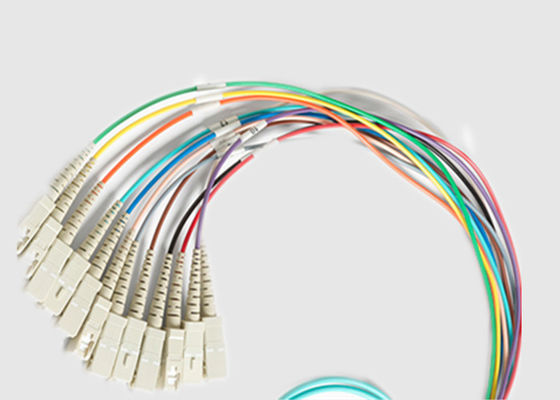

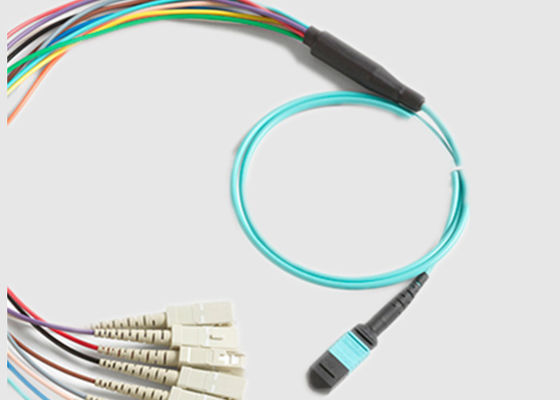

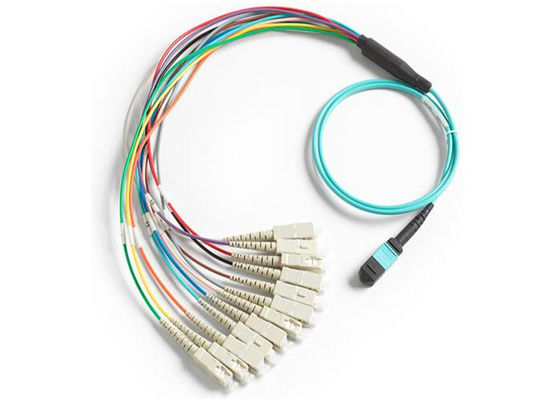

12 modo colorato MPO delle fibre 0.9mm Mulit al cavo di sblocco della fibra dello Sc di 12 x
Informazioni di base:
Il tipo di MTP/MPO un cavo dello sblocco della fibra, siete pronto per spiegamento in tutto il singolo modo 9/125 MTP/MPO o nella rete standard della fibra. 9/125 monomodale dei cavi è usato il più bene per i passaggi di cavi lunghi e spinta-sui connettori tengali saldamente sul posto.
Il cavo dello sblocco della fibra di MTP/MPO inoltre è compreso un connettore di MTP/MPO su un'estremità e su 12 connettori semplici dello Sc APC, questi cavi dello sblocco sono perfetti per quando avete limitato lo spazio e volete convertire la vostra rete standard della fibra in rete ad alta densità di MTP/MPO ma ancora vogliono che il grande collegamento della fibra, con molti colori.
Features&Benefits:
Specifiche e parametro:
Prestazione ottica del cavo a fibre ottiche di MPO:
| Connettore di MPO | MP standard | MP con poche perdite | Millimetro standard | Millimetro con poche perdite | |
| Perdita di inserzione | Tipico (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Massimo (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Attenuazione di riflessione (dB) | ≥60 per l'APC (una lucidatura di 8 angoli) |
≥20 per il PC | |||
| ≥50 per il PC | — | ||||
| Maschio/femminile (dB) | Maschio: con i perni, femminili: senza perni | ||||
| Resistenza alla trazione (dB) | ≤0.3 (66N massimo) | ||||
| Vibrazione (dB) | ≤0.3 (10-55Hz) | ||||
| Ciclo termico (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Parametro geometrico del fine-fronte:
| Oggetto | Spec. | ||||
| MP | Millimetro | ||||
| RX (millimetro) | MIN 2000 | ||||
| Relè (millimetro) | MIN 5 | ||||
| Altezza della fibra (nanometro) | 1000-3500 | ||||
| Differenza di massimo. Altezza tutta (nanometro) | Max: 500 | ||||
| Differenza di massimo. Registrazione di altezza (nanometro) | Max: 300 | ||||
| Angolo dell'ascissa (°) | -0,2 ~ 0,2 | ||||
| Angolo dell'asse y (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Immersione del centro | N/A | -100 ~ 200 | |||
Informazioni di ordinazione:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH Il NP: OFNP NR: OFNR |
FF: MPO /MPO (femmina alla femmina) MF: MPO/MPO (maschio ad una femmina) Millimetro: MPO/MPO (maschio a maschio) |
L: Con poche perdite B: Perdita standard |
il centro 12:1×12 il centro 48:4×12 il centro 72:6×12 il centro 96:8×12 |
: TIA568 attraverso tipo B: Tipo di inverso TIA568 C: TIA568 inter tipo |
5M a 50M |
|
| Tipo di genere | Abitazione del colore | Puntale | Norma di perdita del connettore | I centri della fibra | Polarità | Lunghezza della fibra |
Applicazione del cavo di toppa della fibra di MPO:
Conformità delle norme di Geehe:
