Dettagli:
|
| Nome modello: | Cavo di breakout in fibra 4 x 4 LC | Classe multi-modalità: | OM3 |
|---|---|---|---|
| Modalità in fibra: | OM3 50/125μm | Tipo di connettore: | MTP, MPO, MTP (elite), MPO (elite) |
| Colore della giacca: | Magenta/beige/acqua/verde/giallo, rosso, ecc | Connettore LC IL: | ≤0.2db |
| Connettore LC RL: | ≥30dB | Raggio minimo di piegatura: | 7,5 mm |
| Distanza Ethernet 10G: | 400 m a 850nm | distanza di Ethernet 40/100G: | 150m a 850nm |
| Evidenziare: | Cavo a fibre ottiche duplex di MPO,cavo di mpo di 16F 100g,cavo di sblocco di mpo 400G |
||

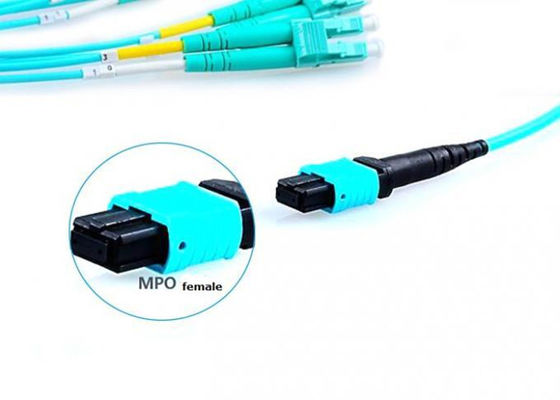

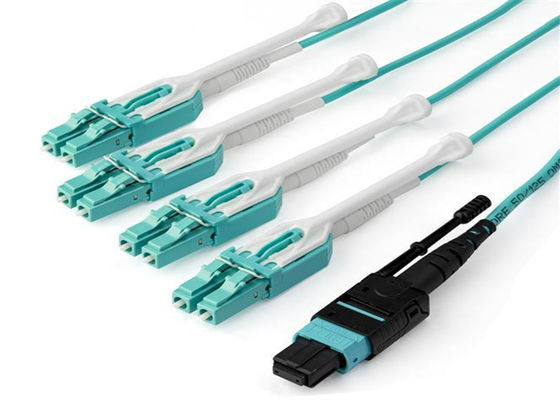

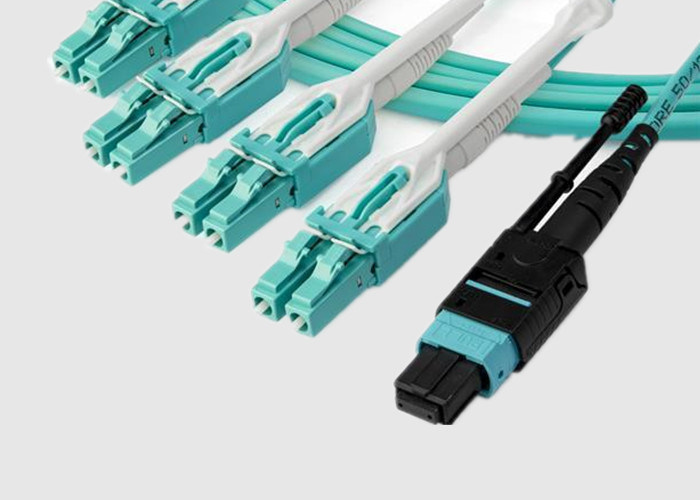

Cavo Breakout in Fibra Ottica 16F ad Alta Densità 100G 400G Duplex MPO a 4 x 4 LC
Informazioni di base:
Questo cavo in fibra ottica breakout / fan-out MPO è pronto per l'implementazione in qualsiasi rete multimodo 50/125 MTP/MPO.
L'MPO HD supporta una gamma più ampia di applicazioni e soluzioni di connettività ad alta densità utilizzate nei data center e in altre strutture, in quanto consente più spazio per i connettori con una migliore gestione dei cavi per migliorare l'efficienza delle operazioni di rete dati.
Con una varietà di configurazioni disponibili, il nostro team personalizzerà ciascuna in base alle tue esigenze specifiche, garantendo la soluzione perfetta per le tue applicazioni di connettività uniche.
Caratteristiche e vantaggi:
Specifiche e parametri:
Prestazioni ottiche della fibra MPO 16F:
| Connettore MPO | Sm standard | Sm a bassa perdita | Mm standard | Mm a bassa perdita | |
| Perdita di inserzione | Tipico (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Massimo (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perdita di ritorno (dB) | ≥60 per APC (lucidatura a 8 angoli) |
≥20 per PC | |||
| ≥50 per PC | — | ||||
| Maschio/Femmina (dB) | Maschio: con pin, Femmina: senza pin | ||||
| Resistenza alla trazione (dB) | ≤0,3 (max 66N) | ||||
| Vibrazione (dB) | ≤0,3 (10-55Hz) | ||||
| Ciclo termico (dB) | ≤0,3 (-40~75℃, 21 cicli) | ||||
Parametro geometrico della superficie terminale:
| Articolo | Spec | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Altezza fibra (nm) | 1000-3500 | ||||
| Altezza diff. massima totale (nm) | MAX: 500 | ||||
| Altezza diff. massima adiacente (nm) | MAX: 300 | ||||
| Angolo asse X ( °) | -0,2 ~ 0,2 | ||||
| Angolo asse Y ( °) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Core Dip | N/A | -100 ~ 200 | |||
Informazioni per l'ordine:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (femmina a femmina) MF: MPO/MPO (maschio a femmina) MM: MPO/MPO (maschio a maschio) |
L: Bassa perdita B: Perdita standard |
12:1×12 core 48:4×12 core 72:6×12 core 96:8×12 core |
A: TIA568 tipo passante B: TIA568 tipo inverso C: TIA568 tipo incrociato |
Da 5M a 50M |
|
| Tipo di genere | Colore alloggiamento | Ghiera | Standard di perdita del connettore | Nuclei in fibra | Polarità | Lunghezza della fibra |
Applicazione del cavo jumper pre-terminato HD :
Conformità agli standard di Geehe:
