Dettagli:
|
| Name di modello: | Cassetta mista di MTP/MPO | Modo della fibra: | OM4 50/125μm |
|---|---|---|---|
| Numero di fibre: | 24 fibre | Front Connector Type: | duplex di 12x LC |
| Tipo posteriore del connettore: | maschio di 2x MPO-12 (appuntato) | Verifichi la lunghezza d'onda: | 850/1300nm |
| Lunghezza della fibra: | 1m, 3m, 5m o OEM | Polarità: | Scriva A a macchina |
| distanza di Ethernet 10G: | 400m a 850nm | distanza di Ethernet 40/100G: | 150m a 850nm |
| Evidenziare: | Cassetta mista di MTP,50/125 di cassetta di MTP,Cassetta di OM3 MTP |
||

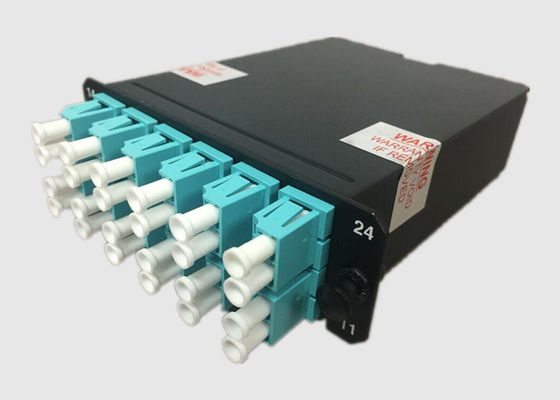

40Gb cassetta mista del duplex 50/125 MTP/MPO del passaggio OM3 2x MPO-12
Informazioni di base:
Il modulo a fibra ottica della cassetta di MPO è progettato per la transizione sicura fra i connettori discreti di LC e di MPO. È adatto a cablaggio ad alta densità del centro dati e della superficie posteriore che offre i benefici eccellenti in termini di tempo di installazione ed economia di spazio in loco.

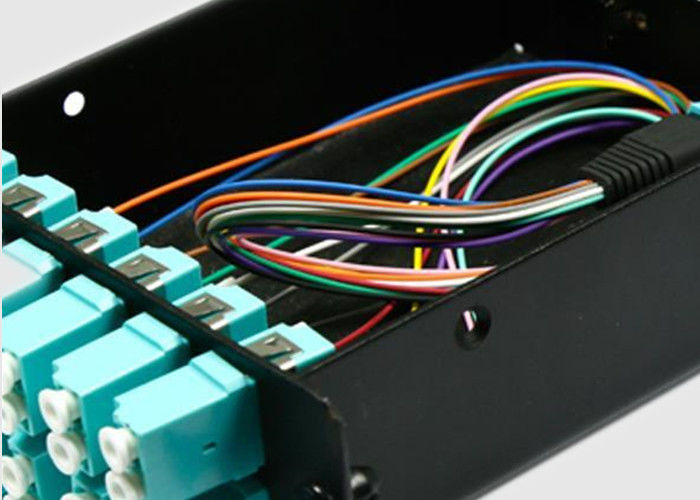

Questo corredo a fibra ottica del modulo della cassetta include MPO-12 pre-terminato 2x a 12x LC collega 50/125 di cavo a fibra ottica misto del cablaggio OM3, un adattatore di MPO in parte posteriore, gli adattatori duplex di 12x LC nella parte anteriore ed il modulo in duplex della cassetta che la fibra è diretta e collegata dentro di.
Geehe offre le componenti di specialità per contribuire a sostenere il percorso e la gestione di cavo multipli della direzione. Ogni componente può essere mirata nella direzione desiderata per offrire un approccio organizzato a posa di cavi.
Features&Benefits:
Specifiche e parametro:
prestazione a fibra ottica di 16F MPO:
| Connettore di MPO | MP standard | MP con poche perdite | Millimetro standard | Millimetro con poche perdite | |
| Perdita di inserzione | Tipico (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Massimo (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Attenuazione di riflessione (dB) | ≥60 per l'APC (una lucidatura di 8 angoli) |
≥20 per il PC | |||
| ≥50 per il PC | — | ||||
| Maschio/femminile (dB) | Maschio: con i perni, femminili: senza perni | ||||
| Resistenza alla trazione (dB) | ≤0.3 (66N massimo) | ||||
| Vibrazione (dB) | ≤0.3 (10-55Hz) | ||||
| Ciclo termico (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Parametro geometrico del fine-fronte:
| Oggetto | Spec. | ||||
| MP | Millimetro | ||||
| RX (millimetro) | MIN 2000 | ||||
| Relè (millimetro) | MIN 5 | ||||
| Altezza della fibra (nanometro) | 1000-3500 | ||||
| Differenza di massimo. Altezza tutta (nanometro) | Max: 500 | ||||
| Differenza di massimo. Registrazione di altezza (nanometro) | Max: 300 | ||||
| Angolo dell'ascissa (°) | -0,2 ~ 0,2 | ||||
| Angolo dell'asse y (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Immersione del centro | N/A | -100 ~ 200 | |||
Informazioni di ordinazione:
MC-2xMPO/M-12xDLC-24OM3-A: Cassetta a fibra ottica di MPO, maschio di 2x MPO-12 al duplex di 12x LC/UPC, 24 fibre OM3 misto, tipo A, su-chiave chiave giù
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH Il NP: OFNP NR: OFNR |
FF: MPO /MPO (femmina alla femmina) MF: MPO/MPO (maschio ad una femmina) Millimetro: MPO/MPO (maschio a maschio) |
L: Con poche perdite B: Perdita standard |
il centro 12:1×12 il centro 48:4×12 il centro 72:6×12 il centro 96:8×12 |
: TIA568 attraverso tipo B: Tipo di inverso TIA568 C: TIA568 inter tipo |
5M a 50M |
|
| Tipo di genere | Abitazione del colore | Puntale | Norma di perdita del connettore | I centri della fibra | Polarità | Lunghezza della fibra |
Applicazione della cassetta di MPO:
Infrastruttura di centro dati
Rete di deposito
40 emergenti & protocolli 100Gps
Ottica parallela
Sistema di cablaggio della rete di aziende
Conformità delle norme di Geehe:
Certificato di RoHS:
