Dettagli:
|
| Nome modello: | Cavo in fibra da MPO a LC Fanout 12 | Modalità in fibra: | Modalità singola, Modalità multi. |
|---|---|---|---|
| Giacca OD: | 0,9 mm | Tipo di connettore: | MPO a FC |
| Colore della giacca: | Colorato: magenta/beige/aqua/verde/giallo, rosso, ecc | Lunghezza d'onda: | 850/1300nm |
| Lunghezza della fibra: | 1m, 3m, 5m o OEM | Raggio minimo di piegatura: | 7,5 mm |
| Distanza Ethernet 10G: | 400 m a 850nm | distanza di Ethernet 40/100G: | 150m a 850nm |
| Evidenziare: | cavi di sblocco di 125um MPO,8 FC ai cavi di sblocco di MTP MPO,cavo a fibre ottiche di mpo 125um |
||

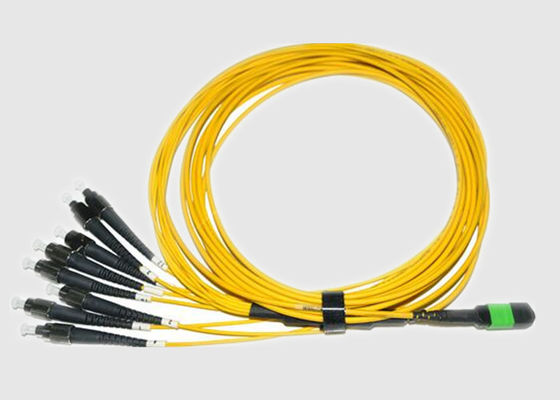

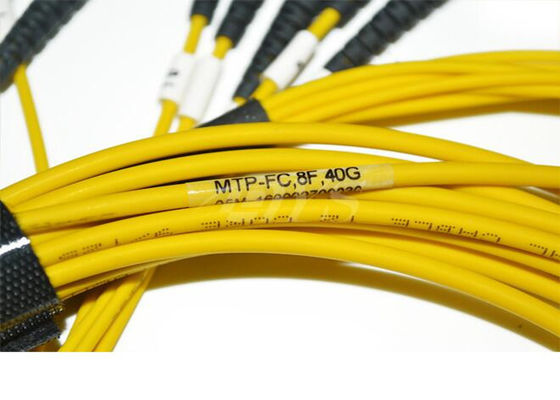

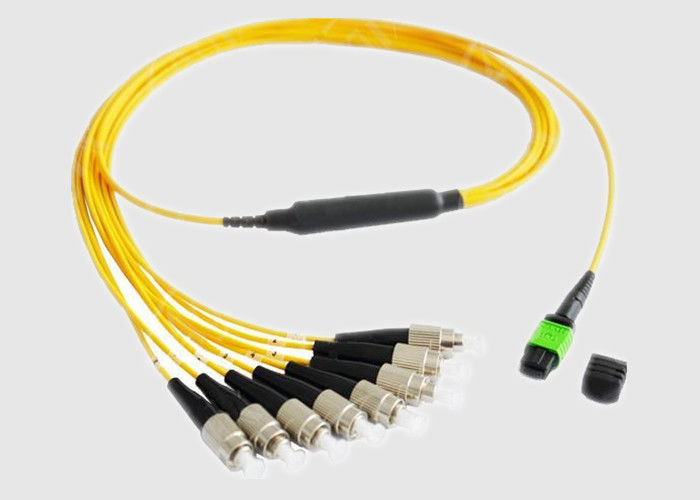

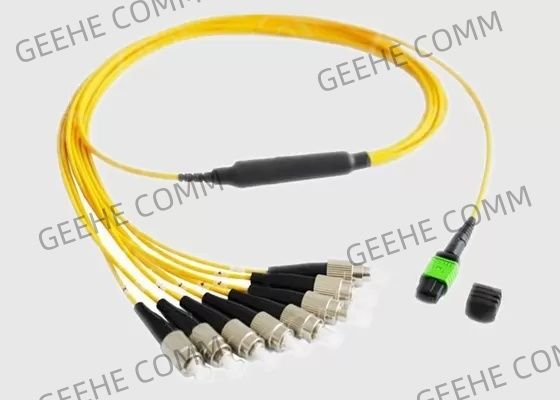

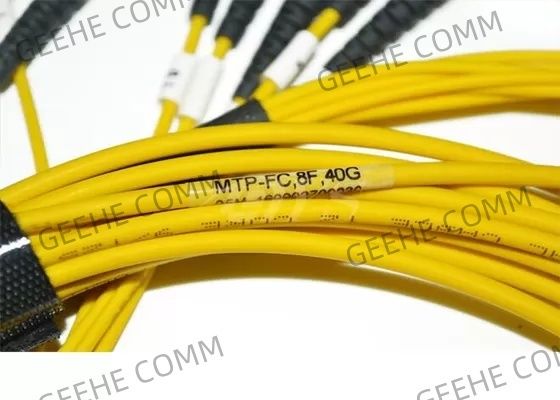

8 FC a MTP Multimode 62.5/125um, Cavi Breakout MPO da 2mm
Informazioni di base:
I cavi di distribuzione multi-fibra sono progettati per offrire un elevato grado di flessibilità attraverso le funzionalità e le opzioni disponibili, consentendo la produzione di ogni cavo per adattarsi all'applicazione esatta. Con la moltitudine di applicazioni e requisiti, la maggior parte dei cavi di distribuzione Breakout, fanout MTP-MPO multi-fibra.
I cavi di distribuzione MTP-MPO multi-fibra sono disponibili in tipi di fibra single-mode, multimode e ottimizzati per laser, più tipi di guaina/costruzione per diverse applicazioni, conteggio di fibre da 2 a 72 fibre e stile/lunghezza di breakout.
Caratteristiche e vantaggi da MPO a FC:
Specifiche e parametri:
Prestazioni della fibra ottica MPO:
| Connettore MPO | Sm standard | Sm a bassa perdita | Mm standard | Mm a bassa perdita | |
| Perdita di inserzione | Tipico (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Massimo (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Perdita di ritorno (dB) | ≥60 per APC (lucidatura a 8 angoli) |
≥20 per PC | |||
| ≥50 per PC | — | ||||
| Maschio/Femmina (dB) | Maschio: con pin, Femmina: senza pin | ||||
| Resistenza alla trazione (dB) | ≤0.3 (max 66N) | ||||
| Vibrazione (dB) | ≤0.3 (10-55Hz) | ||||
| Ciclo termico (dB) | ≤0.3 (-40~75℃, 21 cicli) | ||||
Parametro geometrico della superficie terminale:
| Articolo | Spec | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Altezza fibra (nm) | 1000-3500 | ||||
| Altezza diff. massima totale (nm) | MAX: 500 | ||||
| Altezza diff. massima adiacente (nm) | MAX: 300 | ||||
| Angolo asse X ( °) | -0.2 ~ 0.2 | ||||
| Angolo asse Y ( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| Core Dip | N/A | -100 ~ 200 | |||
Informazioni per l'ordine:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (da femmina a femmina) MF: MPO/MPO (da maschio a femmina) MM: MPO/MPO (da maschio a maschio) |
L: Bassa perdita B: Perdita standard |
12:1×12 core 48:4×12 core 72:6×12 core 96:8×12 core |
A: TIA568 tipo passante B: TIA568 tipo inverso C: TIA568 tipo incrociato |
Da 5M a 50M |
|
| Tipo di genere | Colore alloggiamento | Ferrula | Standard di perdita del connettore | Nuclei di fibra | Polarità | Lunghezza della fibra |
Applicazione del cavo patch in fibra da MPO a Fc:
Conformità agli standard di Geehe:
