Dettagli:
|
| Nome modello: | Cavo a fibre ottiche di MPO | Nucleo in fibra: | 4, 8,12, 16, 24, 48, 72, 96 core dimensioni disponibili |
|---|---|---|---|
| Diametro della fibra: | 2,0 mm | Tipo di connettore: | MPO, SC, SC/APC, LC, LC/APC, ST, FC, FC/APC Connector Options |
| Colore della giacca: | Beige/aqua/verde/giallo, ecc | Materiale di giacca in fibra: | Colonna montante (OFNR), assemblea plenaria (OFNP), LSZH |
| Lunghezza della fibra: | 1 m o come richiesta | Tipo di fibra: | Modalità singola (OM3, OM4, OM5 sono opzionali) |
| Lunghezza d'onda: | 850nm/1310nm/1550nm | Carico di trazione a lungo termine: | 50 N |
| Evidenziare: | cavo a fibre ottiche di 2.0mm MPO,cavo a fibre ottiche di mpo 12 di 2.0mm,cavo di sblocco di mpo di 2.0mm |
||

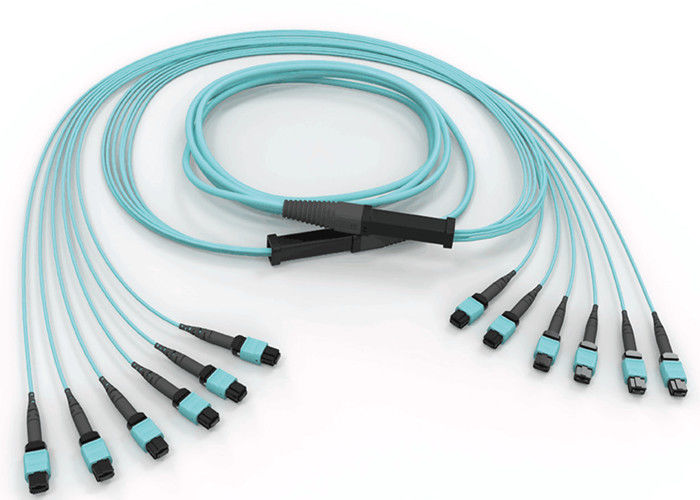

12 core OM3 Single-mode Standard 2.0 mm Breakout MPO Fiber Optic Cable
Breve descrizione:
* Opzioni di 12 e 24 fibre disponibili
* Alloggiamento per connettori standard del settore
* Cavo in fibra ottica tagliato lungo
* Boot disponibili per ulteriori funzionalità di routing in fibra
* Cable assembly testati al 100% prima della spedizione
* Opzioni a bassa perdita disponibili
* Molti nastri accumulati all' interno della giacca rotonda
* Disponibili adattatori Loopback
* Forcamento standard da 2,0 mm per connettori a fibra singola
Caratteristiche e vantaggi principali:
* Alloggiamento per connettori standard del settore
*Semplifica l'attuazione
*Compatibile con altri cavi preinstallati
*MTP/MPO Cavi in fibra pre-terminati a tronco di tubo all'aria libera
*Il nostro cavo in fibra ottica è disponibile in 4, 8, 12, 16 e 24 core opzioni
*Cavi in PVC resistenti all'ossidazione e alla degradazione
Specifiche e parametro:
Performance della fibra ottica:
| Collegamento MPO | Standard Sm | Basse perdite Sm | Numero standard mm | Basse perdite | |
| Perdita di inserimento | Tipico (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Massimo ((dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Perdita di ritorno (dB) | ≥ 60 per APC (8 lucidatura angolare) |
≥ 20 per PC | |||
| ≥ 50 per PC | ️ | ||||
| Maschio/Femmina ((dB) | Maschio: con gli spilli, femmina: senza spilli | ||||
| Resistenza alla trazione (dB) | ≤ 0,3 (massimo 66N) | ||||
| Vibrazione (dB) | ≤ 0,3 (da 10 a 55 Hz) | ||||
| Ciclo termico (dB) | ≤ 0,3 (-40 ~ 75 °C, 21 cicli) | ||||
Parametro geometrico della faccia finale:
| Articolo | Specificità | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | Min 5 | ||||
| Altezza della fibra (nm) | 1000-3500 | ||||
| Differenze massime, altezza totale (nm) | Max: 500 | ||||
| Differenza massima di altezza (nm) | Max: 300 | ||||
| L'angolo dell'asse X (°) | -0,2 ~ 0.2 | ||||
| L'angolo dell'asse Y (°) | PC: -0,2 ~ 0.2 APC: 7,8 ~ 8.2 |
-0,2 ~ 0.2 | |||
| Dip core | N/A | -100 ~ 200 | |||
Informazioni sull'ordine:
| MPO | - XX | - XX | - XX | - X. | - XX | - X. | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO/MPO (da donna a donna) MF: MPO/MPO (maschio per femmina) MM: MPO/MPO (da uomo a uomo) |
L: Basse perdite B: Perdite standard |
121 × 12 nuclei 484 × 12 nuclei 72:6×12 core 96:8×12 core |
A: TIA568 tipo di trasmissione B: TIA568 Tipo inverso C: tipo incrociato TIA568 |
5M a 50M |
|
| Tipo di sesso | Colore dell'alloggiamento | Ferrule | Standard di perdita dei connettori | Cuori di fibre | Polarità | Lunghezza della fibra |
Applicazione MPO a MTP:
* cablaggio dei sistemi di data center
* terminazioni MPO-MPO o MPO-Breakout
* Terminazione della testa a una fibra spina dorsale
* Terminazione dei sistemi di rack in fibra
* Sistema ottico 40G e 100G, modulo QSFP
