Dettagli:
|
| Nome modello: | Cavo a fibre ottiche di MPO | Nucleo in fibra: | 4, 8,12, 16, 24, 48, 72, 96 core dimensioni disponibili |
|---|---|---|---|
| Diametro della fibra: | 2,0 mm | Tipo di connettore: | MPO, SC, SC/APC, LC, LC/APC, ST, FC, FC/APC Connector Options |
| Colore della giacca: | Beige/aqua/verde/giallo, ecc | Materiale di giacca in fibra: | Colonna montante (OFNR), assemblea plenaria (OFNP), LSZH |
| Lunghezza della fibra: | 1 m o come richiesta | Tipo di fibra: | Modalità singola (OM3, OM4, OM5 sono opzionali) |
| Lunghezza d'onda: | 850nm/1310nm/1550nm | Carico di trazione a lungo termine: | 50 N |
| Evidenziare: | cavo a fibre ottiche di mpo di 2.0mm,cavo a fibre ottiche di 1m MPO,Cavo a fibre ottiche della colonna montante OFNR MPO |
||

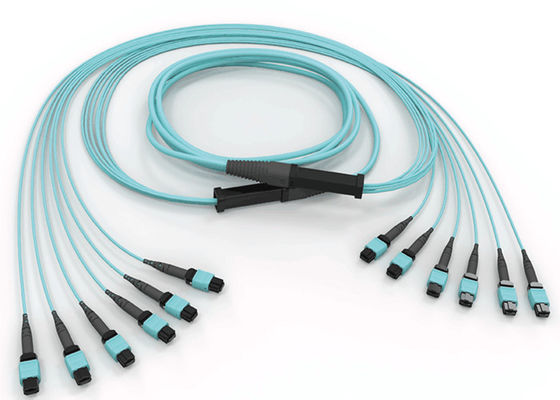

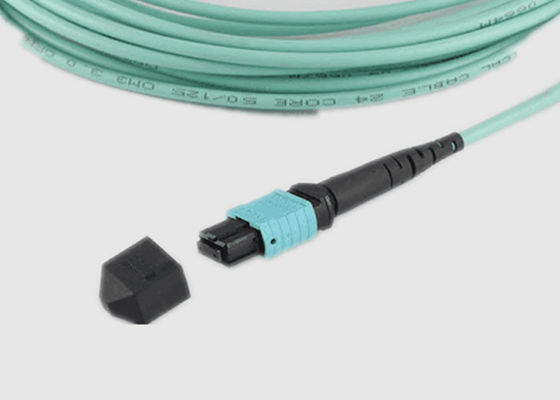

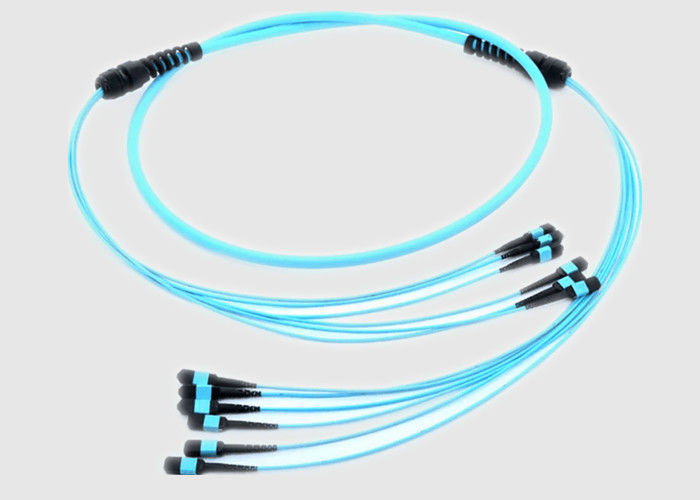

Cavo in fibra ottica MPO Breakout da 12 core OM3 Single-mode Standard da 2,0 mm
Breve descrizione:
* Opzioni a 12 e 24 fibre disponibili
* Alloggiamento connettore standard del settore
* Cavo in fibra ottica tagliato a misura
* Stivali disponibili per ulteriori capacità di instradamento della fibra
* I gruppi di cavi sono testati al 100% per la qualità prima della spedizione
* Opzioni a bassa perdita disponibili
* Più nastri impilati all'interno di una guaina rotonda
* Adattatori Loopback disponibili
* Furcazione standard da 2,0 mm per connettori a fibra singola
Caratteristiche principali e vantaggi:
* Alloggiamento connettore standard del settore
* Semplifica l'implementazione
* Compatibile con altri cavi preinstallati
* Cavi in fibra preterminati con tronco a tubo libero MTP/MPO
* Il nostro cavo in fibra ottica è disponibile nelle opzioni a 4, 8, 12, 16 e 24 core
* Cavo in PVC resistente all'ossidazione e al degrado
Specifiche e parametri:
Prestazioni della fibra ottica:
| Connettore MPO | Sm standard | Sm a bassa perdita | Mm standard | Mm a bassa perdita | |
| Perdita di inserzione | Tipica (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Massima (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perdita di ritorno (dB) | ≥60 per APC (8 lucidatura angolare) |
≥20 per PC | |||
| ≥50 per PC | — | ||||
| Maschio/Femmina (dB) | Maschio: con pin, Femmina: senza pin | ||||
| Resistenza alla trazione (dB) | ≤0,3 ( max 66N ) | ||||
| Vibrazione (dB) | ≤0,3 ( 10-55Hz ) | ||||
| Ciclo termico (dB) | ≤0,3 (-40~75℃, 21 cicli) | ||||
Parametro geometrico della superficie terminale:
| Articolo | Spec | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Altezza fibra (nm) | 1000-3500 | ||||
| Altezza diff. massima totale (nm) | MAX: 500 | ||||
| Altezza diff. massima adj (nm) | MAX: 300 | ||||
| Angolo asse X ( °) | -0,2 ~ 0,2 | ||||
| Angolo asse Y ( °) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Core Dip | N/A | -100 ~ 200 | |||
Informazioni per l'ordine:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (da femmina a femmina) MF: MPO/MPO (da maschio a femmina) MM: MPO/MPO (da maschio a maschio) |
L: Bassa perdita B: Perdita standard |
12:1×12 core 48:4×12 core 72:6×12 core 96:8×12 core |
A: TIA568 di tipo passante B: TIA568 di tipo inverso C: TIA568 di tipo incrociato |
Da 5M a 50M |
|
| Tipo di genere | Colore alloggiamento | Ghiera | Standard di perdita del connettore | Core in fibra | Polarità | Lunghezza della fibra |
Applicazione MPO To MTP:
* Cablaggio dei sistemi di data center
* Terminazioni MPO-MPO o MPO-Breakout
* Terminazione head-end a una “dorsale” in fibra
* Terminazione dei sistemi di rack in fibra
* Sistema ottico 40G e 100G, modulo QSFP
