Dettagli:
|
| Nome del modello: | 1x2 accoppiatore a fibra ottica | Lunghezza d'onda operativa: | 1310nm, 1490nm, 1550 nanometro |
|---|---|---|---|
| rapporto di divisione: | 50/50,40/60,30/70,20/80,10/90,5/95 di ecc | altri tipi: | Singlewindow, Dualwindow, Triplewindow |
| Funzione: | Distribuzione della fibra | Disponibile pre-terminato: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC e ST/UPC |
| Allineamento di polarizzazione: | Asse lento o asse veloce | Tipo di fibra: | Cavo a fibre ottiche di PM |
| Tipo di pacchetto: | tubo di acciaio | Tipo di configurazione: | 1×2 con il connettore di LC |
| Evidenziare: | Accoppiatore a fibra ottica di DWC 2x2,accoppiatore a fibra ottica di 1310nm 2x2,accoppiatore ottico di 1310nm 2x2 |
||

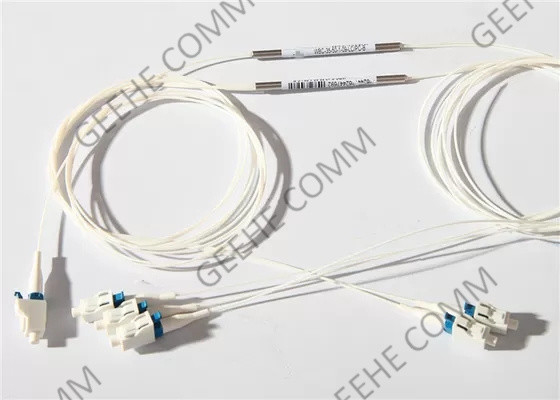

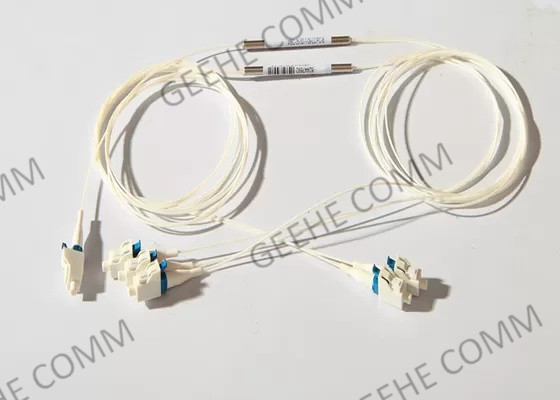

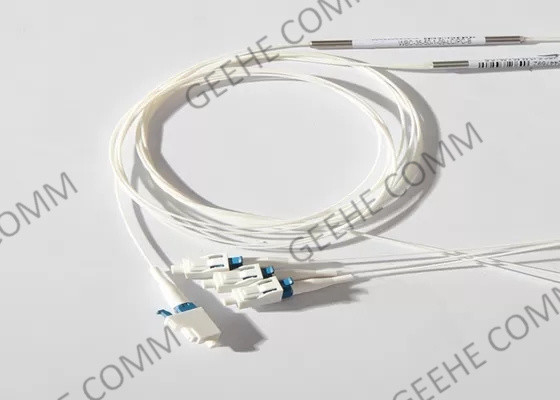

Accoppiatore in fibra ottica DWC singlemode personalizzato 2 × 2 con connettore LC
Breve introduzione dell' accoppiatore ottico:
Gli accoppiatori a banda larga monomodo hanno una larghezza di banda di 80 nm, rispetto ai 40 nm degli accoppiatori standard a fibra ottica.e dimensioni più piccole.
È possibile specificare il rapporto di accoppiamento. Gli accoppiatori che funzionano a una lunghezza d'onda centrale diversa da 1550 nm o 1310 nm possono anche essere forniti, più Split Ratio può essere disponibile:5050 /40:60/30:70/20:80/10:90/5:95/1:99, ecc.
2×2 accoppiatori a fibra ottica
1) Basse perdite e basso WDL
2) PDL ultra basso
3) Larghezza di banda di funzionamento ultra larga +/- 80 nm
4) Alta direzionalità
5) Confezione in miniatura
6) Doppia finestra operativa
Specifica e parametro dell'accoppiatore a doppia finestra:
| Parametro | P | A | |||
| lunghezza d'onda operativa (nm) | 1310 e 1550 | ||||
| Larghezza di banda operativa (nm) | 1310 ± 40 nm,1550 ± 40 nm | ||||
| Tipo di fibra ((dB) | Corning G652D O Corning G657 A1 | ||||
| Perdita di inserimento (dB) |
50/50. | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 40,90 ~ 6,10/≤ 2.1 | |||
| 20/80 | 60,80 ~ 7,40/≤ 1.2 | 60,50 ~ 7,70/≤ 1.2 | |||
| 10/90 | 9.60 ~ 10.50/≤ 0.6 | 80,80-11,40/≤0.8 | |||
| 5/95 | 12.70~13.50 /≤0.4 | 120,05-14,05/≤0.5 | |||
| 3/97 | 140,60-15,50/≤0.3 | 130,60-16,05/≤0.4 | |||
| 2/98 | 160,60-17,90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 180,80-21,40/≤0.25 | |||
| PDL(dB) | ≤ 0.1 | ≤ 0.15 | |||
| Perdita di rendimento (dB) | ≥ 50 | ≥ 45 | |||
| Direttiva (dB) | ≥ 55 | ||||
| Temperatura di funzionamento ((°C) | -40 ~ +85 | ||||
* La specifica di cui sopra è senza connettore
* Altre specifiche sono disponibili su richiesta del cliente
Informazioni sull'ordine:
| - Le cellule bianche... | X- | X2- | 35 - | XX- | X- | XX- | XX- | X |
| P: premio A: grado A X: Personalizzazione |
121x2 22- E' un'altra cosa. |
351310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Personalizzazione |
25Fibra libera | SC: SC/UPC SA: SC/AC 00: senza connettore |
A: A B: B C:C |
|
| Grado | Numero di porto | lunghezza d'onda di funzionamento | Rapporto di accoppiamento | Lunghezza della fibra | Tipo di fibra | Tipo di connessione | Dimensione |
EX:WBC-P-12-35-50-1-09-0-B
Applicazione dell'accoppiatore ottico in fibra fibrosa 2 × 2:
Sistemi FTTx
Reti LAN, WAN e metropolitane
Reti ottiche passive analoghe/digitali
Telecomunicazioni a lungo raggio
Modulo trasmettitore/ricevitore di piccole dimensioni
Sistema di comunicazione ottica
Servizio Wuhan Geehe:
1) Alta stabilità ambientale
Basse perdite di inserimento, basse perdite dipendenti dalla polarizzazione, basso riflesso posteriore e buona uniformità
2) Struttura compatta
Piccole dimensioni, può essere installato direttamente in una varietà di scatola di trasferimento e solo occupare poco spazio
3) Controllo della qualità rigoroso
Garantiamo che ogni prodotto nelle mani dei clienti è soggetto a rigorosi standard di test
4) Spedizione rapida
Con lavoratori qualificati e stabili, tutti gli ordini sono più veloci dei concorrenti
5) Audit di fabbrica
Collaboriamo con marchi famosi e clienti giapponesi, con 15 anni di esperienza di ispezione di fabbrica e familiarizzare con l'intero processo di ispezione da SGS
