Dettagli:
|
| Nome del modello: | Accoppiamento rotante a fibra ottica | Lunghezza d'onda operativa: | 1310nm, 1490nm, 1550 nanometro |
|---|---|---|---|
| rapporto di divisione: | 50/50,40/60,30/70,20/80,10/90,5/95 di ecc | altri tipi: | Singlewindow, Dualwindow, Triplewindow |
| Tipo di dispositivo: | Accoppiamento fusibile | Disponibile pre-terminato: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC e ST/UPC |
| Allineamento di polarizzazione: | Asse lento o asse veloce | Tipo di fibra: | Cavo in fibra PM 62.5/125um |
| Lunghezza della fibra: | 1 m,1.5m, o su misura | Tipo di configurazione: | 1×2 con il connettore di LC |
| Evidenziare: | accoppiatore del cavo a fibre ottiche 125um,accoppiatore a fibra ottica di 125um 2x2,accoppiatore della fibra mista 2x2 |
||

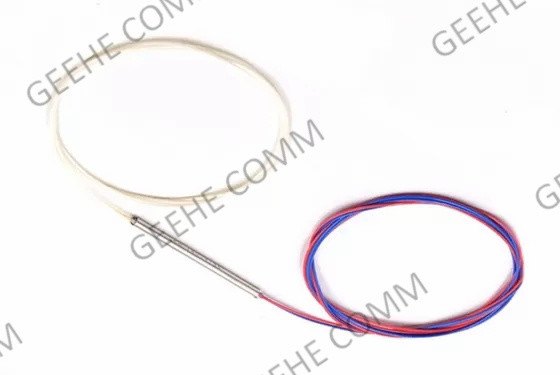

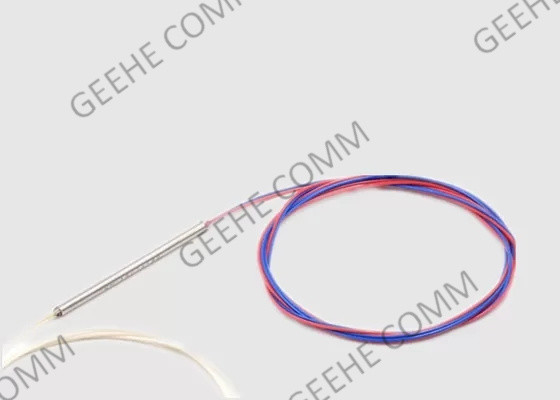

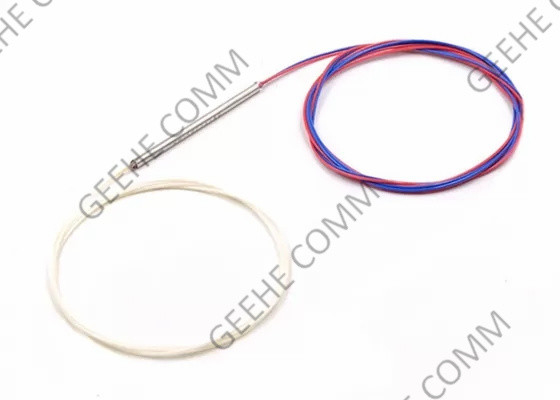

1×2/2×2 Multi-mode 62.5/125um Broadband Fiber Optic Rotating Coupler
Breve introduzione dell' accoppiatore ottico:
Un accoppiatore a fibra è un dispositivo a fibra ottica con una o più fibre di ingresso e una o più fibre di uscita, con bassa perdita di inserimento, bassa dipendenza dalla polarizzazione e eccellente stabilità ambientale.
I rapporti di accoppiamento precisi da 50/50 a 1/99 sono disponibili con un'uniformità molto stretta.I componenti di accoppiamento standard multi-mode svolgono funzioni di divisione e monitoraggio della potenza in tutti i tipi di sistemi di comunicazione ottica.
Altri accoppiatori sensibili alle lunghezze d'onda sono utilizzati come multiplexatori nei sistemi di telecomunicazione WDM per combinare diversi canali di ingresso con lunghezze d'onda diverse,o a canali separati.
1× 2,2×2 Fibra ottica di accoppiamento caratteristiche e vantaggi:
Specifica e parametro dell'accoppiatore a doppia finestra:
| Parametro | P | A | |||
| lunghezza d'onda operativa (nm) | 1310 e 1550 | ||||
| Larghezza di banda operativa (nm) | 1310 ± 40 nm,1550 ± 40 nm | ||||
| Tipo di fibra ((dB) | Corning G652D O Corning G657 A1 | ||||
| Perdita di inserimento (dB) |
50/50. | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 40,90 ~ 6,10/≤ 2.1 | |||
| 20/80 | 60,80 ~ 7,40/≤ 1.2 | 60,50 ~ 7,70/≤ 1.2 | |||
| 10/90 | 9.60 ~ 10.50/≤ 0.6 | 80,80-11,40/≤0.8 | |||
| 5/95 | 12.70~13.50 /≤0.4 | 120,05-14,05/≤0.5 | |||
| 3/97 | 140,60-15,50/≤0.3 | 130,60-16,05/≤0.4 | |||
| 2/98 | 160,60-17,90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 180,80-21,40/≤0.25 | |||
| PDL(dB) | ≤ 0.1 | ≤ 0.15 | |||
| Perdita di rendimento (dB) | ≥ 50 | ≥ 45 | |||
| Direttiva (dB) | ≥ 55 | ||||
| Temperatura di funzionamento ((°C) | -40 ~ +85 | ||||
* La specifica di cui sopra è senza connettore
* Altre specifiche sono disponibili su richiesta del cliente
Informazioni sull'ordine:
| - Le cellule bianche... | X- | X2- | 35 - | XX- | X- | XX- | XX- | X |
| P: premio A: grado A X: Personalizzazione |
121x2 22- E' un'altra cosa. |
351310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Personalizzazione |
25Fibra libera | SC: SC/UPC SA: SC/AC 00: senza connettore |
A: A B: B C:C |
|
| Grado | Numero di porto | lunghezza d'onda di funzionamento | Rapporto di accoppiamento | Lunghezza della fibra | Tipo di fibra | Tipo di connessione | Dimensione |
EX:WBC-P-12-35-50-1-09-0-B
Applicazione di accoppiamento ottico in fibra fibrosa 1 × 2:
Servizio Wuhan Geehe:
1) Alta stabilità ambientale
Basse perdite di inserimento, basse perdite dipendenti dalla polarizzazione, basso riflesso posteriore e buona uniformità
2) Struttura compatta
Piccole dimensioni, può essere installato direttamente in una varietà di scatola di trasferimento e solo occupare poco spazio
3) Controllo della qualità rigoroso
Garantiamo che ogni prodotto nelle mani dei clienti è soggetto a rigorosi standard di test
4) Spedizione rapida
Con lavoratori qualificati e stabili, tutti gli ordini sono più veloci dei concorrenti
5) Audit di fabbrica
Collaboriamo con marchi famosi e clienti giapponesi, con 15 anni di esperienza di ispezione di fabbrica e familiarizzare con l'intero processo di ispezione da SGS
6) Nuovo prodotto
Abbiamo il servizio di squadra di ricerca e sviluppo per il servizio OEM di alto livello, anche può insieme con il cliente per sviluppare nuovi prodotti.
