Dettagli:
|
| Nome del modello: | OM2 3,0mm Fiber Patch Cable, arancione | Collegamento a fibra: | SC a ST |
|---|---|---|---|
| Il centro della fibra: | Modalità multi | Colore: | Arancione, su misura. |
| Diametro del cavo: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Cappottole: | pvc |
| Tipo di connettore: | Doppia struttura | Lunghezza (metri): | 10 metri |
| Evidenziare: | Cavo della toppa della fibra di OM2 3.0mm,Cavo duplex della toppa della fibra mista,cavo di toppa a fibra ottica di 3M ST/SC |
||

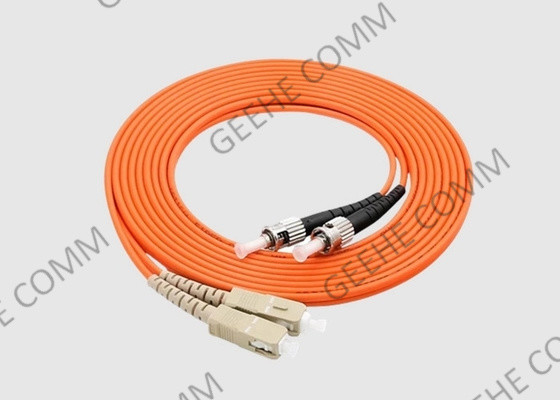

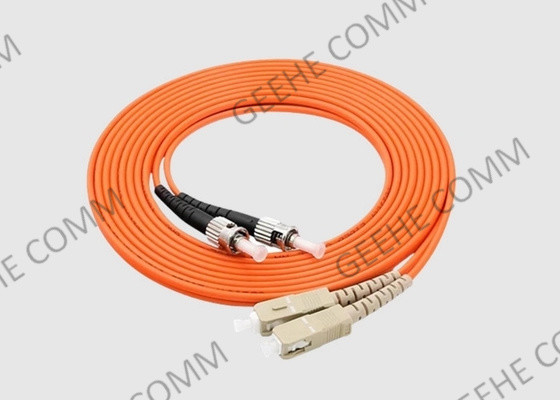

3M ST/SC Duplex Multimode 50/125 OM2 3,0 mm Fiber Patch Cable, arancio
1- Introduzione di base:
50/125 OM2 fibra multimode è realizzata e creata per Ethernet veloce, canale di fibra, velocità Gigabit Ethernet, data center, legacy OM2, reti locali, SAN, backbone, riser,e applicazioni orizzontali.
I cordoni di patch in fibra OM2 funzionano in uno spettro di temperature raccomandato: (-4°F a +158°F) e hanno un raggio di piegatura di installazione MIN di 5,00 cm e un raggio di piegatura a lungo termine MIN di 3,00 cm.
OM2 50/125 I cordoni di patch in fibra multimode riducono il processo di installazione e riducono al minimo il costo totale dell'installazione, grazie alla funzione plug-and-play intrinseca della fibra pre-terminata.

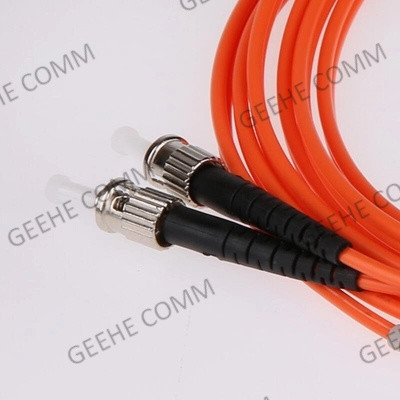

Il connettore ST ha un supporto a baionetta con ferrule in ceramica.
2Benefici e caratteristiche del cordone da ST a SC:
• Progettato per supportare applicazioni Ethernet gigabit, canale fibra, Infiniband, ATM e protocolli Internet
• Plenum CMP destinato a cavi che attraversano pareti e soffitti con spazio d'aria plenum
• Processo di stampaggio a iniezione brevettato per una maggiore durata
• ispezionato e testato per la perdita di inserimento
• Giacca a prova di trazione, immune alle interferenze elettriche
• connettori colorati per una facile identificazione
3. Applicazioni del cordone di fibra ottica:
Comunicazioni in fibra ottica, video, LAN, sistemi CATV
Rete di accesso ottico
Trasmissione di dati in fibra ottica
Centri dati
Rete di area locale
Attrezzature di prova
4.Specificità e parametro tecnologico
| Parametri | Valore | ||||
| Tipo di connettore | LC/UPC,LC/UPC | ||||
| Lunghezza d'onda centrale(nm) | 1310 o 1550 | ||||
| Max.Perdita di inserimento(dB) | 0.3 | ||||
| Rapporto di estinzione min.(dB) | 23 | ||||
| Min.Perdita di ritorno(UPC)(dB) | 55 | ||||
| Min.Perdita di ritorno(APC)(dB) | 65 | ||||
| Orientazione fondamentale | Asse lento | ||||
| Allineamento dell'asse(deg) | ±3 | ||||
| Temperatura di funzionamento°C) | -20~+70 | ||||
| Temperatura di conservazione°C) | -40~+85 | ||||
| Tipo di fibra | Fibra di Corning | ||||
* Per il dispositivo con connettore.IL è 0.3dB superiore,RL è 5dB inferiore,ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.
5.SC Specifica del connettore e parametro tecnologico:
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3,MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| interscambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| MM | dB | ≥ 36(Senza connettore APC) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
6Come scegliere i cordoni di fibra?
1) Modalità del cavo a fibra: modalità singola o multimode
La modalità dei cavi di fibra patch indica come i fasci di luce viaggiano all'interno della fibra.
2) Numero di fili di fibra: Simplex o Duplex
Secondo il numero di fili di fibra, ci sono cordoni di patch di fibra simplex e duplex.cordone di patch a fibra simplex contiene un singolo filamento di fibra con un connettore simplex su ciascuna estremitàPuò essere collegato con una coppia di moduli trasmettitori BiDi dotati di una porta.Considerando che il cordone di patch in fibra duplex è costituito da due fili di vetro o di plastica con un connettore duplex (o considerato come due connettori simplex)È spesso collegato con trasmettitori comuni o trasmettitori BiDi a doppia fibra.
3) Scegliere il giusto tipo di giacca per cavi (PVC/LSZH/OFNP/Armored)
Di solito, ci sono tre tipi di cappotti per cavi: cloruro di polivinile (PVC), alogeno a basso fumo zero (LSZH) e plenum non conduttivo di fibra ottica (OFNP).Puoi vedere le caratteristiche in figura sotto e scegliere quello giusto per la vostra rete.
4) Scegliere il tipo di verniciatura del connettore corretto (UPC/APC)
Poiché la perdita del connettore APC è inferiore rispetto ai connettori UPC, di solito le prestazioni ottiche dei connettori APC sono migliori rispetto ai connettori UPC.i connettori APC sono ampiamente utilizzati in applicazioni come FTTx, la rete ottica passiva (PON) e il multiplexing a divisione di lunghezza d'onda (WDM) che sono più sensibili alle perdite di ritorno.Quindi dovresti valutare i pro e i contro.Per le applicazioni che richiedono una segnalazione in fibra ottica ad alta precisione, APC dovrebbe essere la prima considerazione, ma i sistemi digitali meno sensibili funzioneranno altrettanto bene utilizzando UPC.il colore del connettore del cavo APC è verde, e del cavo di patch UPC è blu.
7Il servizio.
