Dettagli:
|
| Nome del modello: | 2.0 mm Cavo di fibra ottica | Materiale della guaina: | LSZH PVC |
|---|---|---|---|
| Lunghezza del cavo: | 1m o su misura | Numero di fibre: | 2 |
| Resistenza alla trazione (N): | ≥55 | Diametro del cavo: | 0.9mm, 1.6mm, 2mm o 3mm |
| Colore: | giallo | Materiale della giacca: | PVC, colonna montante (OFNR), assemblea plenaria (OFNP), LSZH |
| Evidenziare: | Cavo a fibra ottica della toppa del duplex OS2,Cavo a fibra ottica 2.0mm della toppa,Cavo di toppa a fibra ottica 5M |
||

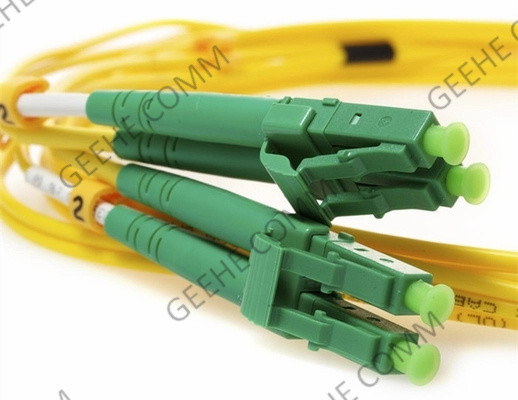

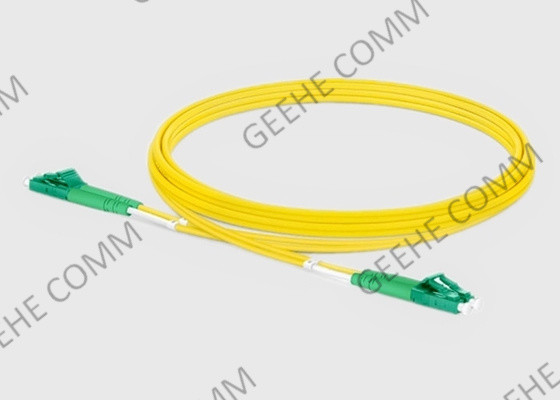

5M LC APC a LC APC Duplex OS2 Single Mode PVC 2.0mm Fiber Optic Patch Cable
1- Introduzione di base:
I cavi a fibra ottica sono adatti per i cavi jumper delle attrezzature, i collegamenti incrociati e i collegamenti delle aree di lavoro.Tutti i cavi di patch sono fabbricati utilizzando cavi di grado riser e sono testati in fabbrica per assicurarsi che le prestazioni soddisfino gli standard di TelcordiaI cordoni a patch sono disponibili sia in multimodo che in singlemodo, in simplex e in duplex.
Tutti i jumper sono fabbricati per soddisfare o superare le specifiche Telcordia GR326-CORE Issue 4.
Essi sono testati per la corretta chiarezza della faccia finale, perdita di inserimento, perdita di ritorno e geometria della faccia finale per garantire prestazioni ottiche massime.
2. Benefici e caratteristiche del cordone di patch da LC a LC:
3. Applicazioni del cordone di fibra ottica:
4. Specifica e parametro tecnologico
| Parametri | Valore | ||||
| Tipo di connettore | LC/UPC,FC/UPC,SC/UPC,MU/UPC | ||||
| Lunghezza d'onda centrale(nm) | 1310 o 1550,980 o 1060,850,780 | ||||
| Max.Perdita di inserimento(dB) | 0.3 | ||||
| Rapporto di estinzione min.(dB) | 23 | ||||
| Min.Perdita di ritorno(UPC)(dB) | 55 | ||||
| Min.Perdita di ritorno(APC)(dB) | 65 | ||||
| Orientazione fondamentale | Asse lento | ||||
| Allineamento dell'asse(deg) | ±3 | ||||
| Temperatura di funzionamento°C) | -20~+70 | ||||
| Temperatura di conservazione°C) | -40~+85 | ||||
| Tipo di fibra | Fibra PM Panda | ||||
* Per il dispositivo con connettore.IL è 0.3dB superiore,RL è 5dB inferiore,ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.
5. Specifica del connettore LC e parametro tecnologico:
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| interscambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| MM | dB | ≥ 36(Senza connettore APC) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
6Informazioni per l' ordinazione del cordone di patch:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
LA: LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:altri | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modalità fibra | Tipo di connettore | Tipo di connettore | Diametro del cavo | Tipo di flange | Lunghezza della fibra |
* EX: OFC-D-LA-LA-09-0-1.0
7Come scegliere i cordoni di fibra?
1)Modo del cavo a fibra: singolo o multimoda
La modalità dei cavi di fibra patch indica come i fasci di luce viaggiano all'interno della fibra.
2)Numero di fili di fibra: Simplex o Duplex
Secondo il numero di fili di fibra, ci sono cordoni di patch di fibra simplex e duplex.cordone di patch a fibra simplex contiene un singolo filamento di fibra con un connettore simplex su ciascuna estremitàPuò essere collegato con una coppia di moduli trasmettitori BiDi dotati di una porta.Considerando che il cordone di patch in fibra duplex è costituito da due fili di vetro o di plastica con un connettore duplex (o considerato come due connettori simplex)È spesso collegato con trasmettitori comuni o trasmettitori BiDi a doppia fibra.
3) Scegliere il giusto tipo di giacca per cavi (PVC/LSZH/OFNP/Armored)
Di solito, ci sono tre tipi di cappotti per cavi: cloruro di polivinile (PVC), alogeno a basso fumo zero (LSZH) e plenum non conduttivo di fibra ottica (OFNP).Puoi vedere le caratteristiche in figura sotto e scegliere quello giusto per la vostra rete.
4) Tipo di connettore: LC, SC, ST o altri
Ci sono molti tipi di connettori utilizzati nei cavi a fibra come LC, SC, ST, MTP o MPO elencati in questo articolo Quanti tipi di connettori a fibra conosci?C'è un nuovo tipo di connettore chiamato connettore MDC, che consente la più alta densità di connettori possibile, offrendo un vantaggio di 3 volte rispetto a un connettore LC standard.Quindi è meglio che tu confermi il tipo di interfaccia dei dispositivi che stai usando la prima volta.
5) Scegliere il tipo corretto di verniciatura del connettore (UPC/APC)
Poiché la perdita del connettore APC è inferiore rispetto ai connettori UPC, di solito le prestazioni ottiche dei connettori APC sono migliori rispetto ai connettori UPC.i connettori APC sono ampiamente utilizzati in applicazioni come FTTx, la rete ottica passiva (PON) e il multiplexing a divisione di lunghezza d'onda (WDM) che sono più sensibili alle perdite di ritorno.Quindi dovresti valutare i pro e i contro.Per le applicazioni che richiedono una segnalazione in fibra ottica ad alta precisione, APC dovrebbe essere la prima considerazione, ma i sistemi digitali meno sensibili funzioneranno altrettanto bene utilizzando UPC.il colore del connettore del cavo APC è verde, e del cavo di patch UPC è blu.
8Servizi di fabbrica:
Servizio OEM di alto livello per marchi.
