Dettagli:
|
| Nome del modello: | Accoppiatore a fibra LC/UPC a doppia finestra | Tipo di configurazione dell'accoppiatore ottico: lunghezza d'onda di funzionamento 1x2: | 1310nm, 1490nm, 1550 nanometro |
|---|---|---|---|
| Rapporto di divisione: | 50/50,40/60,30/70,20/80,10/90,5/95 di ecc | altri tipi: | Singlewindow, Dualwindow, Triplewindow |
| Funzione: | Distribuzione della fibra | Disponibile pre-terminato: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC e ST/UPC |
| Allineamento di polarizzazione: | Asse lento o asse veloce | Tipo di fibra: | Cavo a fibre ottiche di PM |
| Tipo di pacchetto: | CONTENITORE DI ABS | Tipo di configurazione: | 1×2 con il connettore di LC |
| Evidenziare: | Accoppiatore doppio della fibra della finestra LC/UPC,separatore a fibra ottica di 1x2 FBT,Tipo fuso misto accoppiatore della fibra |
||

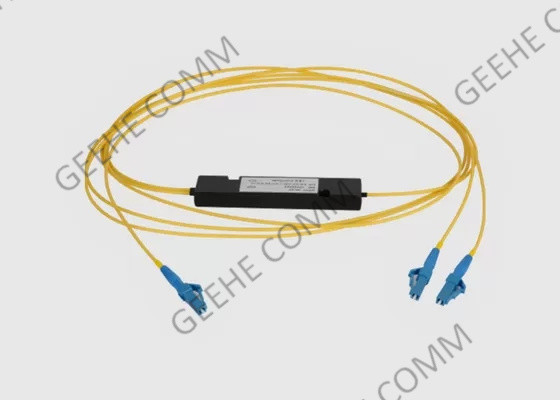

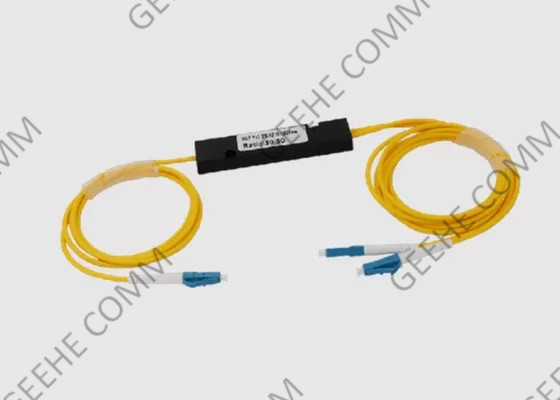

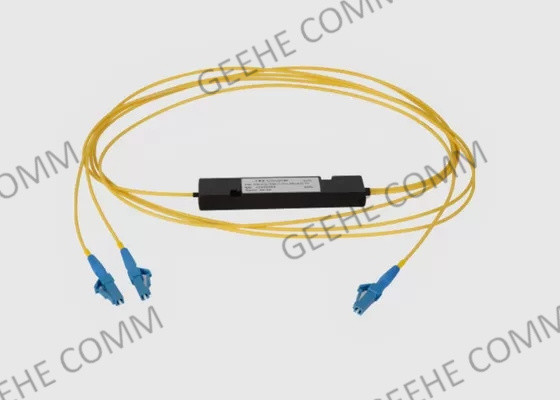

1x2 FBT Multimode Dual Window LC/UPC Fiber Coupler con scatola ABS
Breve introduzione dell' accoppiatore ottico:
Splitter multimodale a fibra ottica 1X2 ABS Box Fused Type Fiber Coupler FBT Splitter sono bidirezionali e possono essere utilizzati come accoppiatori o splitter.Gli accoppiatori a indice MM offrono basse perdite di inserimento e eccellente stabilità ambientale e meccanicaGli accoppiatori multimodo sono disponibili in fibre 50/125um e 62.5/125um e funzionano a 850nm o 1310nm.Giacca a tubo sciolto di 900 μm, o 250 μm di fibre nude.
Gli splitter Geehe (FBT) sono disponibili con 1x2, 1x3, 1x4, 1x5, 1x6, 1x8, 1x12, 1x16, 1x18, 1x20 e 1x24, 2x2, 2x4,3x3 configurazioni con fibra monomodo o multimodo e offriamo tutti i tipi di connettori di pre-connettori come SC, FC, ST, LC e E2000 ecc.
Caratteristiche e vantaggi dell'accoppiatore a fibra ottica:
Basse perdite di inserimento
Basse perdite dipendenti dalla polarizzazione
Perdite di rendimento elevate
Proporzione di divisione opzionale 20/80, 40/60... (per impostazione predefinita 50/50).
Compatto per piccole aree di applicazione come contenitori o vassoi di fusione
Ampia temperatura di funzionamento e lunghezza d'onda
Eccellente stabilità ambientale e meccanica
Qualificato con Telcordia GR-1221 e GR-1209
Scatola ABS di plastica di alta qualità
Specifica e parametro dell'accoppiatore a doppia finestra:
| Parametro | P | A | |||
| lunghezza d'onda operativa (nm) | 1310 e 1550 | ||||
| Larghezza di banda operativa (nm) | 1310 ± 40 nm,1550 ± 40 nm | ||||
| Tipo di fibra ((dB) | Corning G652D O Corning G657 A1 | ||||
| Perdita di inserimento (dB) |
50/50. | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 40,90 ~ 6,10/≤ 2.1 | |||
| 20/80 | 60,80 ~ 7,40/≤ 1.2 | 60,50 ~ 7,70/≤ 1.2 | |||
| 10/90 | 9.60 ~ 10.50/≤ 0.6 | 80,80-11,40/≤0.8 | |||
| 5/95 | 12.70~13.50 /≤0.4 | 120,05-14,05/≤0.5 | |||
| 3/97 | 140,60-15,50/≤0.3 | 130,60-16,05/≤0.4 | |||
| 2/98 | 160,60-17,90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 180,80-21,40/≤0.25 | |||
| PDL(dB) | ≤ 0.1 | ≤ 0.15 | |||
| Perdita di rendimento (dB) | ≥ 55 | ≥ 45 | |||
| Direttiva (dB) | ≥ 55 | ||||
| Temperatura di funzionamento ((°C) | -40 ~ +85 | ||||
* La specifica di cui sopra è senza connettore
* Altre specifiche sono disponibili su richiesta del cliente
Informazioni sull'ordine:
| - Le cellule bianche... | X- | X2- | 35 - | XX- | X- | XX- | XX- | X |
| P: premio A: grado A X: Personalizzazione |
121x2 22- E' un'altra cosa. |
351310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Personalizzazione |
25Fibra libera | SC: SC/UPC SA: SC/AC 00: senza connettore |
A: A B: B C:C |
|
| Grado | Numero di porto | lunghezza d'onda di funzionamento | Rapporto di accoppiamento | Lunghezza della fibra | Tipo di fibra | Tipo di connessione | Dimensione |
EX:WBC-P-12-35-50-1-09-0-B
Applicazione dell'accoppiatore a fibra ottica:
Servizio Wuhan Geehe:
1) Alta stabilità ambientale
Basse perdite di inserimento, basse perdite dipendenti dalla polarizzazione, basso riflesso posteriore e buona uniformità
2) Struttura compatta
Piccole dimensioni, può essere installato direttamente in una varietà di scatola di trasferimento e solo occupare poco spazio
3) Controllo della qualità rigoroso
Garantiamo che ogni prodotto nelle mani dei clienti è soggetto a rigorosi standard di test
4) Audit di fabbrica
Collaboriamo con marchi famosi e clienti giapponesi, con 15 anni di esperienza di ispezione di fabbrica e familiarizzare con l'intero processo di ispezione da SGS
5) Giovane squadra
I team di vendita sono ragazzi e ragazze anni '90, con l'energia e la passione per il loro lavoro e il servizio bene per ogni cliente.
