Dettagli:
|
| Name di modello: | MPO al cavo duplex di sblocco della fibra di 4x LC | Modo della fibra: | OM3 (50/125) |
|---|---|---|---|
| Diametro del cavo: | 3.0MM | Tipo del connettore: | MPO femminile - duplex di LC |
| Colore del rivestimento: | Magenta / Beige / Aqua / verde / giallo, rosso, ecc | Lunghezza d'onda: | 850/1300nm |
| Lunghezza della fibra: | 1m, 3m, 5m o OEM | Raggio di curvatura minimo: | 7.5mm |
| Carico di trazione per installazione: | 100 N | distanza di Ethernet 40/100G: | 150m a 850nm |
| Evidenziare: | MPO al cavo duplex di sblocco della fibra di 4x LC,8 cavo di sblocco della fibra della fibra OM3 |
||
Femmina di MPO di connettore a fibra ottica monomodale maschio di MPO al 9/125 MPO per la rete
Panoramica veloce:
* 1-864 assemblaggi cavi pre-terminati sono disponibili
* può essere progettato con i seguenti tipi della fibra: MP, curvatura MP insensibile; 62.5µm MILLIMETRO; laser di 50µm (OM2) e di 50µm ottimizzato (OM3/OM4)
* Assemblee del nastro di 12F/8F MPO disponibili che facilitano il termine rapido & facile delle fibre del nastro per le soluzioni 1G/10G/40G/100G
* opzioni personalizzabili del cavo e di termine disponibili
* disponibile con il connettore flessibile del MPO di Sumitomo, che permette il cambiamento di polarità e di genere nel campo come pure nelle operazioni in opposizione.
* colonna montante, assemblea plenaria ed opzioni di LSZH disponibili
* tutte le configurazioni del connettore dello standard industriale possono essere specificate

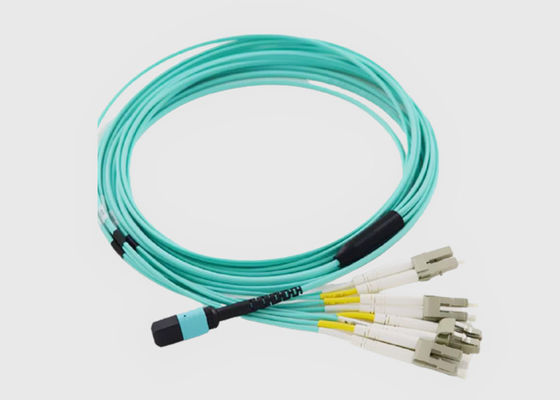

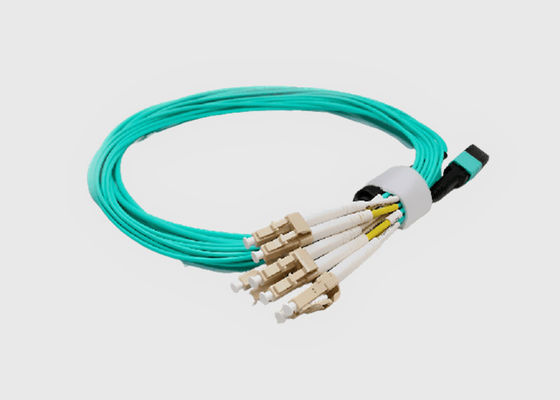

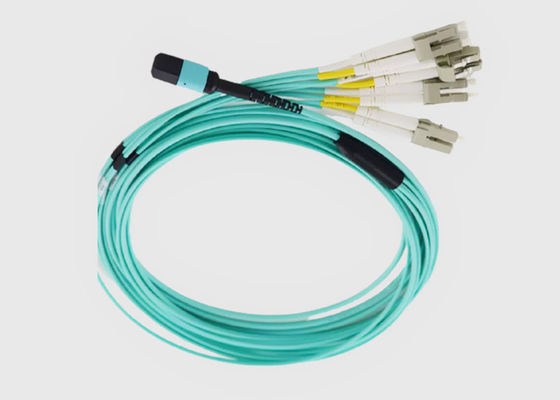

Il MF-MPO/F-4xDLC-OM3-x M-B-LS di Geehe è fabbrica pre-ha terminato MPO 4xLC al cavo dello sblocco del duplex 50/125 10G OM3, offrente all'utente il vantaggio di qualità coerente, ad installazione molto più veloce ed a gestione più semplice del cavo. Questo cavo dello sblocco di MPO è compreso un fermaglio di MPO ed i connettori duplex della fibra 4xLC sull'altra estremità. I cavi del cablaggio di MPO utilizzano 8 fibre del centro OM3 completamente per trasmettere 40Gbps. 4 fibre in ogni direzione che trasmette a 10Gbps. Il cavo a fibra ottica del cablaggio si conforma a polarità di metodo la B (Cross-Connect) ed il connettore di MTP è disponibile su richiesta. Questo OM3 MPO al cavo duplex del cablaggio 4xLC è adatto ad uso in 100G QSFP28 SR4 allo SR di 25G SFP28, o a 40G QSFP SR4 al collegamento del ricetrasmettitore dello SR di 10G SFP+.
Cavo ottico Features&Benefits di MPO:
Specifiche e parametro:
Prestazione ottica del cavo a fibre ottiche di MPO:
| Connettore di MPO | MP standard | MP con poche perdite | Millimetro standard | Millimetro con poche perdite | |
| Perdita di inserzione | Tipico (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Massimo (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Attenuazione di riflessione (dB) | ≥60 per l'APC (una lucidatura di 8 angoli) |
≥20 per il PC | |||
| ≥50 per il PC | — | ||||
| Maschio/femminile (dB) | Maschio: con i perni, femminili: senza perni | ||||
| Resistenza alla trazione (dB) | ≤0.3 (66N massimo) | ||||
| Vibrazione (dB) | ≤0.3 (10-55Hz) | ||||
| Ciclo termico (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Parametro geometrico del fine-fronte:
| Oggetto | Spec. | ||||
| MP | Millimetro | ||||
| RX (millimetro) | MIN 2000 | ||||
| Relè (millimetro) | MIN 5 | ||||
| Altezza della fibra (nanometro) | 1000-3500 | ||||
| Differenza di massimo. Altezza tutta (nanometro) | Max: 500 | ||||
| Differenza di massimo. Registrazione di altezza (nanometro) | Max: 300 | ||||
| Angolo dell'ascissa (°) | -0,2 ~ 0,2 | ||||
| Angolo dell'asse y (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Immersione del centro | N/A | -100 ~ 200 | |||
Informazioni di ordinazione:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH Il NP: OFNP NR: OFNR |
FF: MPO /MPO (femmina alla femmina) MF: MPO/MPO (maschio ad una femmina) Millimetro: MPO/MPO (maschio a maschio) |
L: Con poche perdite B: Perdita standard |
il centro 12:1×12 il centro 48:4×12 il centro 72:6×12 il centro 96:8×12 |
: TIA568 attraverso tipo B: Tipo di inverso TIA568 C: TIA568 inter tipo |
5M a 50M |
|
| Tipo di genere | Abitazione del colore | Puntale | Norma di perdita del connettore | I centri della fibra | Polarità | Lunghezza della fibra |
Informazioni di ordinazione dell'eredità di LC:
| Estremità del connettore | Modo | Configurazione del cavo | Colore del cavo | Diametro del cavo | Lunghezza di cavo (m) | ||||
| LC a LC | 9 | OS1/OS2 | D | Duplex | Y | Giallo | 2.4mm | 1 | |
| 7A1 | G.657A1 | Dott | Colonna montante duplex | Acqua | 3.0mm | 2 | |||
| 7A2 | G.657A2 | DP | Assemblea plenaria duplex | P | Porpora | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 |
|||||||
Applicazione del cavo di toppa della fibra di MPO:
Conformità delle norme di Geehe:
