Dettagli:
|
| Name di modello: | Cassetta a fibra ottica duplex di scambio 12×LC | Modo della fibra: | Μm OS2 9/125 |
|---|---|---|---|
| Numero di fibre: | 24 fibre | Front Connector Type: | un duplex di 12 x LC |
| Tipo posteriore del connettore: | 1 maschio di x MPO-24 (appuntato) | Verifichi la lunghezza d'onda: | 850/1300nm |
| Lunghezza della fibra: | 1m, 3m, 5m o OEM | Polarità: | Scriva A a macchina |
| distanza di Ethernet 10G: | 400m a 850nm | distanza di Ethernet 40/100G: | 150m a 850nm |
| Evidenziare: | Cassetta a fibra ottica di scambio 12×LC,Cassetta duplex del quadro d'interconnessione di fibra 12×LC,Cassetta del quadro d'interconnessione di fibra di MPO 12×LC |
||

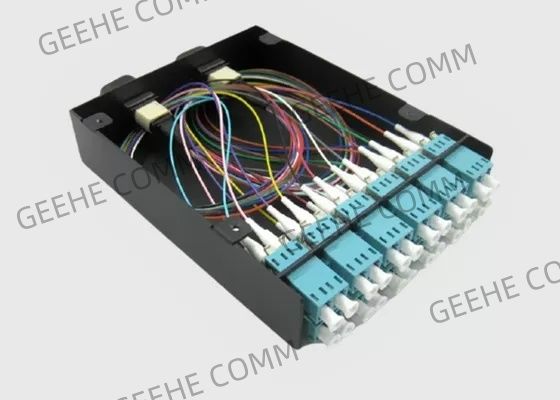

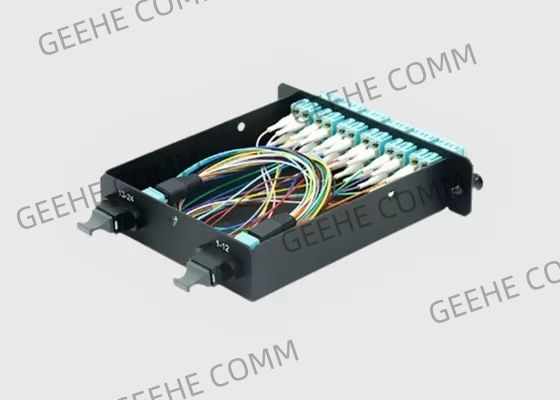

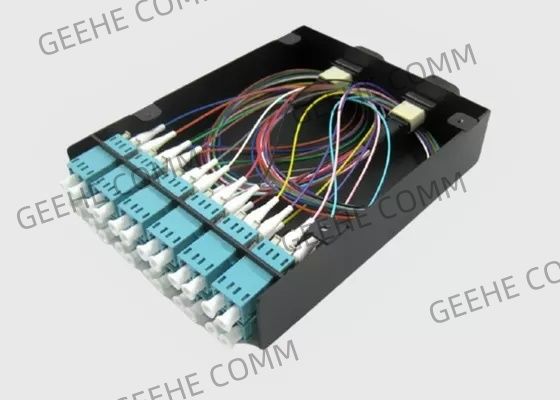

Cassetta a fibra ottica duplex di scambio di cavo 12×LC di sblocco della fibra di MTP/MPO
Informazioni di base:
La cassetta a fibra ottica di scambio di MPO accetta tutti i tipi di cordami per eliminare i vassoi della giuntura e per terminare rapidamente, sicuro ed elegante i cavi nelle cassette. Il corpo bianco dell'ABS dà la visibilità eccellente per i colori della fibra e la navetta smontabile della giuntura rende l'installazione molto più conveniente. La cassetta di scambio caratterizza i fori del parete-montaggio nel corpo permettendo che l'utente monti dovunque.
Oltre ad accettare tutti i tipi di cavo (tubi saltati compresi della fibra dell'aria), i punti di ingresso si raddoppiano come porti dell'adattatore di MPO che danno la flessibilità convertire la cassetta in cassetta di MPO. Gli adattatori di LC sono con le imposte e la piastra frontale può essere rimossa anche dopo installazione in un quadro d'interconnessione tenendo conto la pulizia o la riparazione facile dei connettori interni.
Features&Benefits:
– Progettazione pronta per l'uso per installazione rapida e facile
– Materiale di PC+ABS per assicurare prestazione leggera e e buona di sigillamento, abbastanza forte
– È senza strumento montare il modulo
– Bell'aspetto, costo giù per il grande lotto
– Fabbrica terminata e prova di 100% per assicurare la prestazione e l'affidabilità
– Progettazione adeguata per assicurare il raggio di curvatura e nella piccola dimensione
– Abbia spazio per l'etichettatura, con l'adattatore duplex di 12 LC
Specifiche e parametro:
prestazione a fibra ottica di 16F MPO:
| Connettore di MPO | MP standard | MP con poche perdite | Millimetro standard | Millimetro con poche perdite | |
| Perdita di inserzione | Tipico (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Massimo (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Attenuazione di riflessione (dB) | ≥60 per l'APC (una lucidatura di 8 angoli) |
≥20 per il PC | |||
| ≥50 per il PC | — | ||||
| Maschio/femminile (dB) | Maschio: con i perni, femminili: senza perni | ||||
| Resistenza alla trazione (dB) | ≤0.3 (66N massimo) | ||||
| Vibrazione (dB) | ≤0.3 (10-55Hz) | ||||
| Ciclo termico (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Parametro geometrico del fine-fronte:
| Oggetto | Spec. | ||||
| MP | Millimetro | ||||
| RX (millimetro) | MIN 2000 | ||||
| Relè (millimetro) | MIN 5 | ||||
| Altezza della fibra (nanometro) | 1000-3500 | ||||
| Differenza di massimo. Altezza tutta (nanometro) | Max: 500 | ||||
| Differenza di massimo. Registrazione di altezza (nanometro) | Max: 300 | ||||
| Angolo dell'ascissa (°) | -0,2 ~ 0,2 | ||||
| Angolo dell'asse y (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Immersione del centro | N/A | -100 ~ 200 | |||
Informazioni di ordinazione:
MC-2xMPO/M-12xDLC-24OM3-A: Cassetta a fibra ottica di MPO, maschio di 2x MPO-12 al duplex di 12x LC/UPC, 24 fibre OM3 misto, tipo A, su-chiave chiave giù
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH Il NP: OFNP NR: OFNR |
FF: MPO /MPO (femmina alla femmina) MF: MPO/MPO (maschio ad una femmina) Millimetro: MPO/MPO (maschio a maschio) |
L: Con poche perdite B: Perdita standard |
il centro 12:1×12 il centro 48:4×12 il centro 72:6×12 il centro 96:8×12 |
: TIA568 attraverso tipo B: Tipo di inverso TIA568 C: TIA568 inter tipo |
5M a 50M |
|
| Tipo di genere | Abitazione del colore | Puntale | Norma di perdita del connettore | I centri della fibra | Polarità | Lunghezza della fibra |
Applicazione della cassetta di MPO:
Conformità delle norme di Geehe:
Certificato di RoHS:
