Dettagli:
|
| Nome del modello: | Accoppiatore a fibra ottica 1310 nm | Lunghezza d'onda di funzionamento: | 1310nm, 1490nm, 1550 nanometro |
|---|---|---|---|
| Rapporto di divisione: | 50/50,40/60,30/70,20/80,10/90,5/95 di ecc | altri tipi: | Finestre singole, doppie, tripli, WDM. |
| Tipo di dispositivo: | Accoppiamento fusibile | Disponibile pre-terminato: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC e ST/UPC |
| Allineamento di polarizzazione: | Asse lento o asse veloce | Tipo di fibra: | Cavo a fibre ottiche di PM |
| dimensione del pacchetto: | Ø4x40;Ø4x54;98x16x9 mm | Tipo di configurazione: | 2x2 Split |
| Evidenziare: | accoppiatore a fibra ottica 2x2,Accoppiatore a fibra ottica 1310nm,Connettore a spina ottico misto |
||

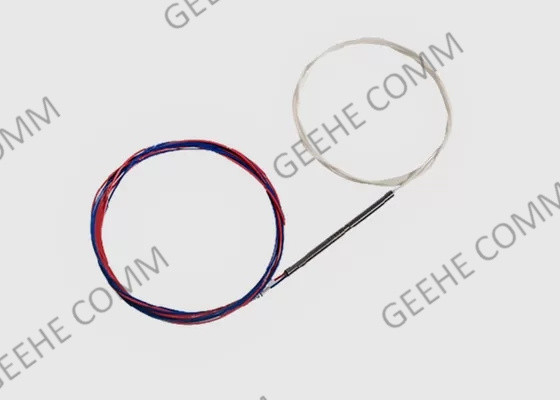

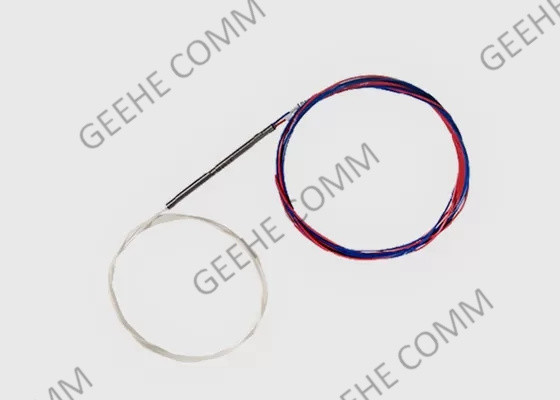

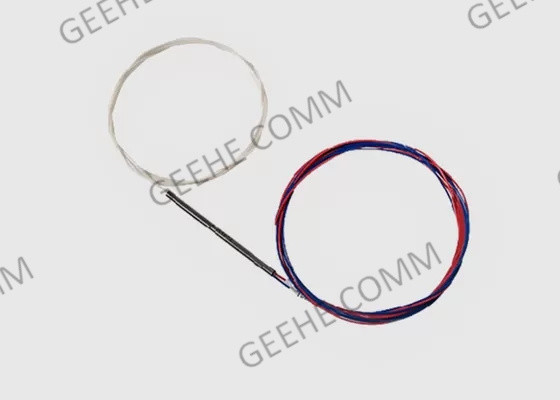

Accoppiatore in fibra ottica a singola modalità 2x2 multimodo personalizzato 1310nm
Breve introduzione dell' accoppiatore ottico:
Gli accoppiatori a banda larga monomodo hanno una larghezza di banda di 80 nm, rispetto ai 40 nm degli accoppiatori standard monomodo.
È possibile specificare il rapporto di accoppiamento. Possono anche essere forniti accoppiatori che funzionano a lunghezza d'onda centrale diversa da 1550 nm o 1310 nm.
1x2 90:10 Proporzione di divisione
250 μm di fibra nuda per un facile stripping, splicing o termination.
Disponibile anche pre-terminato con LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC e ST/UPC50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 e 99/1.
Disponibili rapporti di divisione: 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 e 99/1.
Caratteristiche e vantaggi dell'accoppiatore in fibra ottica:
1) Basse perdite in eccesso
2) Bassa perdita di inserimento
3) Entrambi i pass band
4) Eccellente uniformità
5) Basse perdite dipendenti dalla polarizzazione
6) High Directivity 7) Various coupling ration
Certificazione e conformità
1) GR-1209 - Requisiti CORE per i componenti ottici passivi
2) GR - 1221 - CORE Requisiti di garanzia dell'affidabilità dei componenti ottici passivi
3) GR - 326 - REQUISITI CORE per i connettori ottici monomodo e gli assemblaggi di jumper
4) TIA-604 - Norma di internabilità dei connettori in fibra ottica
5) RoHS - Directive on Restriction of Hazardous Substances 6) ISO9001:2015 Sistema di qualità
Specifica e parametro dell'accoppiatore FBT:
| Parametro | P | A | |||
| lunghezza d'onda operativa (nm) | 1310 e 1490 e 1550 | ||||
| Larghezza di banda operativa ((nm) | 1310 ± 40 nm,1490 ± 40 nm,1550 ± 40 nm | ||||
| Tipo di fibra ((dB) | Corning G652D O Corning G657 A1 | ||||
| Perdita di inserimento (dB) |
50:50 | ≤ 3.4 | ≤ 3.6 | ||
| 30:70 | 5.00~5.60/≤1.8 | 40,90 ~ 6,10/≤ 2.1 | |||
| 10:90 | 9.60 ~ 10.50/≤ 0.6 | 80,80-11,40/≤0.8 | |||
| 5:95 | 12.70~13.50 /≤0.4 | 120,05-14,05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤0.2 | 180,80-21,40/≤0.25 | |||
| PDL(dB) | ≤ 0.1 | ≤ 0.1 | |||
| Perdita di rendimento (dB) | ≥ 50 | ≥ 45 | |||
| Direttiva (dB) | ≥ 55 | ||||
| Temperatura di funzionamento ((°C) | -40 ~ +85 | ||||
Informazioni sull'ordine:
| - Le cellule bianche... | X- | X2- | 345- | XX- | X- | XX- | XX- | X |
| P: premio A: grado A X: su richiesta |
121x2 22- E' un'altra cosa. |
1310&1490&1550nm | 0101:99 05- 05:95 ..... 5050.50 |
11 m x: su richiesta |
25Fibra libera | SC: SC/UPC SA: SC/AC 00:senza connettore |
A: A B: B C: C |
|
| Grado | Numero di porta | Operazione lunghezza d'onda | Rapporto di accoppiamento | Lunghezza della fibra | Tipo di fibra | Tipo di connettore | Dimensione |
Combinatore FBT Confronta con Splitter PLC:
| Parametri | Splitter FBT | Splitter PLC |
| Metodo di produzione | Due o più pezzi di fibra ottica sono legati tra loro e montati su un dispositivo a fibra fusa.Le fibre sono poi estese in base al ramo di uscita e il rapporto con una fibra che viene individuata come l'input. | È costituito da un chip ottico e da diverse matrici ottiche, a seconda del rapporto di uscita. |
| Lunghezza d'onda operativa | 1310nm e 1550nm (standard); 850nm (custom) | 1260 nm -1650 nm (lunga d'onda completa) |
| Applicazione | HFC (rete di fibre e cavi coassiali per CATV); tutte le applicazioni FTIH. | Lo stesso. |
| Prestazioni | Per le divisioni più grandi, l'affidabilità può diventare un problema. | Buono per tutte le spaccature, alto livello di affidabilità e stabilità. |
| Input/Output | Uno o due ingressi con una potenza massima di 32 fibre. | Uno o due ingressi con una potenza massima di 64 fibre. |
| Pacco | Tubo in acciaio (utilizzato principalmente nelle attrezzature); modulo nero ABS (convenzionale) | Lo stesso. |
| Cavo di ingresso/uscita | Fibra ottica nuda; 0,9 mm, 2,0 mm e 3,0 mm | Lo stesso. |
| Dimensione del pacchetto | 1×2 a 1×8 dimensioni inferiori a PLC | Più di 1×8, PLC Splitter dimensioni è più piccolo |
| Stabilità e affidabilità | La stabilità è migliore. | Alta stabilità non come FBT Splitter |
Applicazione dell'accoppiatore in fibra ottica:
Servizio Wuhan Geehe:
1) Alta stabilità ambientale
Basse perdite di inserimento, basse perdite dipendenti dalla polarizzazione, basso riflesso posteriore e buona uniformità
2) Struttura compatta
Piccole dimensioni, può essere installato direttamente in una varietà di scatola di trasferimento e solo occupare poco spazio
3) Controllo della qualità rigoroso
Garantiamo che ogni prodotto nelle mani dei clienti è soggetto a rigorosi standard di test
4) Spedizione rapida
Con lavoratori qualificati e stabili, tutti gli ordini sono più veloci dei concorrenti
5) Audit di fabbrica
Collaboriamo con marchi famosi e clienti giapponesi, con 15 anni di esperienza di ispezione di fabbrica e familiarizzare con l'intero processo di ispezione da SGS
