Dettagli:
|
| Nome del modello: | Accoppiatore a fibra ottica 1310&1550nm | Lunghezza d'onda operativa: | 1310nm, 1490nm, 1550 nanometro |
|---|---|---|---|
| rapporto di divisione: | 50:50,30:70,10:90,5:95,1:99 | altri tipi: | Finestra singola, doppia, tripla. |
| Tipo di dispositivo: | Accoppiamento fusibile | Disponibile pre-terminato: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC e ST/UPC |
| Allineamento di polarizzazione: | Asse lento o asse veloce | Tipo di fibra: | Cavo a fibre ottiche di PM |
| Dimensione del pacchetto: | Ø4x40; Ø4x54; 98x16x9mm | No. di fibre: | 1 Fibra di ingresso, 3 Fibra di uscita |
| Evidenziare: | Accoppiatore a fibra ottica della finestra tripla,accoppiatore del cavo a fibre ottiche di singolo modo 1x3,accoppiatore del cavo a fibre ottiche 1550nm |
||

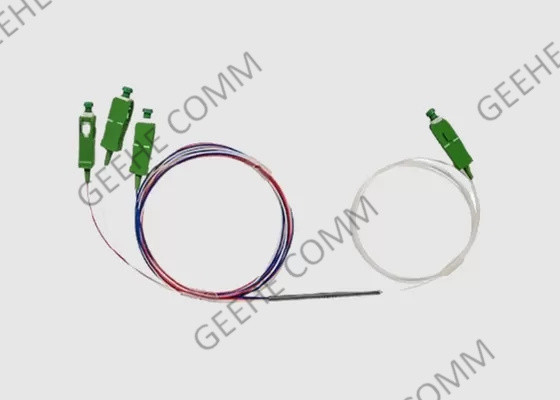

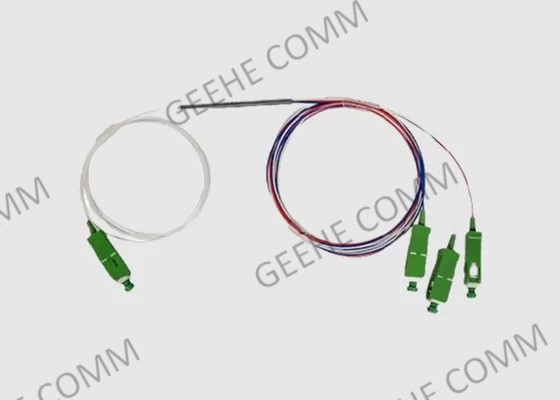

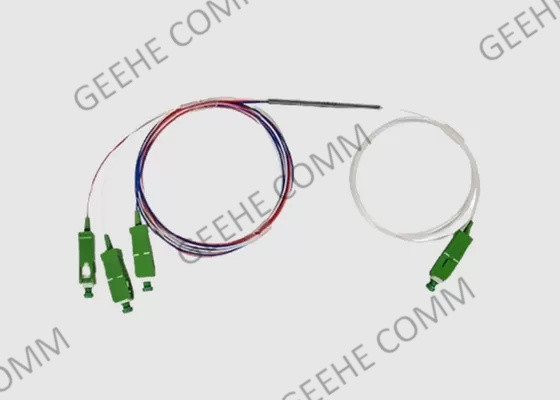

1x3 Single Mode Triple-Window Fiber Optic Coupler 1310&1550nm
Breve introduzione dell' accoppiatore ottico a tre finestre:
1X3 e 3X3 offrono perdite di inserimento molto basse, bassa dipendenza dalla polarizzazione e eccellente stabilità ambientale.I componenti dell'accoppiatore standard singlemode svolgono funzioni di divisione di potenza e monitoraggio in tutti i tipi di sistemi di comunicazione ottica.
1×3 Fibra ottica di accoppiamento caratteristiche e vantaggi:
Combinatore FBT Confronta con Splitter PLC:
| Parametri | Splitter FBT | Splitter PLC |
| Metodo di produzione | Due o più pezzi di fibra ottica sono legati tra loro e montati su un dispositivo a fibra fusa.Le fibre sono poi estese in base al ramo di uscita e il rapporto con una fibra che viene individuata come l'input. | È costituito da un chip ottico e da diverse matrici ottiche, a seconda del rapporto di uscita. |
| Lunghezza d'onda operativa | 1310nm e 1550nm (standard); 850nm (custom) | 1260 nm -1650 nm (lunga d'onda completa) |
| Applicazione | HFC (rete di fibre e cavi coassiali per CATV); tutte le applicazioni FTIH. | Lo stesso. |
| Prestazioni | Per le divisioni più grandi, l'affidabilità può diventare un problema. | Buono per tutte le spaccature, alto livello di affidabilità e stabilità. |
| Input/Output | Uno o due ingressi con una potenza massima di 32 fibre. | Uno o due ingressi con una potenza massima di 64 fibre. |
| Pacco | Tubo in acciaio (utilizzato principalmente nelle attrezzature); modulo nero ABS (convenzionale) | Lo stesso. |
| Cavo di ingresso/uscita | Fibra ottica nuda; 0,9 mm, 2,0 mm e 3,0 mm | Lo stesso. |
| Dimensione del pacchetto | 1×2 a 1×8 dimensioni inferiori a PLC | Più di 1×8, PLC Splitter dimensioni è più piccolo |
| Stabilità e affidabilità | La stabilità è migliore. | Alta stabilità non come FBT Splitter |
Specifica e parametro dell'accoppiatore a tre finestre:
| Parametro | P | A | |||
| lunghezza d'onda operativa (nm) | 1310 e 1490 e 1550 | ||||
| Larghezza di banda operativa ((nm) | 1310 ± 40 nm,1490 ± 40 nm,1550 ± 40 nm | ||||
| Tipo di fibra ((dB) | Corning G652D O Corning G657 A1 | ||||
| Perdita di inserimento (dB) |
50:50 | ≤ 3.4 | ≤ 3.6 | ||
| 30:70 | 5.00~5.60/≤1.8 | 40,90 ~ 6,10/≤ 2.1 | |||
| 10:90 | 9.60 ~ 10.50/≤ 0.6 | 80,80-11,40/≤0.8 | |||
| 5:95 | 12.70~13.50 /≤0.4 | 120,05-14,05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤0.2 | 180,80-21,40/≤0.25 | |||
| PDL(dB) | ≤ 0.1 | ≤ 0.1 | |||
| Perdita di rendimento (dB) | ≥ 50 | ≥ 45 | |||
| Direttiva (dB) | ≥ 55 | ||||
| Temperatura di funzionamento ((°C) | -40 ~ +85 | ||||
* La specifica di cui sopra è senza connettore
* Altre specifiche sono disponibili su richiesta del cliente
Informazioni sull'ordine:
| - Le cellule bianche... | X- | X2- | 345- | XX- | X- | XX- | XX- | X |
| P: premio A: grado A X: su richiesta |
121x2 22- E' un'altra cosa. |
1310&1490&1550nm | 0101:99 05- 05:95 ..... 5050.50 |
11 m x: su richiesta |
25Fibra libera | SC: SC/UPC SA: SC/AC 00Non c'è connessione. |
A: A B: B C:C |
|
| Grado | Numero di porta | Operazione lunghezza d'onda | Rapporto di accoppiamento | Lunghezza della fibra | Tipo di fibra | Tipo di connettore | Dimensione |
EX:WBC-P-12-345-50-1-25-00-A
1 × 2,2 × 2, accoppiatore ottico in fibra fibrosa Applicazione:
Servizio Wuhan Geehe:
1) Alta stabilità ambientale
Basse perdite di inserimento, basse perdite dipendenti dalla polarizzazione, basso riflesso posteriore e buona uniformità
2) Struttura compatta
Piccole dimensioni, può essere installato direttamente in una varietà di scatola di trasferimento e solo occupare poco spazio
3) Controllo della qualità rigoroso
Garantiamo che ogni prodotto nelle mani dei clienti è soggetto a rigorosi standard di test
4) Spedizione rapida
Con lavoratori qualificati e stabili, tutti gli ordini sono più veloci dei concorrenti
5) Audit di fabbrica
Collaboriamo con marchi famosi e clienti giapponesi, con 15 anni di esperienza di ispezione di fabbrica e familiarizzare con l'intero processo di ispezione da SGS
6)Garanzia
Tutti i nostri prodotti di fabbrica con una garanzia di 12 mesi, eventuali commenti sui nostri prodotti benvenuti per il feedback a noi.
