Dettagli:
|
| Nome del modello: | Accoppiatori di fibra fusa | Lunghezza d'onda operativa: | 1310nm, 1490nm, 1550 nanometro |
|---|---|---|---|
| rapporto di divisione: | 50/50,40/60,30/70,20/80,10/90,5/95 di ecc | altri tipi: | Singlewindow, Dualwindow, Triplewindow |
| Funzione: | Distribuzione della fibra | Disponibile pre-terminato: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC e ST/UPC |
| Allineamento di polarizzazione: | Asse lento o asse veloce | Tipo di fibra: | Cavo a fibre ottiche di PM |
| Tipo di pacchetto: | tubo di acciaio | Tipo di configurazione: | 1 × 2 |
| Evidenziare: | accoppiatore del cavo a fibre ottiche di 2mm,Accoppiatore del cavo a fibre ottiche 1×2,Un accoppiatore di 980 cavi a fibre ottiche |
||

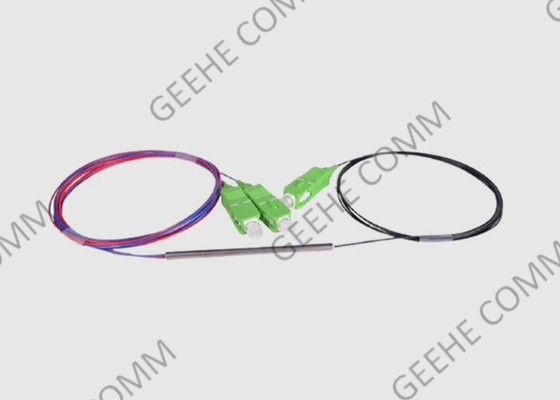

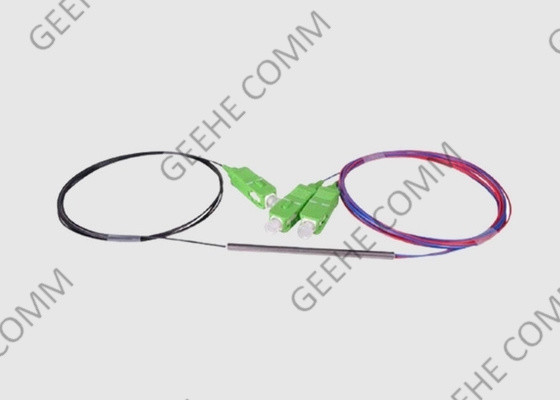

Dispositivi di separazione ottica a accoppiamento ultra piccolo
Breve introduzione dell' accoppiatore ottico:
I splitter ottici biconici conici (FBT) mono-modo fusi sono disponibili in una vasta gamma di rapporti di divisione per soddisfare una varietà di applicazioni.Questo accoppiatore in fibra monomodo è disponibile in una varietà di giacche e il pacchetto di tubi in acciaio inossidabile a basso profilo offre prestazioni bidirezionali a banda larga.
Gli accoppiatori FBT si basano sul tipo standard a doppia finestra e, con un PDL molto basso inferiore a 0,06 dB per il rapporto di accoppiamento 50/50,1/90, sono adatti alle applicazioni in cui il PDL del sistema è critico.
Caratteristiche e vantaggi dell'accoppiatore a fibra ottica 1 × 2:
1) Basse perdite e basso WDL
2) PDL ultra basso
3) Larghezza di banda di funzionamento ultra larga +/- 80 nm
4) Alta direzionalità
5) Confezione in miniatura
6) Doppia finestra operativa
7) Confezione compatta
Specifica e parametro dell'accoppiatore a doppia finestra:
|
1×2 980 Dimensioni ultra piccoleaccoppiatoreSpecifica tecnica per l'approvvigionamento di splitter ottici ((80u 980 fibra) Versione: A/0 |
|||||||||
| Specifiche di prestazione | Parametri | Specificità | Unità | Nota | |||||
| gamma di lunghezza d'onda di lavoro | 970-980 | nm | |||||||
| Perdita di inserimento | 25 | Max. | 1.6 | dB | |||||
| Min. | 1.2 | ||||||||
| 75 | Max. | 6.6 | dB | ||||||
| Min. | 5.5 | ||||||||
| Perdite dipendenti dalla polarizzazione | ≤ 0.1 | dB | |||||||
| Perdite dipendenti dalla temperatura | ≤ 0.15 | dB | |||||||
| Direttiva | ≥ 50 | dB | |||||||
| Temperatura di funzionamento | - 5 a 75 | °C | Potenza ottica massima | mv | 500 | ||||
| Temperatura di conservazione | - Da 40 a 85 | °C | Umidità di funzionamento | % | Da 0 a 90 | ||||
| Requisito di affidabilità | Conformi alle norme GR-1209-CORE e GR-1221-CORE | ||||||||
| Specificativi dell'imballaggio | Parametri | Specificità | |||||||
| Tipo di fibra | CS980-80-20/165, o altre fibre | ||||||||
| Dimensione | Φ2.4-L25 ((mm) | ||||||||
| Lunghezza della coda (tutti i porti) | 10,0 ± 0,1 m | ||||||||
| Codice colore della fibra | 25% di colore porto | ||||||||
| LS | Collegamento ottico (tutte le porte) | Nessuna | |||||||
|
Nota: 1La perdita dipendente dalla lunghezza d'onda è la differenza tra la perdita massima di inserimento e la perdita minima di inserimento su tutto il range di lunghezza d'onda di lavoro 2La perdita dipendente dalla temperatura è definita come la variazione della perdita di inserimento su tutta la gamma di temperatura di lavoro. 3. deve essere fornito il rapporto di affidabilità di 1000 ore per 85°C, 85%RH o 75°C, 90%RH.
|
|||||||||
Applicazione dell'accoppiatore a fibra ottica 1 × 2:
Sistemi FTTx
Reti LAN, WAN e Metro
Reti ottiche passive analoghe/digitali
Telecomunicazioni a lungo raggio
Modulo trasmettitore/ricevitore di piccole dimensioni
Sistema di comunicazione ottica
Sistema ottico di distribuzione dell'energia
Sensori a fibra ottica
Sistema di prova ottica
Wuhan Geehe Services:
1) Alta stabilità ambientale
Basse perdite di inserimento, basse perdite dipendenti dalla polarizzazione, basso riflesso posteriore e buona uniformità
2) Struttura compatta
Piccole dimensioni, può essere installato direttamente in una varietà di scatola di trasferimento e solo occupare poco spazio
3) Controllo della qualità rigoroso
Garantiamo che ogni prodotto nelle mani dei clienti è soggetto a rigorosi standard di test
4) Spedizione rapida
Con lavoratori qualificati e stabili, tutti gli ordini sono più veloci dei concorrenti
5) Audit di fabbrica
Collaboriamo con marchi famosi e clienti giapponesi, con 15 anni di esperienza di ispezione di fabbrica e familiarizzare con l'intero processo di ispezione da SGS
