Dettagli:
|
| Nome del modello: | Accoppiatori di fibra fusa | Lunghezza d'onda operativa: | 1310nm, 1490nm, 1550 nanometro |
|---|---|---|---|
| rapporto di divisione: | 50/50,40/60,30/70,20/80,10/90,5/95 di ecc | altri tipi: | Singlewindow, Dualwindow, Triplewindow |
| Funzione: | Distribuzione della fibra | Disponibile pre-terminato: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC e ST/UPC |
| Allineamento di polarizzazione: | Asse lento o asse veloce | Tipo di fibra: | Cavo a fibre ottiche di PM |
| Tipo di pacchetto: | tubo di acciaio | Tipo di configurazione: | 1×3 |
| Evidenziare: | Un accoppiatore di 1 - 3 cavi a fibre ottiche,Accoppiatore d'acciaio del cavo a fibre ottiche della metropolitana,1 - accoppiatore della fibra fuso 3 |
||

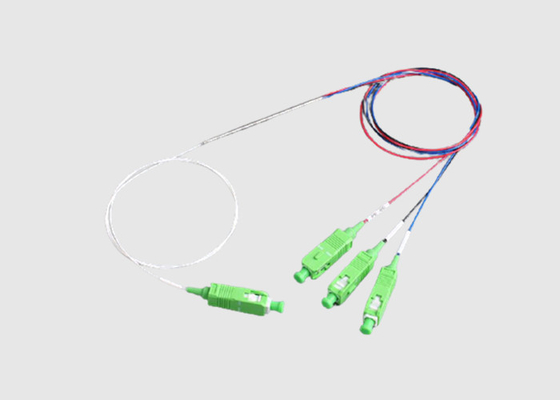

Splitter ottico da 1 a 3 accoppiatori a fibra fusa mono-moda del tubo di acciaio
Breve introduzione dell' accoppiatore ottico:
FBT Optical Coupler (Splitter) 3 in 1 out Steel Tube Single Mode Fused Type Fiber Coupler FBT Fiber Optic Splitter può essere aggiunto con connettori a fibra SC FC LC ST secondo i requisiti dei clienti.Modulo singolo 0.9mm fibra di tubo sciolto, lunghezza d'onda 1310/1550nm o 1310/1490/1550nm, rapporto di divisione predefinito 33/33/33, è anche possibile personalizzare 30/30/40,30/35/35 per adattarsi al dispositivo terminale in fibra interno / esterno.
Gli accoppiatori FBT passano solo lunghezze d'onda definite. Per esempio in un accoppiatore FBT a finestra singola, ci sarà una lunghezza d'onda definita normalmente 1310 quindi supporta solo la lunghezza d'onda 1310.
Caratteristiche e vantaggi dell'accoppiatore a fibra ottica 1 × 3:
1) Basse perdite e basso WDL
2) PDL ultra basso
3) Larghezza di banda di funzionamento ultra larga +/- 80 nm
4) Alta direzionalità
5) Confezione in miniatura
6) Diverse combinazioni di rapporti di accoppiamento
7) Basso crosstalk e perdite in eccesso
8) Alta perdita di ritorno ottico
9) Disponibile in funzione a due/tre lunghezze d'onda
10) Terminazione dei connettori opzionali su richiesta
11) Disponibile in fibre da 250um e 900um, 2 mm o 3 mm
Specifica e parametro dell'accoppiatore a doppia finestra:
|
1X3 33x33x33 1310&1550nm WBC di piccole dimensioni Specifica tecnica per l'approvvigionamento di splitter ottici Versione:A/0 |
||||||||||||
| Parametri | Unità | Specificità | ||||||||||
| Intervallo di lunghezza d'onda di lavoro | nm | 1310±20 e 1550±20 | ||||||||||
| Perdita di inserimento (in tutto il range di lunghezza d'onda) | dB | ≤ 55 | ||||||||||
| Perdite di ritorno ottico | Min. | dB | 50 | |||||||||
| Direttiva | Min. | dB | 55 | |||||||||
| Perdite dipendenti dalla polarizzazione | Max. | dB | 0.2 | |||||||||
| Perdite dipendenti dalla temperatura | Max. | dB | 0.15 | |||||||||
| Temperatura di funzionamento | °C | -5 ~ 75 | Potenza ottica massima | mv | 500 | |||||||
| Temperatura di conservazione | °C | -40 ~ 85 | Umidità di funzionamento | % | 0 ~ 90 | |||||||
| Requisito di affidabilità | Conformi alle norme GR-1209-CORE e GR-1221-CORE | |||||||||||
| Specificativi dell'imballaggio | ||||||||||||
| Dimensione del pacchetto | Φ3.0×L48 o Φ3.0×L45 | Lunghezza della fibra | 1 ± 0,1 m | |||||||||
| Tipo di fibra | Corning SMF28 o altre fibre | |||||||||||
| Tipo di coda | 250um fibra nuda | |||||||||||
| Codice colore della fibra | - Nessuna. | |||||||||||
| Connettori | - Nessuna. | |||||||||||
|
Nota: 1La perdita dipendente dalla temperatura è definita come la variazione della perdita di inserimento nell'intero intervallo di temperatura di lavoro.
2. deve essere fornita la relazione di affidabilità di 1000 ore per 85°C, 85%RH o 75°C, 90%RH.
|
||||||||||||
Applicazione dell'accoppiatore a fibra ottica 1 × 3:
Sistemi FTTx
Reti LAN, WAN e Metro
Reti ottiche passive analoghe/digitali
Telecomunicazioni a lungo raggio
Modulo trasmettitore/ricevitore di piccole dimensioni
Sistema di comunicazione ottica
Sistema di comunicazione ottica
Sistema ottico di distribuzione dell'energia
Wuhan Geehe Services:
1) Alta stabilità ambientale
Basse perdite di inserimento, basse perdite dipendenti dalla polarizzazione, basso riflesso posteriore e buona uniformità
2) Struttura compatta
Piccole dimensioni, può essere installato direttamente in una varietà di scatola di trasferimento e solo occupare poco spazio
3) Controllo della qualità rigoroso
Garantiamo che ogni prodotto nelle mani dei clienti è soggetto a rigorosi standard di test
4) Spedizione rapida
Con lavoratori qualificati e stabili, tutti gli ordini sono più veloci dei concorrenti
5) Audit di fabbrica
Collaboriamo con marchi famosi e clienti giapponesi, con 15 anni di esperienza di ispezione di fabbrica e familiarizzare con l'intero processo di ispezione da SGS
