Dettagli:
|
| Nome del modello: | Accoppiatore a divisore ottico | Lunghezza d'onda operativa: | 1310nm, 1490nm, 1550 nanometro |
|---|---|---|---|
| rapporto di divisione: | 50/50,40/60,30/70,20/80,10/90,5/95 di ecc | altri tipi: | Singlewindow, Dualwindow, Triplewindow |
| Funzione: | Distribuzione della fibra | Disponibile pre-terminato: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC e ST/UPC |
| Allineamento di polarizzazione: | Asse lento o asse veloce | Tipo di fibra: | Cavo a fibre ottiche di PM |
| Tipo di pacchetto: | tubo di acciaio | Tipo di configurazione: | 1×3 |
| Evidenziare: | accoppiatore del cavo a fibre ottiche 1565nm,Accoppiatore del cavo a fibre ottiche 1×3,Accoppiatore ottico del separatore 1×3 |
||

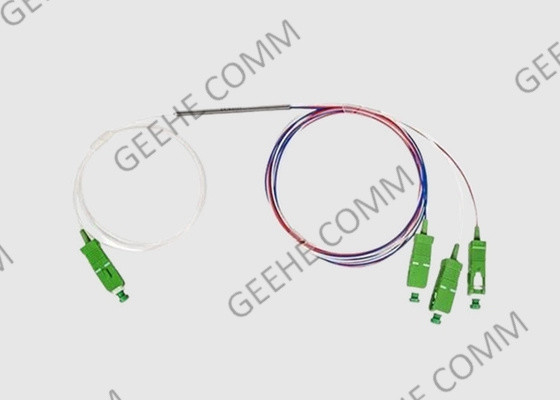

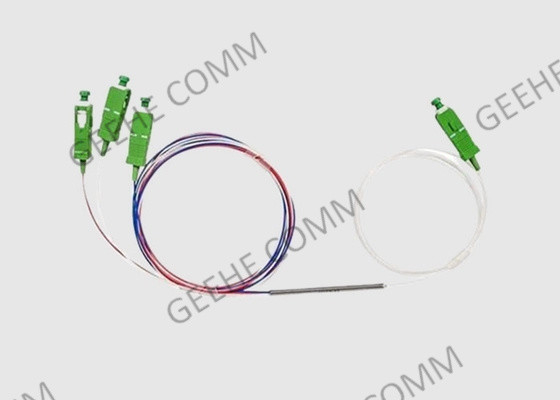

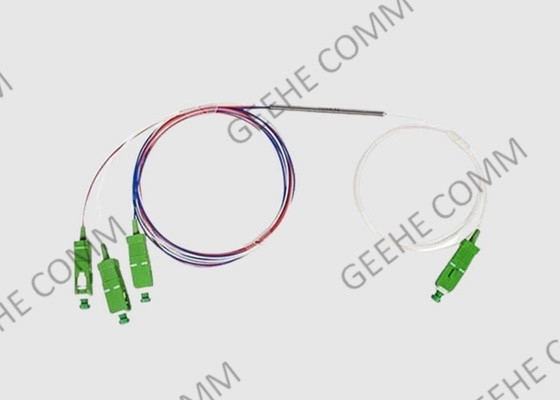

Ultra Size 1525-1565nm 1×3 Wideband Optical Splitter Coupler
Breve introduzione dell' accoppiatore ottico:
Gli accoppiatori singoli sono realizzati su misura in base alle specifiche dei nostri clienti. Siamo in grado di fornire qualsiasi rapporto di accoppiamento da 50:50 a 99:1Noi costruiamo tubi metallici, scatole ABS, moduli di plastica,e gruppi di tipo LGX con qualsiasi tipo di connettore principale.
Gli accoppiatori FBT si basano sul tipo di doppia finestra standard, con un PDL molto basso di meno di 0,06 dB per un rapporto di accoppiamento 50/50, sono adatti per applicazioni in cui il PDL del sistema è critico.La perdita di ritorno, UPC ≥ 65DB, APC ≥ 50DB con alta connettività.
Caratteristiche e vantaggi dell'accoppiatore a fibra ottica 1 × 2:
1) Basse perdite e basso WDL
2) PDL ultra basso
3) Larghezza di banda di funzionamento ultra larga +/- 80 nm
4) Alta direzionalità
5) Confezione in miniatura
6) Doppia finestra operativa
7) Confezione compatta
Specifica e parametro dell'accoppiatore a doppia finestra:
|
1X3 33x33x33 1525-1565nm WBC Specifica tecnica per l'approvvigionamento di splitter ottici Versione:A/0 |
|||||||||
| Parametri | Unità | Specificità | |||||||
| Intervallo di lunghezza d'onda di lavoro | nm | 1525-1565 | |||||||
| Perdita di inserimento (in tutto il range di lunghezza d'onda) | dB | 4.6-5.2 | |||||||
| Perdite di ritorno ottico | Min. | dB | 50 | ||||||
| Uniformità | Max. | dB | 0.6 | ||||||
| Direttiva | Min. | dB | 55 | ||||||
| Perdite dipendenti dalla polarizzazione | Max. | dB | 0.2 | ||||||
| Perdite dipendenti dalla temperatura | Max. | dB | 0.15 | ||||||
| Temperatura di funzionamento | °C | -5 ~ 75 | Potenza ottica massima | mv | 500 | ||||
| Temperatura di conservazione | °C | -40 ~ 85 | Umidità di funzionamento | % | 0 ~ 90 | ||||
| Requisito di affidabilità | Conformi alle norme GR-1209-CORE e GR-1221-CORE | ||||||||
| Specificativi dell'imballaggio | |||||||||
| Dimensione del pacchetto | Φ4.0×L60 | Lunghezza della fibra | 1 ± 0,1 m | ||||||
| Tipo di fibra | Corning SMF28 o altre fibre | ||||||||
| Tipo di coda | Fibra nuda da 250 mm con tubo libero da 900 mm | ||||||||
| Codice colore della fibra | - Nessuna. | ||||||||
| Connettori | - Nessuna. | ||||||||
|
Nota: |
|||||||||
Applicazione dell'accoppiatore a fibra ottica 1 × 3:
Sistemi FTTx
Reti LAN, WAN e Metro
Reti ottiche passive analoghe/digitali
Telecomunicazioni a lungo raggio
Modulo trasmettitore/ricevitore di piccole dimensioni
Sistema di comunicazione ottica
Sistema di comunicazione ottica
Sistema ottico di distribuzione dell'energia
Wuhan Geehe Services:
1) Alta stabilità ambientale
Basse perdite di inserimento, basse perdite dipendenti dalla polarizzazione, basso riflesso posteriore e buona uniformità
2) Struttura compatta
Piccole dimensioni, può essere installato direttamente in una varietà di scatola di trasferimento e solo occupare poco spazio
3) Controllo della qualità rigoroso
Garantiamo che ogni prodotto nelle mani dei clienti è soggetto a rigorosi standard di test
4) Spedizione rapida
Con lavoratori qualificati e stabili, tutti gli ordini sono più veloci dei concorrenti
5) Audit di fabbrica
Collaboriamo con marchi famosi e clienti giapponesi, con 15 anni di esperienza di ispezione di fabbrica e familiarizzare con l'intero processo di ispezione da SGS
