Dettagli:
|
| Nome del modello: | 1x3 FBT Coupler Splitter | Tipo di configurazione dell'accoppiatore ottico: lunghezza d'onda di funzionamento 1x2: | 1310nm, 1490nm, 1550 nanometro |
|---|---|---|---|
| Rapporto di divisione: | 50/50,40/60,30/70,20/80,10/90,5/95 di ecc | altri tipi: | Singlewindow, Dualwindow, Triplewindow |
| Funzione: | Distribuzione della fibra | Disponibile pre-terminato: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC e ST/UPC |
| Allineamento di polarizzazione: | Asse lento o asse veloce | Tipo di fibra: | Cavo a fibre ottiche di PM |
| Tipo di pacchetto: | tubi di acciaio | Tipo di configurazione: | 1×3 |
| Evidenziare: | separatore dell'accoppiatore di 250μm FBT,separatore dell'accoppiatore di 1x3 FBT,Separatore monomodale dell'accoppiatore di FBT |
||

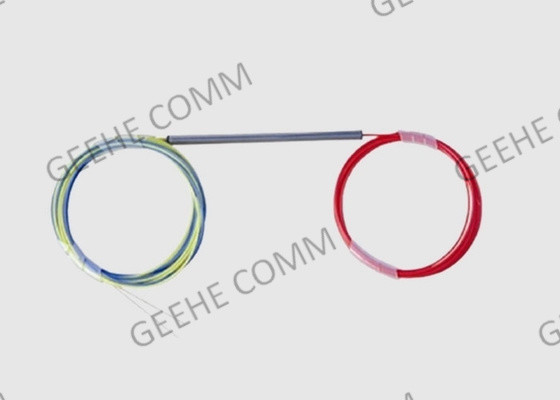

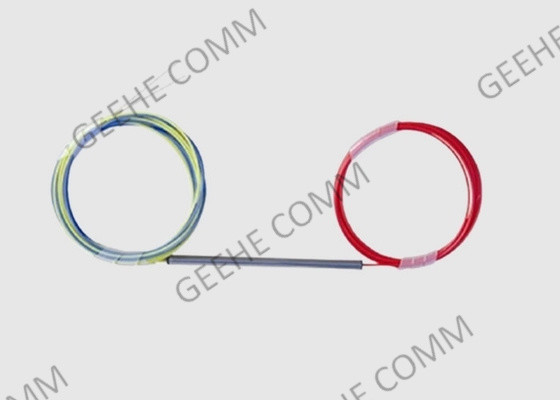

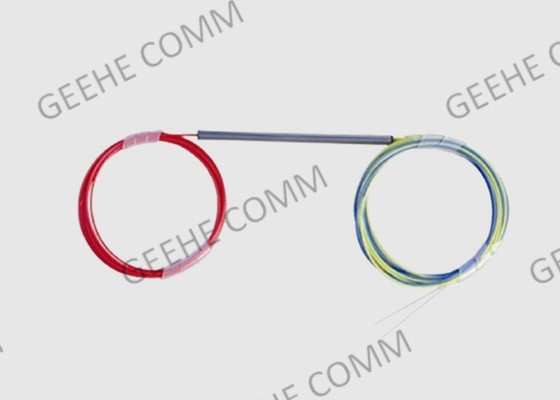

Tubo in acciaio monouso a fibra nuda 250 μm senza connettore 1x3 FBT Splitter
Breve introduzione dell' accoppiatore ottico:
1x2 FBT Coupler Splitter, tubo di acciaio, fibra nuda 250μm, senza connettore, singolo modo
L'accoppiatore FBT Ultra-Low PDL è un componente monomodo compatto a bassa perdita progettato per la divisione dei segnali di potenza nelle finestre di 1550 nm o 1310 nm.
FBT splitter utilizza una tecnologia di precisione per combinare o distribuire la luce da ingressi singoli/moltiplici a uscite singole/moltiplici bidirezionalmente.Sono progettati per la divisione dell'energia e per l'accesso alle apparecchiature di telecomunicazione., rete CATV e attrezzature di prova.
Caratteristiche e vantaggi dell'accoppiatore a fibra ottica 1 × 3:
1) Basse perdite e basso WDL
2) PDL ultra basso
3) Larghezza di banda di funzionamento ultra larga +/- 80 nm
4) Alta direzionalità
5) Confezione in miniatura
6) Doppia finestra operativa
7) Confezione compatta
Specifica e parametro dell'accoppiatore a doppia finestra:
1X3 33x33x33 1525-1565nm WBC Specifica tecnica per l'approvvigionamento di splitter ottici Versione:A/0 | |||||||||
| Parametri | Unità | Specificità | |||||||
| Intervallo di lunghezza d'onda di lavoro | nm | 1525-1565 | |||||||
| Perdita di inserimento (in tutto il range di lunghezza d'onda) | dB | 4.6-5.2 | |||||||
| Perdite di ritorno ottico | Min. | dB | 50 | ||||||
| Uniformità | Max. | dB | 0.6 | ||||||
| Direttiva | Min. | dB | 55 | ||||||
| Perdite dipendenti dalla polarizzazione | Max. | dB | 0.2 | ||||||
| Perdite dipendenti dalla temperatura | Max. | dB | 0.15 | ||||||
| Temperatura di funzionamento | °C | -5 ~ 75 | Potenza ottica massima | mv | 500 | ||||
| Temperatura di conservazione | °C | -40 ~ 85 | Umidità di funzionamento | % | 0 ~ 90 | ||||
| Requisito di affidabilità | Conformi alle norme GR-1209-CORE e GR-1221-CORE | ||||||||
| Specificativi dell'imballaggio | |||||||||
| Dimensione del pacchetto | Φ4.0×L60 | Lunghezza della fibra | 1 ± 0,1 m | ||||||
| Tipo di fibra | Corning SMF28 o altre fibre | ||||||||
| Tipo di coda | Fibra nuda da 250 mm con tubo libero da 900 mm | ||||||||
| Codice colore della fibra | - Nessuna. | ||||||||
| Connettori | - Nessuna. | ||||||||
Nota: | |||||||||
Applicazione dell'accoppiatore a fibra ottica 1 × 3:
Sistemi FTTx
Reti LAN, WAN e Metro
Reti ottiche passive analoghe/digitali
Telecomunicazioni a lungo raggio
Modulo trasmettitore/ricevitore di piccole dimensioni
Sistema di comunicazione ottica
Sistema di comunicazione ottica
Sistema ottico di distribuzione dell'energia
Wuhan Geehe Services:
1) Alta stabilità ambientale
Basse perdite di inserimento, basse perdite dipendenti dalla polarizzazione, basso riflesso posteriore e buona uniformità
2) Struttura compatta
Piccole dimensioni, può essere installato direttamente in una varietà di scatola di trasferimento e solo occupare poco spazio
3) Controllo della qualità rigoroso
Garantiamo che ogni prodotto nelle mani dei clienti è soggetto a rigorosi standard di test
4) Spedizione rapida
Con lavoratori qualificati e stabili, tutti gli ordini sono più veloci dei concorrenti
5) Audit di fabbrica
Collaboriamo con marchi famosi e clienti giapponesi, con 15 anni di esperienza di ispezione di fabbrica e familiarizzare con l'intero processo di ispezione da SGS
