Dettagli:
|
| Nome del modello: | Fabbricazione a base di fibre di fibra fibrosa | Tipo di configurazione dell'accoppiatore ottico: lunghezza d'onda di funzionamento 1x2: | 1310nm, 1490nm, 1550 nanometro |
|---|---|---|---|
| rapporto di divisione: | 50/50,40/60,30/70,20/80,10/90,5/95 di ecc | altri tipi: | Singlewindow, Dualwindow, Triplewindow |
| Funzione: | Distribuzione della fibra | Disponibile pre-terminato: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC e ST/UPC |
| Allineamento di polarizzazione: | Asse lento o asse veloce | Tipo di fibra: | Cavo a fibre ottiche di PM |
| Tipo di pacchetto: | tubo di acciaio | Tipo di configurazione: | 1 × 2 |
| Evidenziare: | 9/125 di separatore monomodale di FBT,separatore di 1x2 FC/APC FBT,0.9mm 10/90 di separatore di FBT |
||

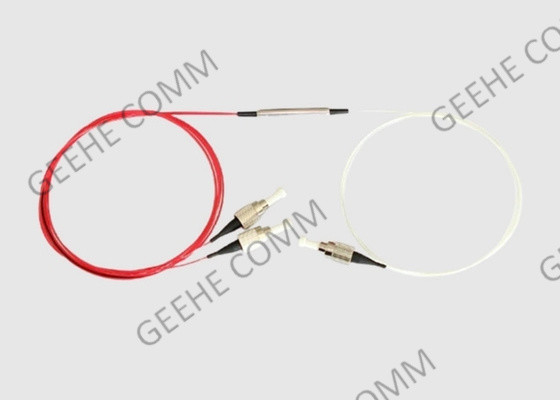

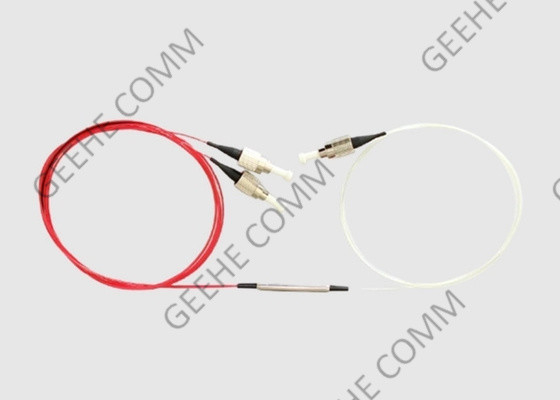

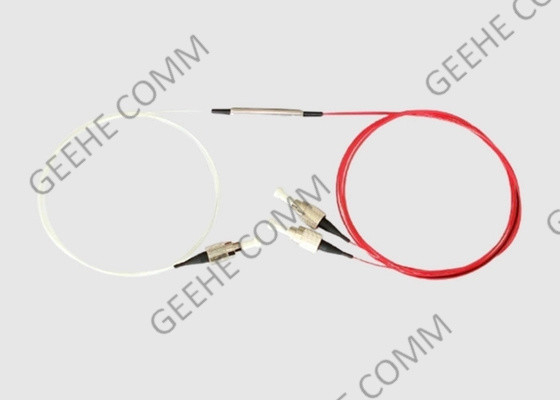

1x2 FC/APC FC/APC 9/125 FBT single-mode Splitter 1550 0.9mm 10/90 Split Ratio
Breve introduzione dell' accoppiatore ottico:
Gli accoppiatori a fibra ottica Geehe (splitter) sono disponibili in una vasta gamma di stili e dimensioni per dividere o combinare la luce con una perdita minima.Tutti gli splitter sono fabbricati utilizzando un processo molto semplice che produce affidabiliI splitter possono essere fabbricati in lunghezze di fibra personalizzate e con qualsiasi tipo di connettore.
WDM (multiplexing a divisione di lunghezza d'onda), che sono multiplexatori passivi e demultiplexatori.Questi accessori consentono la concentrazione di segnali con diverse lunghezze d'onda su un singolo cavo a fibra ottica o su un unico cavo a fibra, al contrario, per separare segnali con diverse lunghezze d'onda a diverse uscite sul modulo WDM.
Caratteristiche e vantaggi dell'accoppiatore a fibra ottica 1 × 2:
1) Basse perdite di inserimento
2) Alti rapporti di riflessione
3) gestione selettiva su lunghezze d'onda o larghezza di banda
4) Alta stabilità termica e meccanica
5) È possibile selezionare i rapporti di divisione (1%... 50%)
6) Buona uniformità tra canali
7) Produzione in base alle specifiche del cliente
Specifica e parametro dell'accoppiatore a doppia finestra:
|
1×2 980 &1550 Specifica tecnica WDM di piccole dimensioni per l'approvvigionamento di splitter ottici Versione:A/0 |
||||||||
| Specifiche di prestazione | Parametri | Specificità | Unità | Nota | ||||
| Distanza di onda di lavoro del segnale (λs) | 1528-1569 | nm | ||||||
| Distanza di lunghezza d'onda di lavoro della pompa (λp) | 965-985 | nm | ||||||
| Perdita di inserimento | segnale comune | ≤ 0.20 | dB | |||||
| pompa common@lp | ≤ 0.20 | dB | ||||||
| Isolamento | segnale comune | ≥ 20 | dB | |||||
| pompa common@lp | ≥ 17 | dB | ||||||
| Perdite dipendenti dalla polarizzazione | ≤ 0.05 | dB | ||||||
| Perdite dipendenti dalla temperatura | ≤ 0.15 | dB | ||||||
| Direttiva | ≥ 55 | dB | ||||||
| Temperatura di funzionamento | - 5 a 75 | °C | Potenza ottica massima | mv | 500 | |||
| Temperatura di conservazione | - Da 40 a 85 | °C | Umidità di funzionamento | % | Da 0 a 90 | |||
| Requisito di affidabilità | Conformi alle norme GR-1209-CORE e GR-1221-CORE | |||||||
| Specificativi dell'imballaggio | Parametri | Specificità | ||||||
| Tipo di fibra | OFS 980-20 o altre fibre | |||||||
| Dimensione | Φ2.4-L30 ((mm) | |||||||
| Lunghezza della coda (tutti i porti) | 10,0 ± 0,1 m | |||||||
| LS | Collegamento ottico (tutte le porte) | Nessuna | ||||||
|
Nota: 1La perdita dipendente dalla lunghezza d'onda è la differenza tra la perdita massima di inserimento e la perdita minima di inserimento su tutto il range di lunghezza d'onda di lavoro 2La perdita dipendente dalla temperatura è definita come la variazione della perdita di inserimento su tutta la gamma di temperatura di lavoro. 3. deve essere fornito il rapporto di affidabilità di 1000 ore per 85°C, 85%RH o 75°C, 90%RH. |
||||||||
Applicazione dell'accoppiatore a fibra ottica 1 × 2:
1Telecomunicazioni a lungo raggio e dati
2- attrezzature e sistemi di fibra ottica
3. Sistemi CATV
4. Rete locale, PON e FTTH
5. Sensori a fibra
6. conformità
Rispetto
Telcordia GR-1209-CORE
Telcordia GR-1221-CORE
RoHS
Wuhan Geehe Services:
1) Alta stabilità ambientale
Basse perdite di inserimento, basse perdite dipendenti dalla polarizzazione, basso riflesso posteriore e buona uniformità
2) Struttura compatta
Piccole dimensioni, può essere installato direttamente in una varietà di scatola di trasferimento e solo occupare poco spazio
3) Controllo della qualità rigoroso
Garantiamo che ogni prodotto nelle mani dei clienti è soggetto a rigorosi standard di test
4) Spedizione rapida
Con lavoratori qualificati e stabili, tutti gli ordini sono più veloci dei concorrenti
5) Audit di fabbrica
Collaboriamo con marchi famosi e clienti giapponesi, con 15 anni di esperienza di ispezione di fabbrica e familiarizzare con l'intero processo di ispezione da SGS
