Dettagli:
|
| Nome del modello: | Accoppiatori a fibra ottica di Mini Size 1×4 | Lunghezza d'onda operativa: | 1310nm, 1490nm, 1550 nanometro |
|---|---|---|---|
| rapporto di divisione: | 50/50,40/60,30/70,20/80,10/90,5/95 di ecc | altri tipi: | Singlewindow, Dualwindow, Triplewindow |
| Funzione: | Distribuzione della fibra | Disponibile pre-terminato: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC e ST/UPC |
| Allineamento di polarizzazione: | Asse lento o asse veloce | Tipo di fibra: | Cavo a fibre ottiche di PM |
| Tipo di pacchetto: | tubo di acciaio | Tipo di configurazione: | 1×4 |
| Evidenziare: | Accoppiatore a fibra ottica 1×4,accoppiatore a fibra ottica 1310nm,accoppiatore a fibra ottica 1490nm |
||

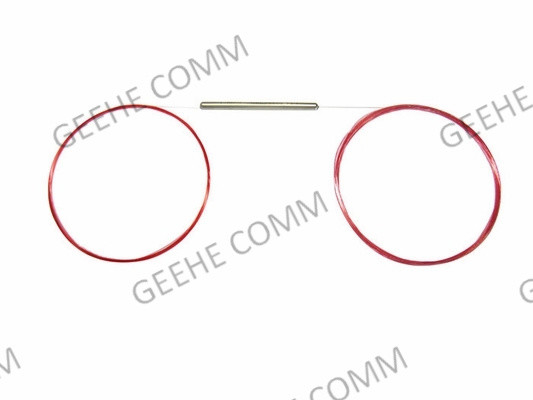

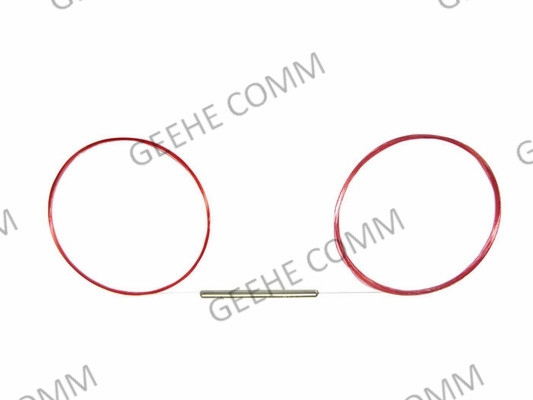

Accoppiatori a fibra ottica di dimensioni minime 1 × 4
Breve introduzione dell' accoppiatore ottico:
FBT Couplers (Splitter) utilizza una tecnologia di precisione per combinare o distribuire la luce da ingressi singoli/moltiplici a uscite singole/moltiplici in direzione bidirezionale.Sono progettati per la divisione dell'energia e per l'accesso alle apparecchiature di telecomunicazione., rete CATV e attrezzature di prova.
L'accoppiatore FBT 1×4 è un splitter ottico che utilizza la tecnica Fused Biconic Taper (FBT).La tecnica FBT è una nota tecnologia industriale per la divisione della potenza ottica e/o la divisione delle lunghezze d'ondaL'accoppiatore a fibra fusa è creato attraverso un processo di fusione di due fibre nude come un X e tirando la sezione fusa per ottenere le caratteristiche ottiche desiderate.Gli accoppiatori FBT sono fusi in strutture arboree per combinare effetti di scissione ottica per creare un rapporto di potenza di 1 × N o 2 × N, dove N è il numero di uscite desiderate.
1×2 accoppiatore a fibra ottica caratteristiche e vantaggi:- Sì.
1) Basse perdite di inserimento
2) PDL basso
3) Design compatto
4) Buona uniformità tra canali
5) Alta direzionalità
6) Alta affidabilità e stabilità
7) Sono disponibili vari rapporti di accoppiamento
1x4 FBT Coupler Specifica e parametro:
|
1X4 25x25x25x25 1525-1565nm WBC di piccole dimensioni Specifica tecnica per l'approvvigionamento di splitter ottici Versione:A/0 |
|||||||||
| Parametri | Unità | Specificità | |||||||
| Intervallo di lunghezza d'onda di lavoro | nm | 1525-1565 | |||||||
| Perdita di inserimento (in tutto il range di lunghezza d'onda) | dB | 6.0-6.8 | |||||||
| Perdite di ritorno ottico | Min. | dB | 50 | ||||||
| Uniformità | Max. | dB | 0.6 | ||||||
| Direttiva | Min. | dB | 55 | ||||||
| Perdite dipendenti dalla polarizzazione | Max. | dB | 0.2 | ||||||
| Perdite dipendenti dalla temperatura | Max. | dB | 0.15 | ||||||
| Temperatura di funzionamento | °C | -5 ~ 75 | Potenza ottica massima | mv | 500 | ||||
| Temperatura di conservazione | °C | -40 ~ 85 | Umidità di funzionamento | % | 0 ~ 90 | ||||
| Requisito di affidabilità | Conformi alle norme GR-1209-CORE e GR-1221-CORE | ||||||||
| Specificativi dell'imballaggio | |||||||||
| Dimensione del pacchetto | Φ3.0×L48 o Φ3.0×L45 | Lunghezza della fibra | 1 ± 0,1 m | ||||||
| Tipo di fibra | Corning SMF28 o altre fibre | ||||||||
| Tipo di coda | 250um fibra nuda | ||||||||
| Codice colore della fibra | - Nessuna. | ||||||||
| Connettori | - Nessuna. | ||||||||
|
Nota: 1La perdita dipendente dalla temperatura è definita come la variazione della perdita di inserimento su tutta la gamma di temperatura di lavoro. 2. deve essere fornita la relazione di affidabilità di 1000 ore per 85°C, 85%RH o 75°C, 90%RH.
|
|||||||||
Informazioni sull'ordine:
| - Le cellule bianche... | X- | X2- | 35 - | XX- | X- | XX- | XX- | X |
| P: premio A: grado A X: Personalizzazione |
121x2 22- E' un'altra cosa. |
351310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Personalizzazione |
25Fibra libera | SC: SC/UPC SA: SC/AC 00: senza connettore |
A: A B: B C:C |
|
| Grado | Numero di porto | lunghezza d'onda di funzionamento | Rapporto di accoppiamento | Lunghezza della fibra | Tipo di fibra | Tipo di connessione | Dimensione |
EX:WBC-P-12-35-50-1-09-0-B
Applicazione dell'accoppiatore a fibra ottica 1 × 2:
Sistemi FTTx
Reti LAN, WAN e Metro
Reti ottiche passive analoghe/digitali
Telecomunicazioni a lungo raggio
Modulo trasmettitore/ricevitore di piccole dimensioni
Sistema di comunicazione ottica
Sistema di comunicazione ottica
Sistema ottico di distribuzione dell'energia
Sensori a fibra ottica
Sistema di prova ottica
Servizio Wuhan Geehe:
1) Alta stabilità ambientale
Basse perdite di inserimento, basse perdite dipendenti dalla polarizzazione, basso riflesso posteriore e buona uniformità
2) Struttura compatta
Piccole dimensioni, può essere installato direttamente in una varietà di scatola di trasferimento e solo occupare poco spazio
3) Controllo della qualità rigoroso
Garantiamo che ogni prodotto nelle mani dei clienti è soggetto a rigorosi standard di test
4) Spedizione rapida
Con lavoratori qualificati e stabili, tutti gli ordini sono più veloci dei concorrenti
5) Audit di fabbrica
Collaboriamo con marchi famosi e clienti giapponesi, con 15 anni di esperienza di ispezione di fabbrica e familiarizzare con l'intero processo di ispezione da SGS
