Dettagli:
|
| Nome del modello: | connettori Mpo fibra ottica | Il centro della fibra: | 8 core, 12 core o 24 core |
|---|---|---|---|
| Diametro della fibra: | 3.0mm | Tipo di connettore: | MTP,MPO, MTP (Elite),MPO (Elite) |
| Colore del rivestimento: | Beige/acqua/verde/giallo, ecc | Materiale della giacca in fibra: | Riser (OFNR), Plenum (OFNP), LSZH |
| Lunghezza della fibra: | 1m o come tua richiesta | Tipo di fibra: | Modalità singola (OM3, OM4, OM5 sono opzionali) |
| Lunghezza d'onda: | 850nm/1310nm/1550nm | Applicazione: | Amplificatori ottici, laser a fibra |

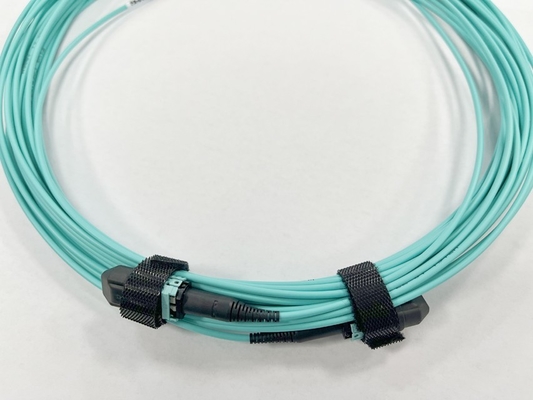

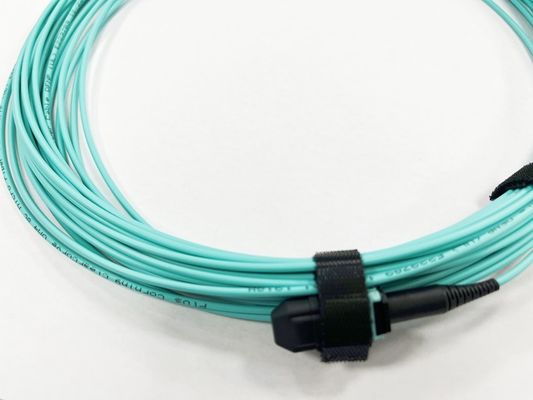

8F OM4 2mm DE MPO(F)-MPO(F) tipo B OFNP bassa perdita 13m
Breve descrizione:
* Tipo di perdita di inserzione disponibile in Standard, Elite / Low Loss
* Numero di fibre disponibile in 8, 12, 24, 48 core
* Tipo di connettore MTP/MPO disponibile in: Maschio, Femmina, Maschio a Femmina
* Tipo di fibra disponibile in SM (G652D, G657A1, G657A2), MM (OM3, OM4)
* Tipo di guaina cavo disponibile in OFNR, LSZH, OFNP
* I tipi di connettori multifibra sono disponibili nei tipi MTP, MPO con APC o PC
* Lunghezza cavo disponibile da 1 a 999 metri, personalizzazione
* Tipo di cavo disponibile in tondo, nastro
* Migliora e semplifica l'instradamento della fibra, riduci lo spazio di gestione della fibra
* Conforme a IEC-61754-7;Standard EIA/TIA-604-5 (FOCIS 5).
Caratteristiche e vantaggi principali:
* Connettore MPO con stivale ad angolo
* Ideale per l'assemblaggio di cavi in fibra a nastro tondo, ovale e nudo
* IL & RL ad alte prestazioni
* L'alloggiamento può essere rimosso per la rilucidatura
* Può essere scollegato dall'adattatore con linguetta push-pull
* Disponibile per stivale a 45 gradi, 90 gradi e flessibile
* Elevata resistenza meccanica e termica
Specifiche e parametro:
Prestazioni in fibra ottica:
| Connettore MPO | Standard SM | Sm a bassa perdita | Standard mm | Perdita bassa mm | |
| Perdita di inserzione | Tipico(dB) | 0,35 | 0.2 | 0,35 | 0.2 |
| Massimo (dB) | 0,75 | 0,35 | 0.6 | 0,35 | |
| Perdita di ritorno (dB) | ≥60 per APC (8 lucidatura angolare) | ≥20 per PC | |||
| ≥50 per PC | — | ||||
| Maschio/Femmina (dB) | Maschio: con perni, Femmina: senza perni | ||||
| Resistenza alla trazione (dB) | ≤0,3 (max 66N) | ||||
| Vibrazione (dB) | ≤0,3 (10-55Hz) | ||||
| Ciclo termico (dB) | ≤0,3 (-40~75℃, 21 cicli) | ||||
Parametro geometrico della faccia terminale:
| Elemento | Spec | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Altezza della fibra (nm) | 1000-3500 | ||||
| Massimodiff.Altezza tutto (nm) | MASSIMO: 500 | ||||
| Massimodiff.Altezza adj (nm) | MASSIMO: 300 | ||||
| Angolo dell'asse X (°) | -0,2 ~ 0,2 | ||||
| Angolo dell'asse Y (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 | -0,2 ~ 0,2 | |||
| Nucleo di tuffo | N / A | -100 ~ 200 | |||
Informazioni sull'ordine:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 | LZ: LSZH NP: OFNP NR: OFNR | FF: MPO/MPO (da femmina a femmina) MF: MPO/MPO (maschio a femmina) MM: MPO/MPO (da maschio a maschio) | L: Perdita bassa B: Perdita standard | 12:1×12 core 48:4×12 core 72:6×12 core 96:8×12 core | A: Tipo passante TIA568 B: TIA568 Tipo inverso C: TIA568 a croce | 5M a 50 milioni | |
| Tipo di genere | Colore della custodia | Ghiera | Standard di perdita del connettore | Nuclei in fibra | Polarità | Lunghezza della fibra |
Applicazione:
Applicazioni e standard associati
Cavi trunk array
Fanout e cassette da fibra array a fibra singola
Accesso al bordo della carta ad alta densità di fibre
Connessioni interframe a commutazione ottica
Immagine MPO:
