Dettagli:
|
| Nome del modello: | Modo a fibra ottica del cavo di toppa singolo | Tipi di fibre: | G652-D, G657A1, G657A2, ULTRA, G655, OM1 ecc. OM2, OM3 e OM4 |
|---|---|---|---|
| Tipi del connettore: | SC/APC 8 gradi, LC/APC, SC/PC, LC/PC, ST/PC ecc | Lunghezza della fibra: | 1m, 1.5m, 2m, 3m, 5m, 10m, 15m, 20m ecc, personalizzazione |
| Dimensione del cavo: | 0.9mm, 2.0mm, 3.0mm | Modello: | Modalità singola |
| Giubbotto: | OFNR, hanno PVC, LSZH, opzioni di OFNP | Colore del cavo: | Giallo, acqua, porpora, Violet Or Customized |
| Tipo del Fine-fronte: | PC, UPC, APC | Norme: | Telcordia GR-326-Core |
| Evidenziare: | cavo di toppa a fibra ottica 9/125um,Sc di 2.0mm al cavo di toppa del fc,fc di 2.0mm al cavo di toppa della fibra dello Sc |
||

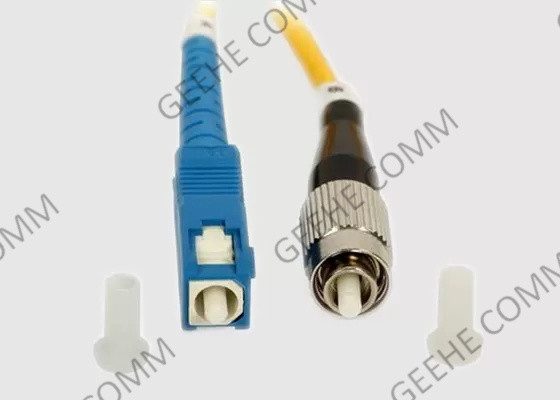

SC a FC 9/125 Simplex OFNR Riser Single Mode Fiber Optic Patch Cord
1Breve introduzione:
Geehe Fiber Optic Patch Cord LC to FC, Singlemode 9/125 um core, simplex, stile zipcord, SC/APC to FC/UPC fiber optic cord.
Offriamo anche un'ampia selezione di cavi di patch in fibra ottica che collegano le apparecchiature in ambienti ad alta densità, ampiamente utilizzati per progetti FTTH e amplificatori ottici.Il normale standard di cordoni a patch abbiamo molte scorte, come LC, SC, FC, ST.
SFC è in grado di offrire una gamma di duplex multimodo e monomodo, adattatori e connettori in fibra ottica, attenuatori e cavi di patch in fibra MTP.
2.Cordone di patch in fibra ottica a modalità singola Caratteristiche:
-- testato al 100% in fabbrica per garantire le prestazioni di TIA/EIA-568-B-2
-- Conforme a Telcordia, GR-326-Core, IEC e RoHS Standard
-- gamma completa di connettori SC, ST, LC, FC, MTRJ
-- Basse perdite di inserimento, alte perdite di ritorno
-- Alta precisione delle dimensioni meccaniche
-- Ferrule Fino: PC, UPC, APC
-- Buona ripetibilità e intercambiabilità
-- Ordinazione e inventario semplificati
3.Applicazioni di cordoni a fibra ottica:
> Amplificatori ottici
> Sistema di comunicazione in fibra ottica.
> Amplificatore EDFA&Raman
> Fibra Senor
> Laser a fibra
> Strumentazione di prova
> Rete locale
> Reti di sistemi di data center
4. Specifica e parametro tecnologico
| Parametri | Valore | ||||
| Tipo di connettore | FC/UPC,SC/UPC,LC/UPC,MU/UPC | ||||
| Lunghezza d'onda centrale(nm) | 1310 o 1550 | ||||
| Max.Perdita di inserimento(dB) | 0.3 | ||||
| Rapporto di estinzione min.(dB) | 23 | ||||
| Min.Perdita di ritorno(UPC)(dB) | 50 | ||||
| Min.Perdita di ritorno(APC)(dB) | 60 | ||||
| Orientazione fondamentale | Asse lento | ||||
| Allineamento dell'asse(deg) | ±3 | ||||
| Temperatura di funzionamento°C) | -20~+70 | ||||
| Temperatura di conservazione°C) | -40~+85 | ||||
| Tipo di fibra | Fibra PM Panda | ||||
* Per il dispositivo con connettore.IL è 0.3dB superiore,RL è 5dB inferiore,ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.
SC a FC Cordone per cerotti in fibra
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3".MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| interscambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 45 | ≥ 50 | ≥ 60 |
| MM | dB | ≥ 36(Senza connettore APC) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
5Informazioni per l'ordine:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
FA:FC/APC FC:FC/UPC FP:FC/PC | FA:FC/APC FC:FC/UPC FP:FC/PC | 09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:altri | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modalità fibra | Tipo di connettore | Tipo di connettore | Diametro del cavo | Tipo di flange | Lunghezza della fibra |
* EX:OFC-S-FA-FC-09-1-0.5
