Dettagli:
|
| Nome di modulo: | Separatore di CWDM | tipo di porta: | 1 x 2 (2 x 2 facoltativi) |
|---|---|---|---|
| Tipo della fibra: | Fibra del panda di PM | Rivestimento: | 250um o 900nm o altri |
| Connettore: | Con il connettore o senza connettore facoltativo | Lunghezza della treccia: | 1m o su misura |
| Porto comune del passaggio: | PM980 o PM1550 | Manica di opzione: | 4, 8, 16, 18 canali |
| Lunghezza d'onda di funzionamento: | 1260~1620 nanometro | Garanzia: | 12 mesi |
| Evidenziare: | Separatore di 1×2 CWDM,WDM a fibra ottica 1260nm,separatore di 1260nm CWDM |
||

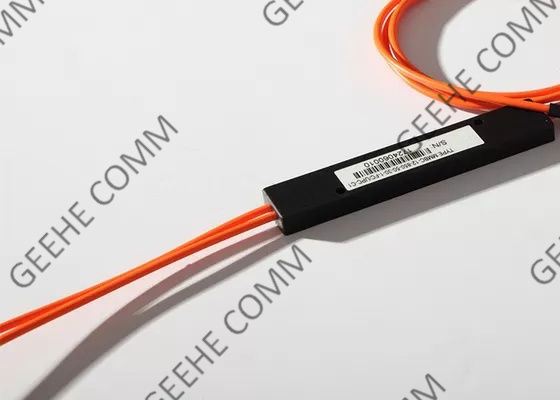

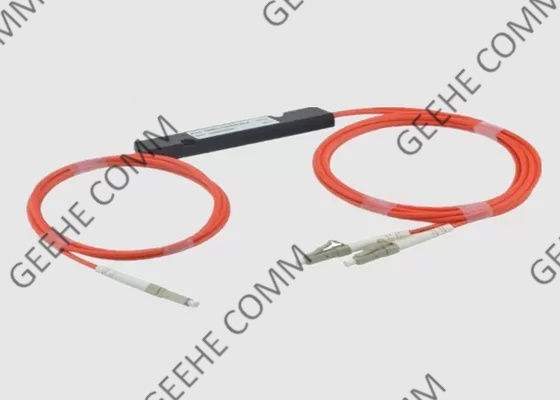

Filtro 1× 2 dal ricevitore ottico (2×2) WDM per il sistema di comunicazione ottico
Informazioni di prodotto:
Il WDM è un'abbreviazione per Wavelength Division Multiplexing ed è ora uno della tecnologia più ampiamente usata per i sistemi di grande capacità delle comunicazioni ottiche.
Il modulo di WDM sta ampliando la larghezza di banda della metropolitana/reti di Access. I 4 canali e 8 moduli del canale CWDM sono basati sui dispositivi del multiplexor di divisione di lunghezza d'onda. Possono fungere da MUX/DEMUX con gioco di canale 20nm. Ha la perdita di inserzione bassa, il PDL basso, l'alto isolamento e buona stabilità termica.
Il WDM è ampiamente usato per la telecomunicazione della lunga distanza, distribuzioni di Access/PON, reti televisive via cavo.
WDM Benefit&Features:
Applicazioni di WDM:
* reti & sistemi di WDM
* monitoraggio ottico di lunghezza d'onda per le reti a maglia parziale della flessione
* monitoraggio di potere ottico per le reti a maglia parziale della flessione
* modulo di OSA per la prova e le apparecchiature di misurazione
* segnale del controllo feedback per potere che equilibra a DWDM
* potere del monitoraggio per equalizzazione di guadagno
* reti del monitoraggio ROADM
Parametri di tecnologia di Specifications&:
| Tipo della fibra (dB) | Corning HI1060flex o OFS BF05635-02 | SMF-28e | |||||||
| Lunghezza d'onda di funzionamento (nanometro) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Larghezza di banda di funzionamento (nanometro) | ±10/20 | ±15 | ±15 | ||||||
| Grado | P | P | P | P | |||||
| Perdita di inserzione (dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolamento (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Direzionalità (dB) | ≥55 | ||||||||
| Temperatura di funzionamento (℃) | -40 ~ +85 | ||||||||
* la specificazione di cui sopra sta escludendo il connettore
* l'altra specificazione può essere fatta sul cliente richiede
Informazioni di ordinazione:
| WDM | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: personalizzazione |
25:250μM Fiber fibra sciolta 20 di 09:900μM: cavo di 2mm 30: cavo di 3mm |
Sc: SC/UPC SA: SC/APC ...... 00: Nessun connettore |
: B: B C: C |
|||||
| Grado | Lunghezza d'onda di operazione | Tipo della fibra | Lunghezza della fibra | Tipo della treccia | Colleghi il tipo | Dimensione | ||||
