Dettagli:
|
| nome di modulo: | Il singolo modo ha fuso il WDM | Tipo di porta: | 2×2 |
|---|---|---|---|
| Tipo della fibra: | Fibra del panda di PM tutti i porti o fibra di MP | Rivestimento: | 250um o 900nm o altri |
| Connettori: | Con i connettori dello Sc APC | Lunghezza della treccia: | 1M, 1.5M o su misura |
| Porto comune del passaggio: | PM980, PM1310 o PM1550 | Manica di opzione: | 2, 4, 8, 16, 18, 36, 48 canali |
| Lunghezza d'onda di funzionamento: | 980~1620 nanometro | Pacchetto: | Pacchetto originale del cartone; Come requisito dei clienti |
| Evidenziare: | Il singolo modo ha fuso il WDM,Il multiplexor 1310nm ha fuso il WDM,WDM a fibra ottica 1550nm |
||

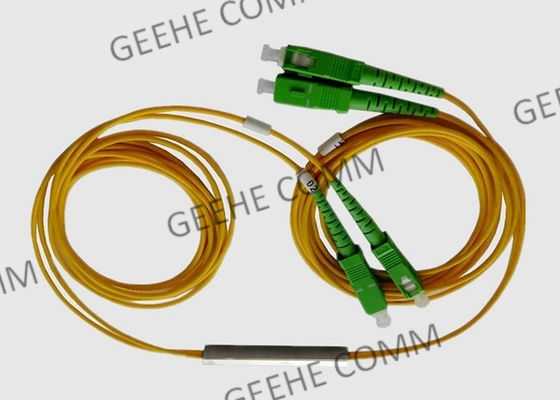

Multiplexor fuso 1310nm e 1550nm di divisione di lunghezza d'onda di WDM di singolo modo
Informazioni di base:
Il WDM del fusibile è basato sulla tecnologia biconica fusa della conicità con l'inserzione ultrabassa. Potrebbe essere integrato direttamente nella telecomunicazione della lunga distanza, sistemi digitali, dell'ibrido e del essere-video, sistemi di CATV & sensori a fibra ottica e reti locali ad alta velocità. Questi accoppiatori sono GR-1221-CORE e CR-1073-CORE si è qualificato, inoltre forniamo la progettazione su misura per incontrare i diversi bisogni ed applicazioni.
Geehe ha cominciato svilupparsi dalle macchine a nastro biconiche fuse durante i 2003 anni, ora le macchine a nastro biconiche si è espanto a 280 unità. Il software inoltre è stato sviluppato da noi stessi. Di conseguenza, abbiamo migliore controllo sopra qualità e siamo in una migliore posizione per sviluppare i nuovi prodotti.
.
WDM fuso Benefit&Features:
Perdita in eccesso bassa
Vario rapporto di coppia
Dimensione compatta
Alte stabilità ed affidabilità
MP, millimetro, versione di PM
Applicazione fusa di WDM
WDM fuso Benefit&Features:
* requisiti di GR-1209-CORE delle componenti ottiche passive
* requisiti di assicurazione di affidabilità di GR-1221-CORE delle componenti ottiche passive
* requisiti di GR-326-CORE delle assemblee di saltatori monomodali della sabbia dei connettori ottici
* norma a fibra ottica di interpretability del connettore TIA-604
* direttiva di ROHS sulla restrizione delle sostanze pericolose
Applicazioni fuse di WDM:
Parametri di tecnologia di Specifications&:
| Parametro | WDM WDM 980/1550nm o 1060/1550nm | WDM 1310/1550nm | WDM 1480/1550nm |
| Tipo della fibra (dB) | Corning HI1060flex o OFS BF05635-02 | SMF-28e | |||||||
| Lunghezza d'onda di funzionamento (nanometro) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Larghezza di banda di funzionamento (nanometro) | ±10/20 | ±15 | ±15 | ||||||
| Grado | P | P | P | P | |||||
| Perdita di inserzione (dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolamento (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Direzionalità (dB) | ≥55 | ||||||||
| Temperatura di funzionamento (℃) | -40 ~ +85 | ||||||||
* la specificazione di cui sopra sta escludendo il connettore
* altre specifiche possono essere fatte sul cliente richiedono
Informazioni di ordinazione:
| WDM | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: personalizzazione |
25:250μM Fiber fibra sciolta 20 di 09:900μM: cavo di 2mm 30: cavo di 3mm |
Sc: SC/UPC SA: SC/APC ...... 00: Nessun connettore |
: B: B C: C |
|||||
| Grado | Lunghezza d'onda di operazione | Tipo della fibra | Lunghezza della fibra | Tipo della treccia | Colleghi il tipo | Dimensione | ||||
Tipo di cavo di WDM:
1. Le fibre monomodali permettono che l'un modo si propaghi.
2. le fibre miste sostengono la propagazione dei modi multipli.
3. la lunghezza d'onda è la gamma di lunghezze d'onda che il WDM azionerà dentro.
4. la larghezza di banda, inoltre ha chiamato il gioco di canale, è la dimensione delle finestre nel nanometro.
5. il gioco di Manica è la differenza del centro--centro nella frequenza fra i canali vicini. Duecento gigahertz corrispondono a .4 giochi di nanometro, 100 gigahertz corrispondono a .2 giochi di nanometro e 50 gigahertz corrispondono a .1 giochi di nanometro.
6. il numero dei canali è il numero dei canali che il dispositivo deve inviare le informazioni. Questo numero può variare da 4 a 160 con i potenziamenti di progettazione che aggiungono più canali.
7. la perdita di inserzione è l'attenuazione causata tramite l'inserzione dei multiplexor di divisione di lunghezza d'onda (WDM) in un sistema di trasmissione ottico.
la perdita Polarizzazione-dipendente è la deviazione massima nella perdita di inserzione attraverso tutti gli stati di polarizzazione dell'input.
Servizio di Comm di Wuhan Geehe:
-- Miglioramento continuo; accettazione delle sfide nuove
-- Creare e nuovi processi innovare i nuovi prodotti a favore dei nostri clienti
-- Campioni liberi per provare
-- Ispezione di fabbrica, anche accettare i terzi per ispezionare
-- Più giovane gruppo
