Dettagli:
|
| nome di modulo: | WDM fuso a bassa perdita | Tipo di porta: | 2×2 |
|---|---|---|---|
| Tipo di fibra: | Fibra del panda di PM tutti i porti o fibra di MP | Giubbotto: | 250um o 900nm o altri |
| Connettori: | Con connettori FC UPC | Lunghezza della treccia: | 1M, 1.5M o su misura |
| Porto comune del passaggio: | PM980, PM1310 o PM1550 | Manica di opzione: | 2, 4, 8, 16, 18, 36, 48 canali |
| Lunghezza d'onda operativa: | 980~1620 nanometro | Pacco: | Pacchetto originale del cartone; Come requisito dei clienti |
| Evidenziare: | la lunghezza d'onda 1310nm ha fuso il WDM,La metropolitana d'acciaio dei connettori del PC ha fuso il WDM,WDM a fibra ottica della metropolitana d'acciaio |
||

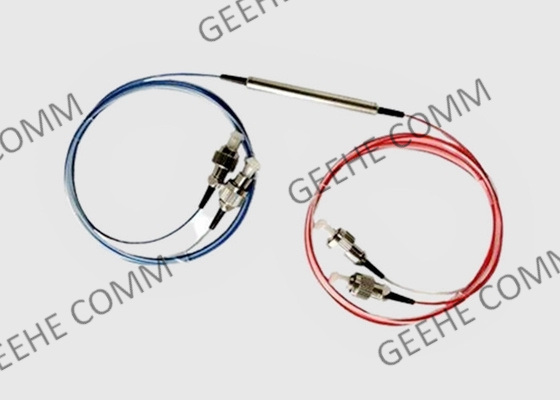

Tubo in acciaio 1310nm Wavelength Fused WDM a bassa perdita con connettori FC/PC
Informazioni di base:
Il modulo Geehe Fused WDM può combinare segnali a 1310nm e 1550nm o 1310nm o 1550nm in un'unica fibra o separare segnali a 1310nm e 1550nm in due fibre in un sistema a fibra ottica. Può essere utilizzato per raddoppiare la capacità di trasmissione della fibra o abilitare la comunicazione bidirezionale utilizzando un'unica fibra.
1X2 o 2X2 combinano o separano la luce a diverse lunghezze d'onda. Offrono una perdita di inserzione molto bassa, una bassa dipendenza dalla polarizzazione, un elevato isolamento e un'eccellente stabilità ambientale. Questi componenti sono stati ampiamente utilizzati in EDFA, CATV, reti WDM e strumentazione a fibra ottica.
.
Vantaggi e caratteristiche del Fused WDM 2×2:
Bassa perdita in eccesso
Vari rapporti di accoppiamento
Dimensioni compatte
Elevata stabilità e affidabilità
Versione SM, MM, PM
Applicazione Fused WDM
Vantaggi e caratteristiche del Fused WDM:
* Requisiti GR-1209-CORE per componenti ottici passivi
* Requisiti di garanzia dell'affidabilità GR-1221-CORE per componenti ottici passivi
* Requisiti GR-326-CORE per connettori ottici monomodali e gruppi ponticelli
* Standard di interpretabilità dei connettori in fibra ottica TIA-604
* Direttiva ROHS sulla restrizione delle sostanze pericolose
Applicazioni Fused WDM 2×2:
Specifiche e parametri tecnologici:
| Parametro | 980/1550nm WDM o 1060/1550nm WDM | 1310/1550nm WDM | 1480/1550nm WDM |
| Tipo di fibra (dB) | Corning HI1060flex o OFS BF05635-02 | SMF-28e | |||||||
| Lunghezza d'onda operativa (nm) | 980 e 1550 | 1060 e 1550 | 1310 e 1550 | 1480 e 1550 | |||||
| Larghezza di banda operativa (nm) | ±10/20 | ±15 | ±15 | ||||||
| Grado | P | A | P | A | P | A | P | A | |
| Perdita di inserzione (dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolamento (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Direttività (dB) | ≥55 | ||||||||
| Temperatura di esercizio (℃) | -40 ~ +85 | ||||||||
* La specifica sopra indicata esclude il connettore
* Altre specifiche possono essere realizzate su richiesta del cliente
Informazioni per l'ordine:
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X:personalizzazione |
25:250μM Fibra 09:900μM Fibra libera 20: cavo da 2mm 30: cavo da 3mm |
SC:SC/UPC SA:SC/APC ...... 00:Nessun connettore |
A: A B: B C: C |
|||||
| Grado | Lunghezza d'onda operativa | Tipo di fibra | Lunghezza della fibra | Tipo di pigtail | Tipo di connettore | Dimension | ||||
Tipo di cavo WDM:
1. Le fibre monomodali consentono la propagazione di una modalità.
2. Le fibre multimodali supportano la propagazione di più modalità.
3. L'intervallo di lunghezze d'onda è l'intervallo di lunghezze d'onda in cui il WDM opererà.
4. La larghezza di banda, detta anche spaziatura dei canali, è la dimensione delle finestre in nm.
5. La spaziatura dei canali è la differenza centro-centro in frequenza tra i canali adiacenti. Duecento GHz corrispondono a .4 nm di spaziatura, 100 GHz corrispondono a .2 nm di spaziatura e 50 GHz corrispondono a .1 nm di spaziatura.
6. Il numero di canali è il numero di canali che il dispositivo deve inviare informazioni. Questo numero può variare da 4 a 160 con miglioramenti progettuali che aggiungono più canali.
7. La perdita di inserzione è l'attenuazione causata dall'inserimento di multiplexer a divisione di lunghezza d'onda (WDM) in un sistema di trasmissione ottica.
La perdita dipendente dalla polarizzazione è la deviazione massima della perdita di inserzione attraverso tutti gli stati di polarizzazione in ingresso.
Servizio Wuhan Geehe Comm:
-- Miglioramento continuo; accettare nuove sfide
-- Innovare nuovi processi e creare nuovi prodotti a beneficio dei nostri clienti
-- Campioni gratuiti per i test
-- Ispezione in fabbrica, accetta anche l'ispezione di terze parti
