Dettagli:
|
| Nome del modello: | Cavo a fibre ottiche LC al connettore di LC | Tipo di fibra: | SM9/125 G.652D |
|---|---|---|---|
| Diametro del cavo: | 1.8 mm | Tipo di connettore: | LC a UPC |
| Rivestimento della fibra: | LSZH | Fusoliera: | C.U.P. |
| Core del cavo: | Simplex | Tipo del Fine-fronte: | PC, UPC, APC |
| Lunghezza del cavo: | 2 metri | Tappi dentro e fuori: | 500 volte |
| Evidenziare: | cavo di toppa a fibra ottica di 1.8mm,1.8mm lc al cavo della toppa della fibra di lc,LSZH lc al cavo della toppa della fibra di lc |
||

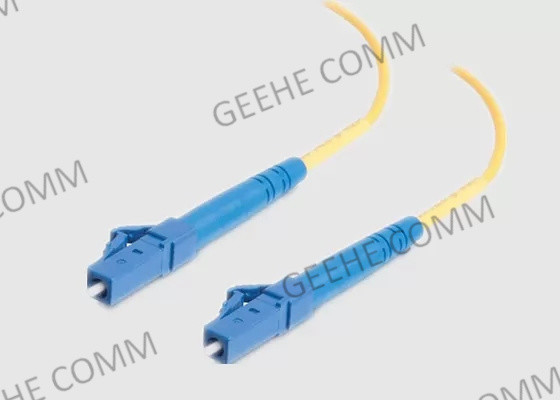

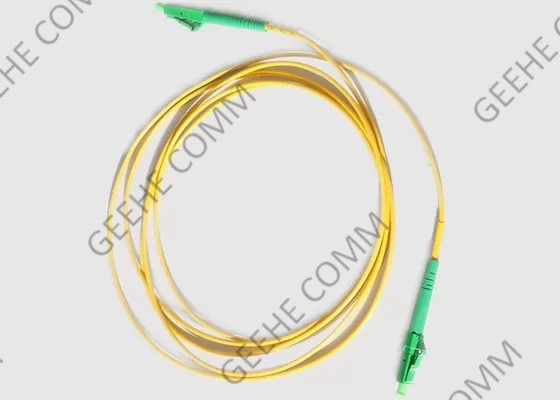

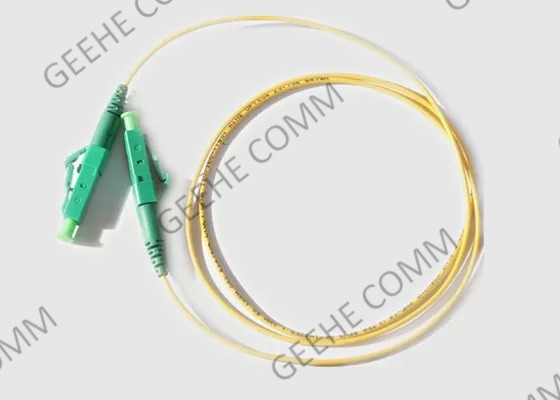

Cable in fibra ottica a bassa inserzione mono-modo simplex da 1,8 mm connessione LC a LC
Introduzione:
Il cavo di patch in fibra LC Apc ha una buona ripetibilità e intercambiabilità e un controllo del 100% di inserimento, perdita di ritorno, faccia finale e interferenza.
La fibra ottica e' sensibile allo stress, in particolare allo stress di piegatura.la luce nella parte esterna del nucleo non è più guidata nella fibra sono il nucleo creando una maggiore perdita alla sezione stressata della fibraI cordoni di patch in fibra insensibili alla piega di Geehe (BIFPC) sono costruiti con Corning, evitando il maggior numero possibile di perdite di piega.
I cavi sono disponibili con connettori LC in una varietà di lucidatori e lunghezze standard fino a 30 metri.
Benefici e caratteristiche del cordone di fibra ottica:
Applicazioni di cordoni a fibra ottica:
Utilizzato per trasportare segnali in reti LAN, SAN e interconnessioni parallele ad alta velocità per head-end, uffici centrali e data center
Utilizzo con laser a emissione superficiale a cavità verticale (VCSEL) o sorgenti luminose laser LED in una rete LAN
Aggiungere compatibilità retro e avanti a una rete dati ad alta velocità
Parametro di specifica e tecnologia
| Parametri | Valore | ||||
| Tipo di connettore | LC/UPC,LC/UPC | ||||
| Lunghezza d'onda centrale(nm) | 1310 o 1550 | ||||
| Max.Perdita di inserimento(dB) | 0.3 | ||||
| Rapporto di estinzione min.(dB) | 23 | ||||
| Min.Perdita di ritorno(UPC)(dB) | 50 | ||||
| Min.Perdita di ritorno(APC)(dB) | 60 | ||||
| Orientazione fondamentale | Asse lento | ||||
| Allineamento dell'asse(deg) | ±3 | ||||
| Temperatura di funzionamento°C) | -20~+70 | ||||
| Temperatura di conservazione°C) | -40~+85 | ||||
| Tipo di fibra | Fibra PM Panda | ||||
* Per il dispositivo con connettore.IL è 0.3dB superiore,RL è 5dB inferiore,ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.

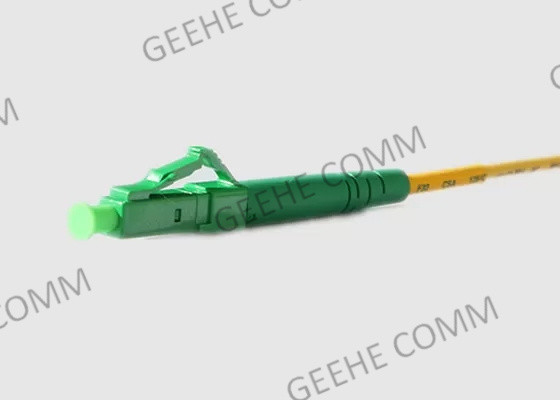

Specifica del connettore LC e parametro tecnologico:
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3".MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| interscambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Senza connettore APC) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
Informazioni per l'ordine del cordone di patch LC:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
LA:LC/APC LC:LC/UPC LP:LC/PC | LA:LC/APC LC:LC:UPC LP:LC/PC | 09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:altri | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modalità fibra | Tipo di connettore | Tipo di connettore | Diametro del cavo | Tipo di flange | Lunghezza della fibra |
* EX:OFC-D-LA-LA-09-1-1.0
