Dettagli:
|
| Nome del modello: | Sc di Jumper Patch Cord LC della fibra | Collegamento: | LC/SC/ST/FC/LSH/MU/MTRJ |
|---|---|---|---|
| Polizione: | APC UPC, PC | Modalità fibra: | Doppia struttura |
| Diametro del cavo: | 0.9mm, 2.0mm, 3.0mm | Materiale per cavi: | PVC/LSZH |
| Grado di fibra: | G.652.D | Colore della giacca: | Arancione, giallo, rosso, personalizzato. |
| Lunghezza di cavo a fibre ottiche: | 1m, 2m, 3m, 5m, su misura | Campione: | Campioni gratuiti |
| Evidenziare: | cavo di toppa di 5M Duplex Fiber Optic,cavo di toppa della fibra dello Sc di 5M lc,Cavo di toppa duplex della fibra di OFNR |
||

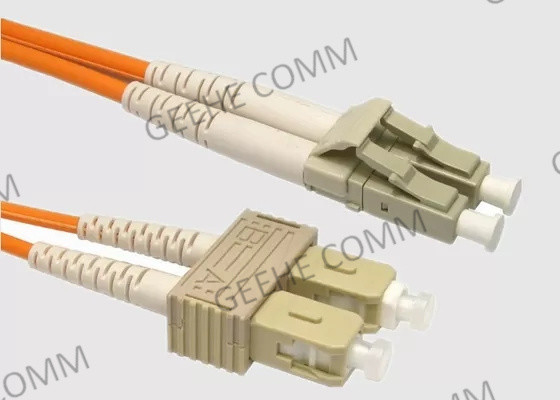

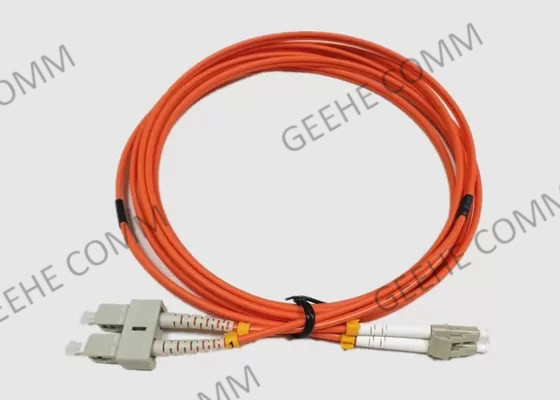

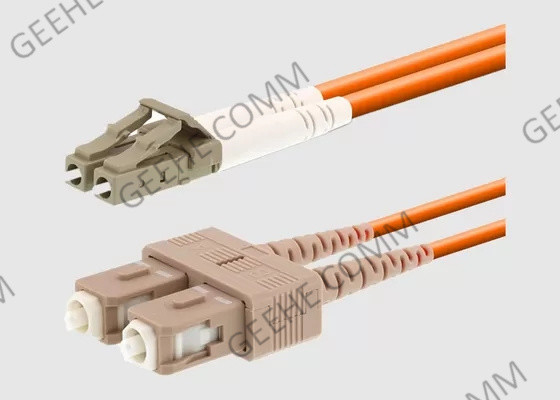

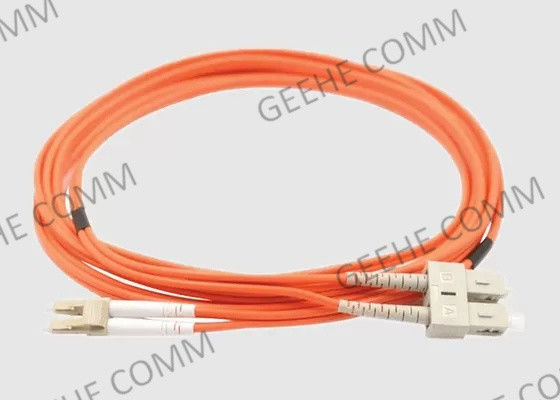

Multi-Mode Duplex 5M OFNR Giallo Jacket Fibra Jumper Patch Cord LC SC
1Breve introduzione:
Geehe fibre ottiche patch cord forniscono il mezzo ideale per tutte le applicazioni di interconnessione in fibra ottica.e testati secondo il protocollo e le prestazioni dettate dalle norme del settore.
La qualità dei componenti utilizzati per costruire i nostri fili di fibra ottica garantisce connessioni durature e di alta ripetibilità.
Geehe fornisce anche una vasta gamma di opzioni di connettori, colori della giacca e diametro così come diversi indici di infiammabilità,e ha la capacità di costruire su misura per soddisfare le specifiche meccaniche e prestazionali più rigoroseTutti i cordoni Geehe hanno un'etichetta di identificazione e un numero di serie unico.e la lunghezza del cordone del cerotto sono visualizzate per un facile riconoscimento e tracciabilità del prodotto.
2. Cordone di patch in fibra ottica da LC a SC Benefici e caratteristiche:
3.Applicazioni di cordoni a fibra ottica:
4.Parametri delle specifiche e della tecnologia
| Parametri | Valore | ||||
| Tipo di connettore | LC/UPC,LC/UPC | ||||
| Lunghezza d'onda centrale(nm) | 1310 o 1550 | ||||
| Max.Perdita di inserimento(dB) | 0.3 | ||||
| Rapporto di estinzione min.(dB) | 23 | ||||
| Min.Perdita di ritorno(UPC)(dB) | 55 | ||||
| Min.Perdita di ritorno(APC)(dB) | 65 | ||||
| Orientazione fondamentale | Asse lento | ||||
| Allineamento dell'asse(deg) | ±3 | ||||
| Temperatura di funzionamento°C) | -20~+70 | ||||
| Temperatura di conservazione°C) | -40~+85 | ||||
| Tipo di fibra | Fibra PM Panda | ||||
* Per il dispositivo con connettore.IL è 0.3dB superiore,RL è 5dB inferiore,ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.
5. Cordone di fibra da LC a SC Specifica e parametro tecnologico:
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| interscambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| MM | dB | ≥ 36(Senza connettore APC) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
5Informazioni per l'ordine del connettore.LC:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
LA:LC/APC LC:LC/UPC LP:LC/PC | LA:LC/APC LC:LC:UPC LP:LC/PC | 09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:altri | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modalità fibra | Tipo di connettore | Tipo di connettore | Diametro del cavo | Tipo di flange | Lunghezza della fibra |
* EX:OFC-D-LA-LA-09-1-1.0
6.SC Informazioni sull'ordine dei connettori:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
SA:LC/APC SC:LC/UPC SP:LC/PC | SA:LC/APC SC:LC:UPC SP:LC/PC | 09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:altri | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modalità fibra | Tipo di connettore | Tipo di connettore | Diametro del cavo | Tipo di flange | Lunghezza della fibra |
7Come scegliere i cordoni di fibra?
1) Modalità del cavo a fibra: modalità singola o multimode
La modalità dei cavi di fibra patch indica come i fasci di luce viaggiano all'interno della fibra.
2) Numero di fili di fibra: Simplex o Duplex
Secondo il numero di fili di fibra, ci sono cordoni di patch di fibra simplex e duplex.cordone di patch a fibra simplex contiene un singolo filamento di fibra con un connettore simplex su ciascuna estremitàPuò essere collegato con una coppia di moduli trasmettitori BiDi dotati di una porta.Considerando che il cordone di patch in fibra duplex è costituito da due fili di vetro o di plastica con un connettore duplex (o considerato come due connettori simplex)È spesso collegato con trasmettitori comuni o trasmettitori BiDi a doppia fibra.
3)Scegliere il tipo di giubbotto per cavi corretto (PVC/LSZH/OFNP/Armored)
Di solito, ci sono tre tipi di cappotti per cavi: cloruro di polivinile (PVC), alogeno a basso fumo zero (LSZH) e plenum non conduttivo di fibra ottica (OFNP).Puoi vedere le caratteristiche in figura sotto e scegliere quello giusto per la vostra rete.
4)Tipo di connettore: LC, SC, ST o altri
Ci sono molti tipi di connettori utilizzati nei cavi a fibra come LC, SC, ST, MTP o MPO elencati in questo articolo Quanti tipi di connettori a fibra conosci?C'è un nuovo tipo di connettore chiamato connettore MDC, che consente la più alta densità di connettori possibile, offrendo un vantaggio di 3 volte rispetto a un connettore LC standard.Quindi è meglio che tu confermi il tipo di interfaccia dei dispositivi che stai usando la prima volta.
5)Scegliere il tipo corretto di verniciatura del connettore (UPC/APC)
Poiché la perdita del connettore APC è inferiore rispetto ai connettori UPC, di solito le prestazioni ottiche dei connettori APC sono migliori rispetto ai connettori UPC.i connettori APC sono ampiamente utilizzati in applicazioni come FTTx, la rete ottica passiva (PON) e il multiplexing a divisione di lunghezza d'onda (WDM) che sono più sensibili alle perdite di ritorno.Quindi dovresti valutare i pro e i contro.Per le applicazioni che richiedono una segnalazione in fibra ottica ad alta precisione, APC dovrebbe essere la prima considerazione, ma i sistemi digitali meno sensibili funzioneranno altrettanto bene utilizzando UPC.il colore del connettore del cavo APC è verde, e del cavo di patch UPC è blu.
