Dettagli:
|
| Nome del modello: | Fanout cordone per cerotti ottici | Lunghezza del cavo: | 10M |
|---|---|---|---|
| Connettori: | LC a LC | Cappottole: | OFNR |
| Colore Jack: | Giallo, personalizzato | Fusoliera: | C.U.P. |
| Tipo di cavo: | 9/125, OM3, OM4 | Modalità fibra: | Monomodale o Multimodale |
| Lunghezza d'onda: | 1310/1550nm | Servizio Geehe: | OEM&ODM |
| Evidenziare: | 1.8mm lc al cavo di toppa della fibra di lc,1.8mm lc al cavo di toppa di lc,cavo di toppa 10m di 1.8mm |
||

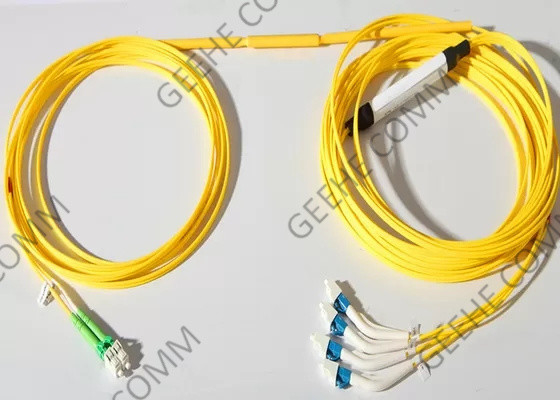

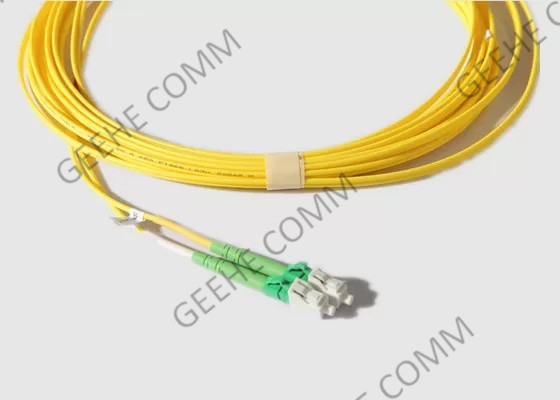

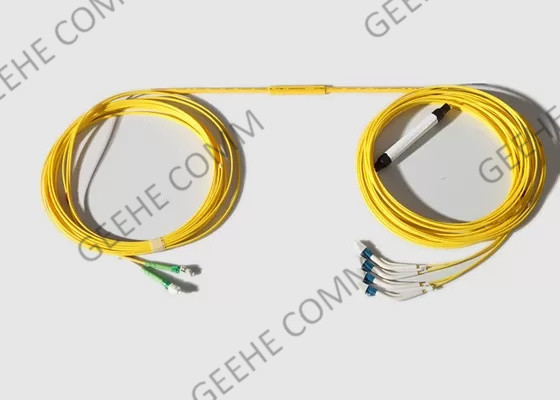

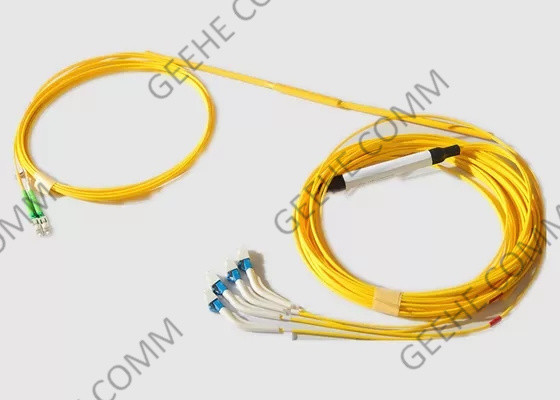

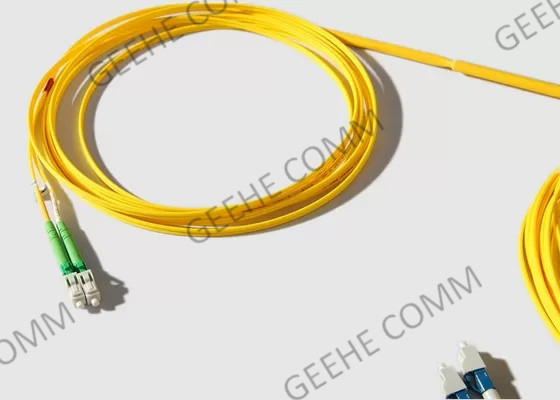

LC-LC Multi Mode 3,0 mm e 1,8 mm 12 fibre Fanout Optic Patch Cord
Introduzione:
Il cavo multi-fibra pre-connesso sta diventando sempre più popolare per i progetti di installazione in fibra.Con la funzione di montaggio Pulling EyeÈ disponibile per un'installazione veloce e sicura, basta posizionare il cavo e fare la patch.
Il cavo di ripiego a ventole di Geehe (Multi cable fan-out) è estremamente utile per accelerare il processo di installazione, eliminando la necessità di splicing o terminazioni inutili sul campo.
Gli assemblaggi di cordoni a ventola possono avere varie strutture e opzioni di connettori: SC-SC, LC-SC, LC-LC, ST-ST, SC-ST, SC-FC, FC-FC, E2000-E2000, E2000-LC,e molte altre combinazioni sono disponibili.
Benefici e caratteristiche:
Applicazioni di cordoni a fibra ottica:
Parametro di specifica e tecnologia
| Parametri | Valore | ||||
| Tipo di connettore | LC/UPC,LC/UPC | ||||
| Lunghezza d'onda centrale(nm) | 1310 o 1550 | ||||
| Max.Perdita di inserimento(dB) | 0.3 | ||||
| Rapporto di estinzione min.(dB) | 23 | ||||
| Min.Perdita di ritorno(UPC)(dB) | 50 | ||||
| Min.Perdita di ritorno(APC)(dB) | 60 | ||||
| Orientazione fondamentale | Asse lento | ||||
| Allineamento dell'asse(deg) | ±3 | ||||
| Temperatura di funzionamento°C) | -20~+70 | ||||
| Temperatura di conservazione°C) | -40~+85 | ||||
| Tipo di fibra | Fibra PM Panda | ||||
* Per il dispositivo con connettore.IL è 0.3dB superiore,RL è 5dB inferiore,ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.
Specifica del connettore LC e parametro tecnologico:
| Parametro | Unità | Indice | |||
| Tipo di faccia terminale | PC | UPC | APC | ||
| IL | dB | SM: ≤ 0.3".MM ≤ 0.1 | |||
| Ripetibilità | dB | ≤ 0.1 | |||
| interscambiabilità | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| MM | dB | ≥ 36(Senza connettore APC) | |||
| Tempi di accoppiamento | >1000 | ||||
| Temperatura di funzionamento | °C | -40 ~ +80 | |||
Informazioni per l'ordine del cordone di patch LC:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
LA:LC/APC LC:LC/UPC LP:LC/PC | LA:LC/APC LC:LC:UPC LP:LC/PC | 09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:altri | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modalità fibra | Tipo di connettore | Tipo di connettore | Diametro del cavo | Tipo di flange | Lunghezza della fibra |
* EX:OFC-D-LA-LA-09-1-1.0
Vantaggi:
Veloce: consegna rapida grazie a un'importante scorta di Pigtails & Patchcords più utilizzati.
Qualità: il più alto standard di qualità grazie alla collaborazione con parti di prestigio internazionale.
Completo: Pigtails e Patchcords sono disponibili in forma personalizzata in combinazione con, ad esempio, connettori, cassetti delle patch e ODF.
Competitività: la migliore qualità ad un prezzo competitivo.
